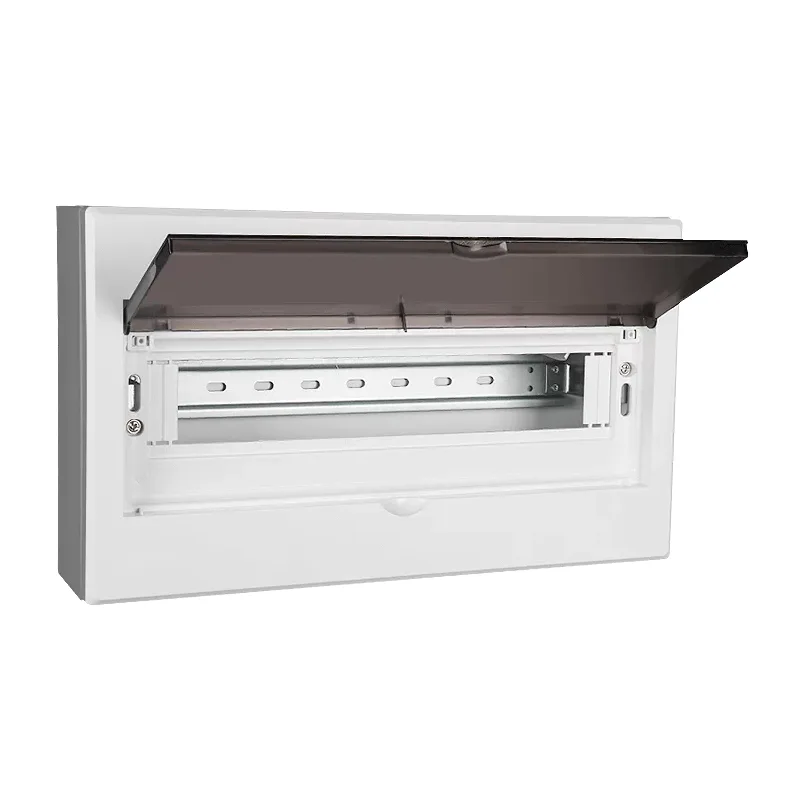

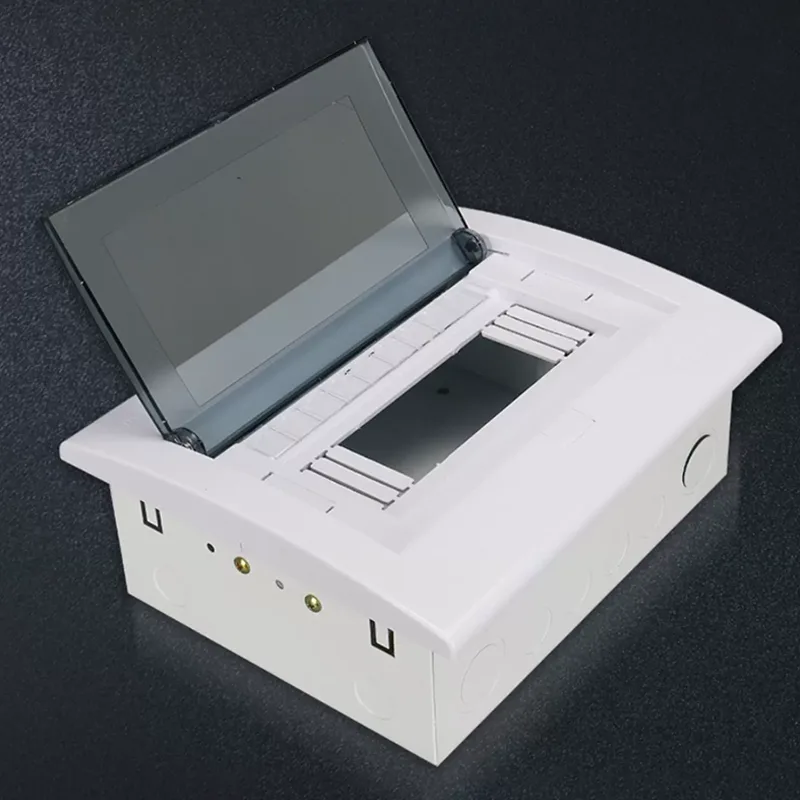

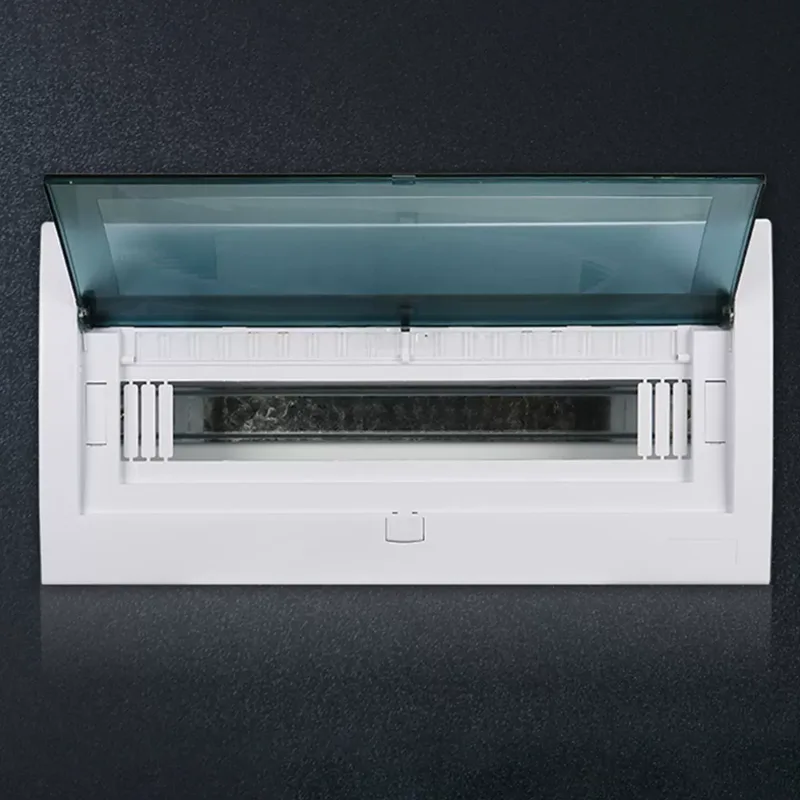

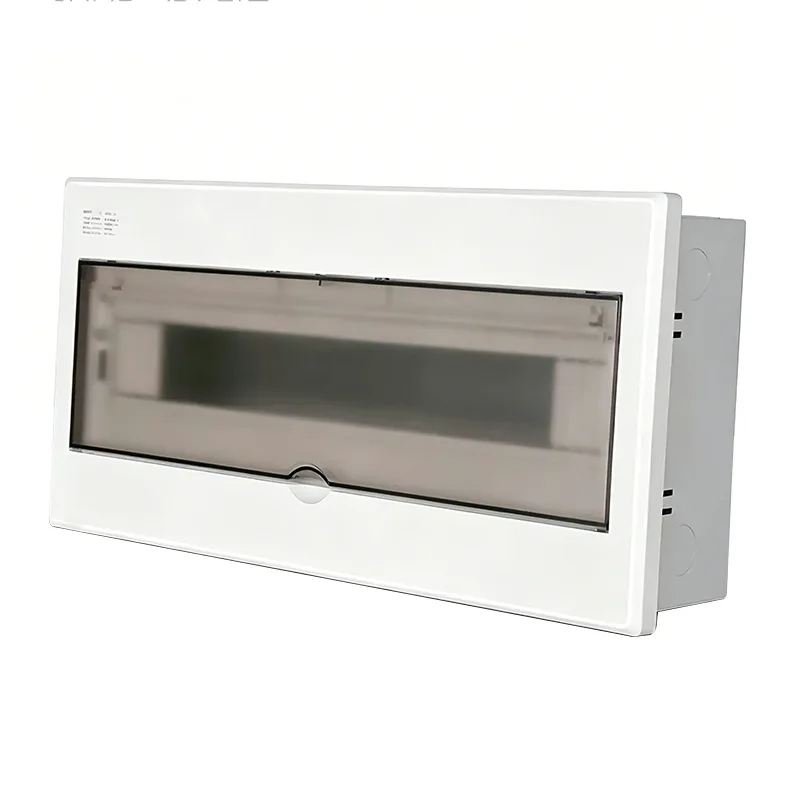

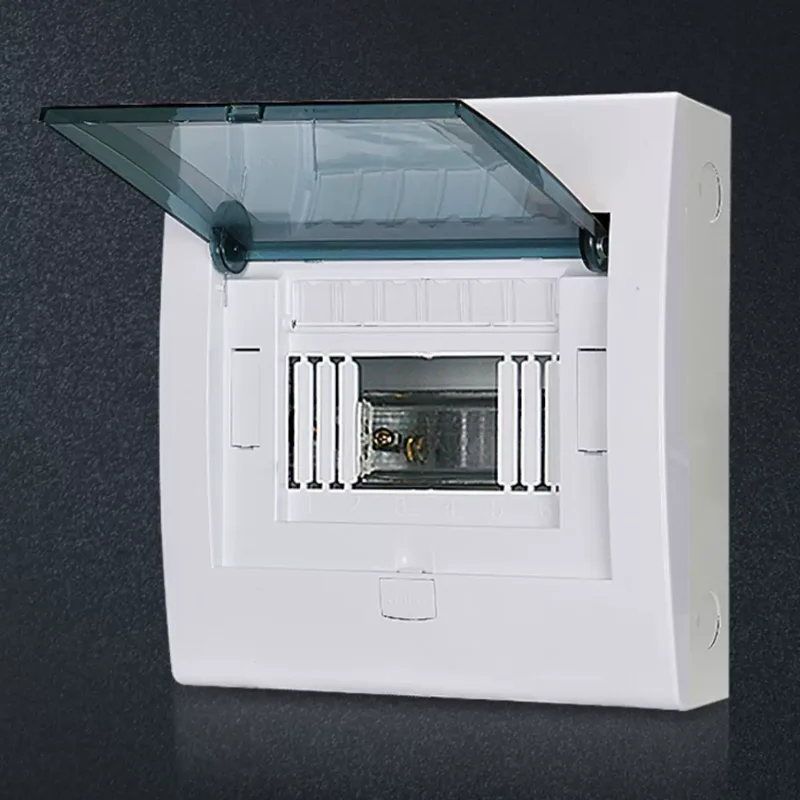

جعبه توزیع روشنایی دیواری

Shangming یک تولید کننده حرفه ای جعبه های توزیع روشنایی دیواری از چین با کارخانه خود و مراحل تولید و بازرسی کامل کیفیت است. این جعبه توزیع انرژی الکتریکی را از منبع برق بالادست توزیع می کند و عملکردهای حفاظتی، کنترلی و مدیریتی را برای مدارهای روشنایی ارائه می دهد.

توابع اصلی

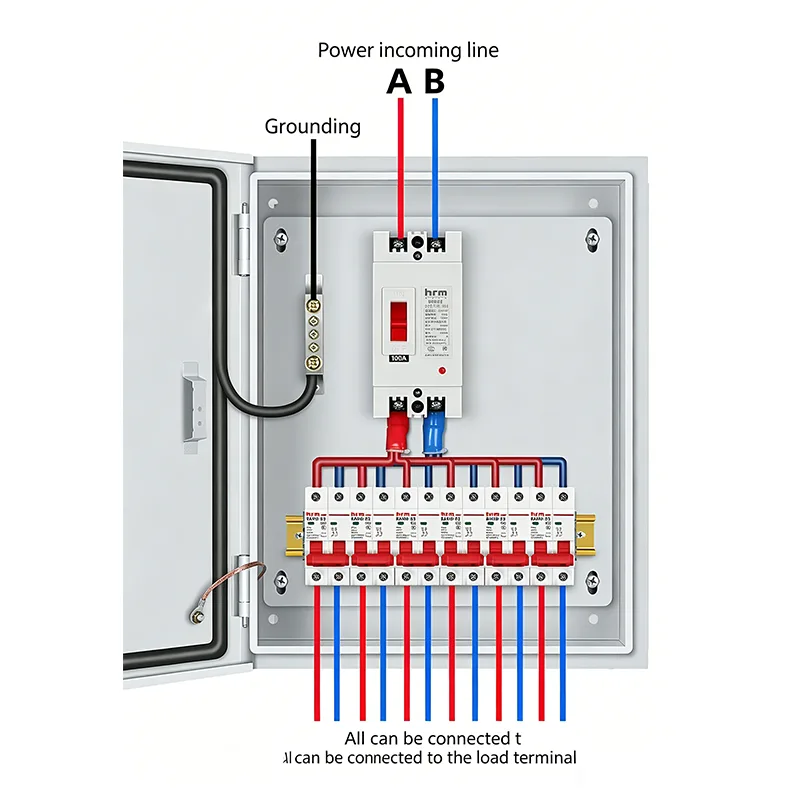

توزیع برق: جعبه توزیع روشنایی دیواری، جریان اصلی ورودی را به جریان های چند شاخه تقسیم می کند و برق را به مناطق مختلف تامین می کند.

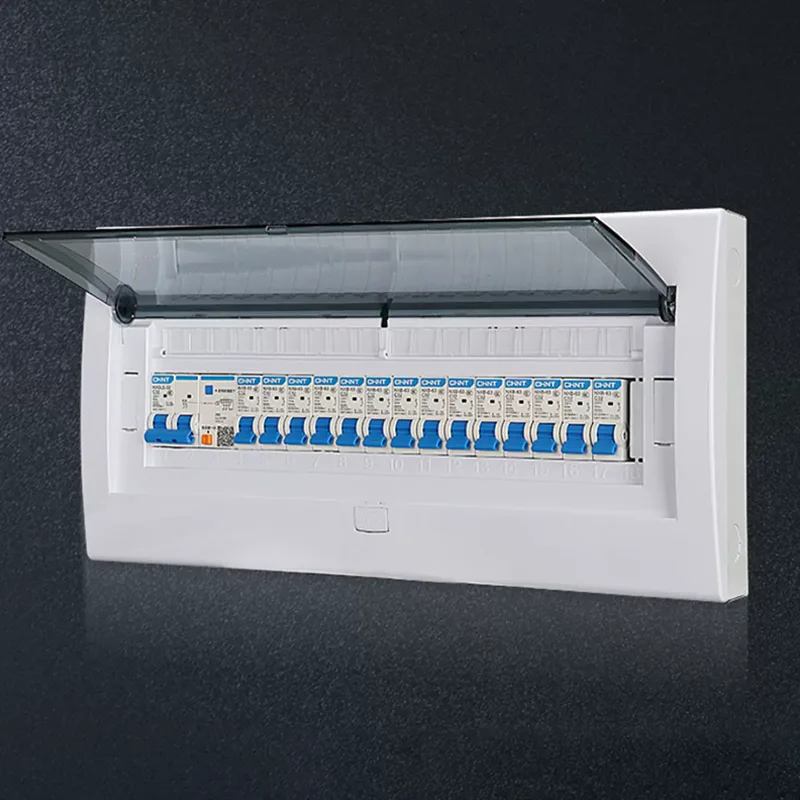

حفاظت مدار: جعبه توزیع مجهز به قطع کننده مدار مینیاتوری است. در صورت اتصال کوتاه یا اضافه بار به طور خودکار خاموش می شود و از آسیب آتش سوزی و تجهیزات جلوگیری می کند.

محافظت در برابر نشت: مجهز به دستگاه جریان نشتی (RCD)، با تشخیص برق گرفتگی یا نشتی، فورا منبع تغذیه را قطع می کند و ایمنی شخصی را تضمین می کند.

کنترل متمرکز: به اپراتورها اجازه می دهد تا به راحتی روشنایی یک طبقه یا منطقه را از یک مکان واحد کنترل کنند.

سناریوهای کاربردی و توصیه های پیکربندی

جعبه های توزیع روشنایی دیواری فشرده، انعطاف پذیر در نصب هستند و عملکردهای حفاظتی جامعی را ارائه می دهند. ما راه حل های حرفه ای را برای سناریوهای مختلف برنامه ارائه می دهیم و تنظیمات را به شما توصیه می کنیم.

1. ساختمان های مسکونی و آپارتمانی

الزامات اصلی: ایمنی، صرفه جویی و انطباق با مقررات اجباری.

محل کاربرد: جنب درب ورودی هر واحد; دیوار بالکن یا آشپزخانه

ویژگی های پیکربندی: 6-12 مدار، از جمله مدارهای روشنایی مستقل برای اتاق نشیمن، اتاق خواب، آشپزخانه و حمام.

تمام مدارها به طور استاندارد به قطع کننده های جریان باقیمانده 30 میلی آمپر مجهز هستند که مطابق با "کد طراحی مسکونی" هستند. معمولاً برای محافظت از چراغ‌های ال‌ای‌دی در برابر صاعقه، محافظ‌های ولتاژ تعبیه می‌شوند.

انتخاب جعبه:

مناطق خشک داخلی → جعبه فلزی با پوشش پودری، IP30، سفید/بژ؛

بالکن، زیرزمین → جعبه فلزی با پوشش پودری، IP44، ضد رطوبت.

2. ساختمان های اداری و تجاری

الزامات اصلی: کنترل منطقه ای، مدیریت صرفه جویی در انرژی، و سهولت بازسازی در آینده.

مکان های کاربردی: اتاق های توزیع یا شفت های ولتاژ پایین در هر طبقه. دیوارهای پارتیشن و ستون ها در مناطق اداری باز.

ویژگی های پیکربندی: 12-18 مدار، تقسیم بر مساحت. روشنایی فضای عمومی را می توان در سیستم های روشنایی هوشمند ادغام کرد. مدارهای جریان باقیمانده مجزا برای مناطق مرطوب مانند سرویس های بهداشتی و اتاق های چای ارائه شده است.

انتخاب جعبه:

طبقه استاندارد ← جعبه روکش پودری ورق فولادی نورد سرد (RAL7035، IP40);

پارکینگ زیرزمینی → جعبه فولاد ضد زنگ IP54 با کنترل زمان.

3. مراکز خرید، سوپرمارکت ها و مجتمع های تجاری

الزامات اصلی: قابلیت اطمینان بالا، تعداد زیادی مدار، پشتیبانی از کنترل انعطاف پذیر در طول ساعات کاری.

مکان های کاربردی: شفت های توزیع در هر طبقه. دیوارهای پشتی مغازه ها؛ جعبه های اختصاصی برای نورپردازی برجسته در آتریوم ها/ویترین مغازه ها.

ویژگی های پیکربندی: 18 تا 24 مدار، پشتیبانی از کنترل مستقل چراغ های تزئینی، جعبه های نور تبلیغاتی و روشنایی اضطراری. ماژول های سوئیچینگ قدرت دوگانه برای مناطق مهم؛ می تواند تایمر یا سوئیچ های کنترل شده با نور را یکپارچه کند.

انتخاب محوطه:

فضای داخلی → محفظه فلزی با اندازه بزرگ (500×600×150 میلی متر)؛

محفظه نما/پنجره خارجی → محفظه ضد آب IP65، مقاوم در برابر خوردگی باران.

4. مدارس، بیمارستان ها و ساختمان های عمومی

الزامات اصلی: ابتدا ایمنی شخصی، پاسخ اضطراری قابل اعتماد.

مکان های کاربردی: راهروهای کلاس درس، آزمایشگاه ها، کتابخانه ها. بخش های بیمارستان، سالن های سرپایی، مناطق کمکی جراحی؛ ساختمان های اداری دولتی، کتابخانه ها، سالن های ورزشی.

ویژگی های پیکربندی: تمام مناطق قابل دسترسی برای پرسنل باید مجهز به حفاظت نشتی 30 میلی آمپر باشند.

چراغ های نشانگر روشنایی اضطراری و تخلیه باید مدارهای مستقل + پشتیبان باتری داشته باشند.

مناطق ویژه مانند آزمایشگاه ها و داروخانه ها باید دارای رابط های ترانسفورماتور ایزوله اضافی باشند.

روشنایی عمومی و روشنایی اضطراری نباید در یک مدار ترکیب شوند.

انتخاب محوطه:

کلاس‌ها، بخش‌ها ← محفظه پلاستیکی سفید، ساکت، بدون صدای زنگ فلزی.

گاراژهای زیرزمینی / اتاق های پمپ → محفظه فلزی IP54.

5. کارخانه ها و انبارهای صنعتی

الزامات اصلی: بادوام، ضد گرد و غبار، سازگار با محیط های خشن.

مکان های کاربردی: ستون های کارگاه، نزدیک نرده های تجهیزات. زیر قفسه های سقفی انبار؛ سکوهای بارگیری و تخلیه در فضای باز.

ویژگی های پیکربندی: مدارهای کمتر (4-8)، اما جریان بالاتر (16-32A/مدار). از MCB درجه صنعتی استفاده می کند. ضد انفجار اختیاری برای کارگاه های شیمیایی و نقاشی.

انتخاب محوطه:

کارگاه های عمومی → ورق فولادی نورد سرد 2.0 میلی متری IP54;

فضای باز/مناطق با رطوبت بالا → محفظه فولادی ضد زنگ 304، IP65.

6. زیرساخت

الزامات اصلی: ضد آب، مقاوم در برابر خوردگی، از کنترل خودکار پشتیبانی می کند.

مکان های برنامه: دسترسی به تعمیر و نگهداری دیواره جانبی تونل. دیوارهای محفظه آتش گاراژ پارکینگ زیرزمینی; نزدیک کابینت های کنترل چراغ خیابان

ویژگی های پیکربندی: مجهز به کنترل کننده زمان + سوئیچ حساس به نور. مدار روشنایی اضطراری با مانیتورینگ باتری؛ محافظ برق 40 کیلو آمپری به خطوط ورودی برای حفاظت در برابر صاعقه اضافه شده است.

انتخاب محوطه:

محفظه فولادی ضد زنگ IP65 با سوراخ های زهکشی؛

مناطق سرد ← برای جلوگیری از تراکم و یخ زدگی، فیلم گرم کننده اضافه کنید.

خدمات ما

به عنوان یک تولید کننده حرفه ای، پس از تماس با ما، Shangming پشتیبانی مهندسی یک به یک را برای پاسخ سریع به سوالات فنی شما ارائه می دهد. بر اساس اطلاعات پروژه و نقشه‌هایی که ارائه می‌دهید، و با در نظر گرفتن ویژگی‌های بار، ظرفیت اتصال کوتاه و شرایط محیطی، مدل‌های محصول مانند جعبه‌های GCK/GCS/MNS/GGJ/روشنایی را به دقت توصیه می‌کنیم. سفارشی سازی نیز موجود است.

ما اسناد گواهی لازم و گزارش‌های آزمایش و همچنین مستندات فنی کامل، از جمله دفترچه راهنمای نصب، نمودارهای سیم‌کشی، لیست قطعات، راهنمای تعمیر و نگهداری و نقشه‌های کابینت (فرمت DWG/PDF) را ارائه می‌کنیم.

هنگامی که محصولات از کارخانه خارج می شوند، از بسته بندی استاندارد صادراتی استفاده می کنیم. کابینت ابتدا در پنبه مروارید EPE پیچیده می شود، سپس در یک کیسه پلاستیکی ضد رطوبت قرار می گیرد و در نهایت در یک جعبه چوبی بخور (مطابق با استانداردهای ISPM 15) بسته بندی می شود. داخل جعبه چوبی برای تثبیت با فوم پر شده و قسمت بیرونی با تسمه های فولادی تقویت شده است. اجزای اصلی به صورت جداگانه با مواد ضد الکتریسیته ساکن بسته بندی می شوند تا از برخورد یا آسیب رطوبت در طول حمل و نقل اطمینان حاصل شود.
