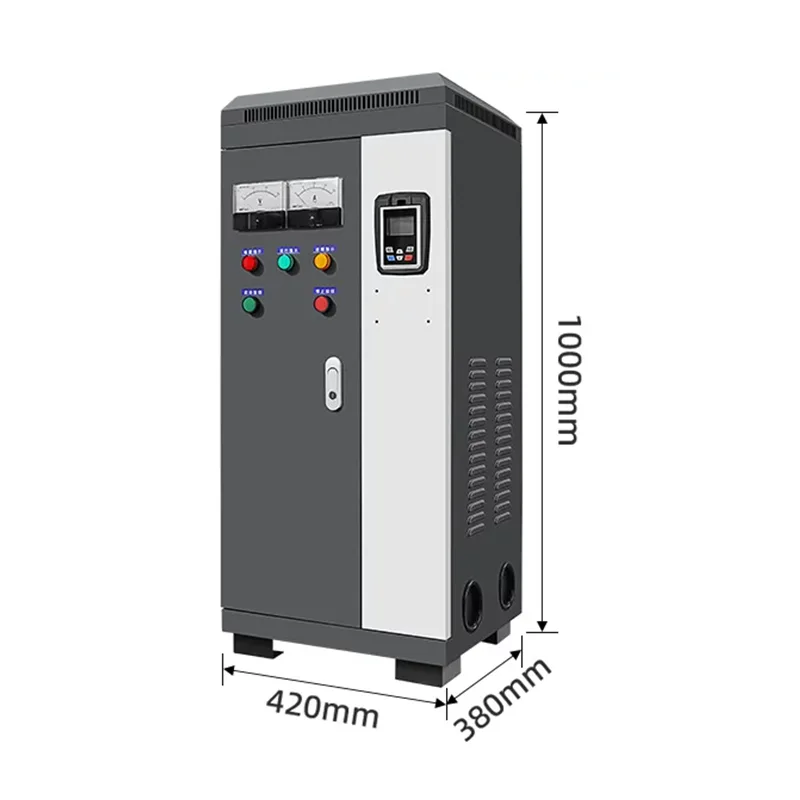

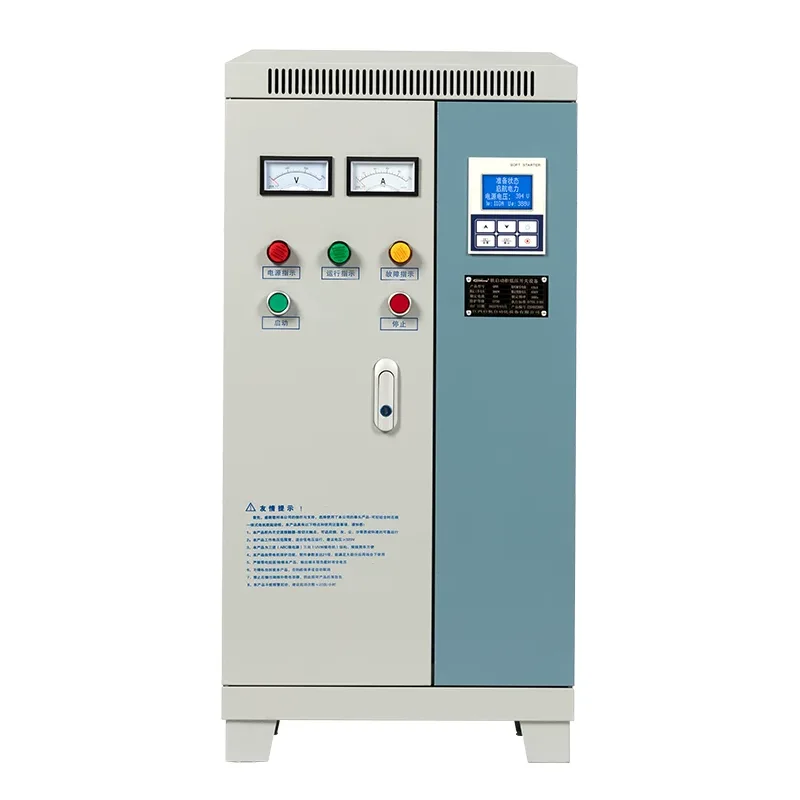

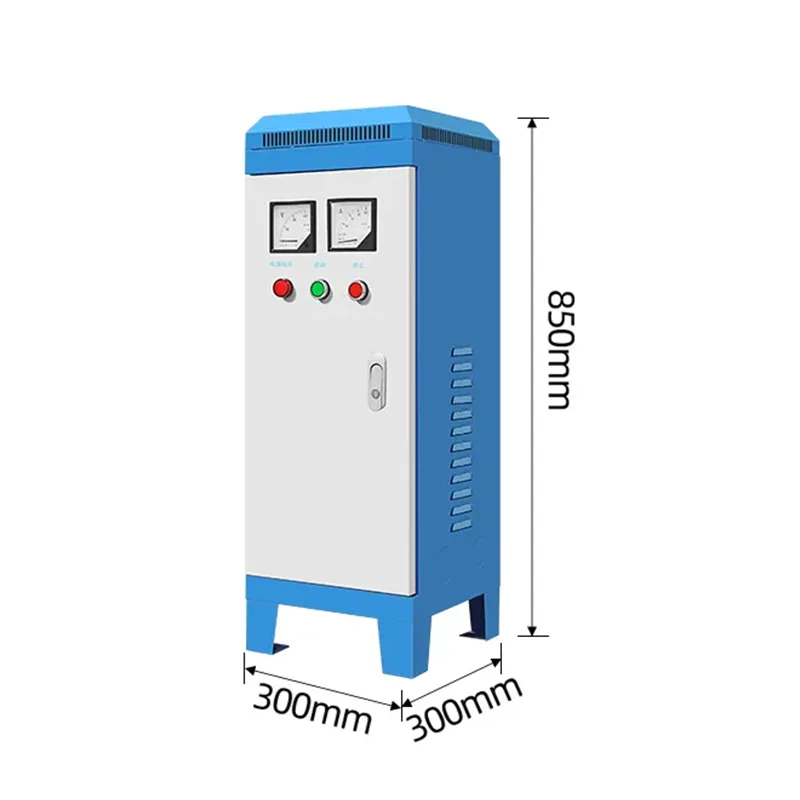

کابینت توزیع برق سافت استارتر ولتاژ پایین

Shangming تولید کننده و تامین کننده کابینت های توزیع برق استارتر نرم ولتاژ پایین از چین است. این تجهیزات با کارایی بالا و با کیفیت نه تنها عملکردهای توزیع برق معمولی را انجام می دهد، بلکه جریان راه اندازی و گشتاور موتور را از طریق فناوری استارت نرم کنترل می کند و شوک های الکتریکی و مکانیکی را کاهش می دهد.

چرا یک کابینت توزیع نرم استارتر ولتاژ پایین مورد نیاز است؟

راه اندازی سنتی تمام ولتاژ دو مشکل عمده ایجاد می کند:

افزایش جریان: جریان راه‌اندازی می‌تواند به ۵ تا ۷ برابر جریان نامی برسد، به راحتی باعث افت ناگهانی ولتاژ شبکه می‌شود، بر سایر تجهیزات موجود در همان خط تأثیر می‌گذارد و حتی باعث می‌شود که قطع‌کننده‌های مدار به طور کاذب خاموش شوند.

سایش مکانیکی: گشتاور لحظه ای عظیم می تواند تأثیر زیادی بر محورهای موتور، تسمه ها، کاهنده ها یا خطوط لوله پمپ آب بگذارد و طول عمر تجهیزات را کوتاه کند.

با این حال، اگر کابینه توزیع نرم استارت ولتاژ پایین ما را انتخاب کنید، می توانید ولتاژ را از طریق تریستورها کنترل کنید و به موتور اجازه دهید به آرامی از ولتاژ صفر به ولتاژ نامی افزایش یابد. جریان شروع به طور معمول به حدود 2-3 برابر جریان نامی محدود می شود.

اصل کار

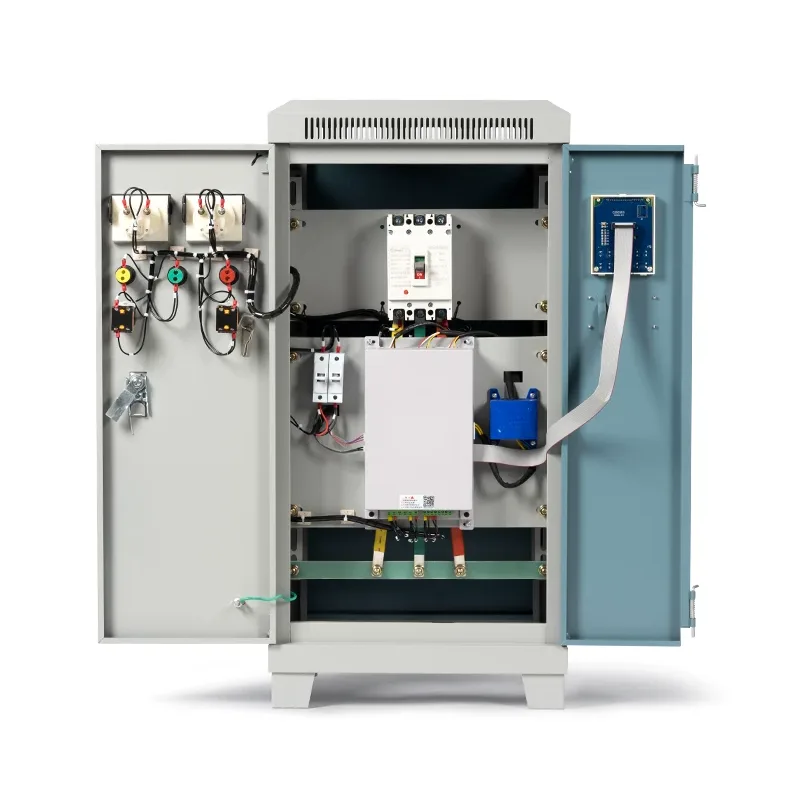

در طول مرحله راه اندازی، کابینت توزیع برق استارتر نرم ولتاژ پایین، زاویه هدایت تریستورها را تغییر می دهد، به تدریج ولتاژ اعمال شده به موتور را افزایش می دهد و امکان راه اندازی نرم را فراهم می کند.

پس از راه اندازی، کنتاکتور بای پس درگیر می شود و سافت استارتر وارد حالت استراحت می شود. پس از توقف، ولتاژ را نیز کنترل می کند تا به تدریج کاهش یابد و از اثرات چکش آب ناشی از خاموش شدن ناگهانی جلوگیری می کند.

اگر از یک استارت نرم استفاده نشود و به جای آن از یک موتور سنتی استفاده شود، افزایش ناگهانی جریان در هنگام راه اندازی می تواند منجر به مشکلات مختلفی مانند افت ولتاژ، ضربه تجهیزات، نوسانات شبکه و سایش مکانیکی شود.

پارامترهای فنی

سناریوهای کاربردی

کابینت های توزیع نرم استارت ولتاژ پایین برای کاربردهایی با قدرت موتور زیاد، حساس به شوک راه اندازی، و در جاهایی که الزاماتی برای طول عمر تجهیزات و پایداری شبکه برق وجود دارد، ایده آل هستند. ما همچنین این محصول را در بسیاری از صنایع مختلف در اختیار مشتریان قرار داده ایم.

مراحل نصب و راه اندازی اولیه

قبل از نصب، اطمینان حاصل کنید که اتاق توزیع فضای کافی برای قرار دادن کابینت توزیع برق استارتر نرم ولتاژ پایین، با یک گذرگاه عملیاتی (عرض توصیه شده ≥ 1.2 متر) دارد. محل نصب باید دارای کف تراز باشد و فولاد کانال فونداسیون باید به طور ایمن جوش داده شده و زمین شود.

در حین نصب، تأیید کنید که ورودی/خروجی کابل از پایین به داخل/پایین به بیرون است یا از بالا به داخل/بالا بیرون، و ترانشه کابل یا سینی کابل را از قبل برنامه ریزی کنید. برای کابینت های سافت استارتر بیش از 110 کیلو وات، یک دستگاه خنک کننده هوای اجباری مورد نیاز است.

در طول راه اندازی اولیه، مجدداً تأیید کنید که کابینت آسیبی ندیده است، رنگ سالم است و علائم مشخص هستند.

سپس، اتصالات الکتریکی را بررسی کنید و هر سیم‌کشی مدار اولیه را بررسی کنید تا مطمئن شوید که اتصالات شل یا اتصالات نادرست وجود ندارد.

یک تست اینترلاک پنج اثبات نیز مورد نیاز است تا عملکرد طبیعی هر نقطه اینترلاک را تأیید کند. مدارهای کوتاه و اضافه بارها را با استفاده از دستگاه حفاظت یکپارچه برای تأیید صحت اقدامات حفاظتی شبیه سازی کنید.

اگر سیستم ثانویه وجود دارد، عملکرد عادی RS485 یا سایر رابط های ارتباطی را بررسی کنید.

در نهایت، چندین آزمایش راه اندازی را در شرایط بدون بار انجام دهید و پارامترهای راه اندازی را به تنظیمات بهینه تنظیم کنید.
