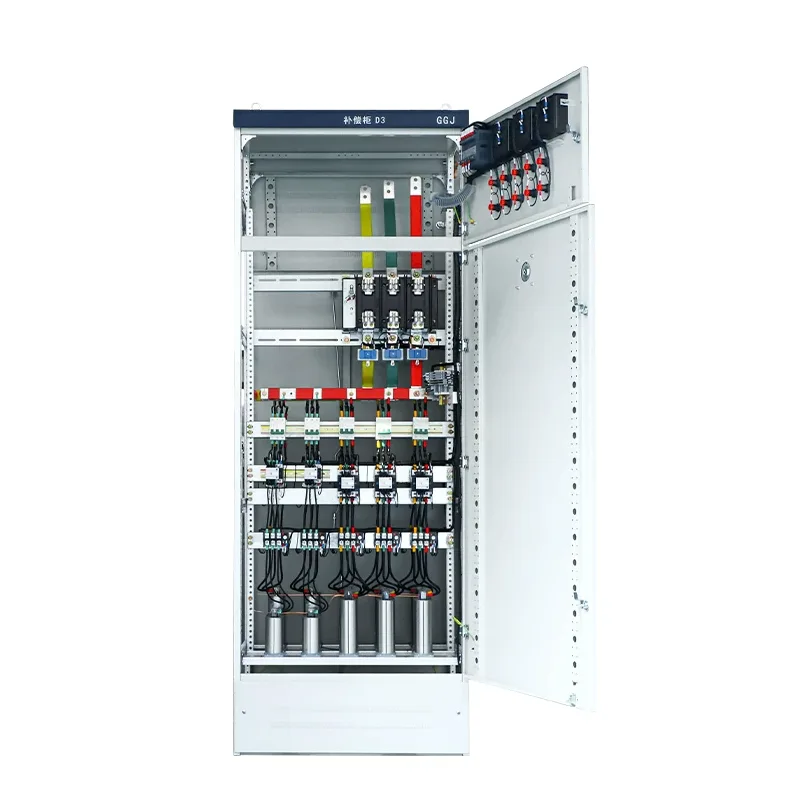

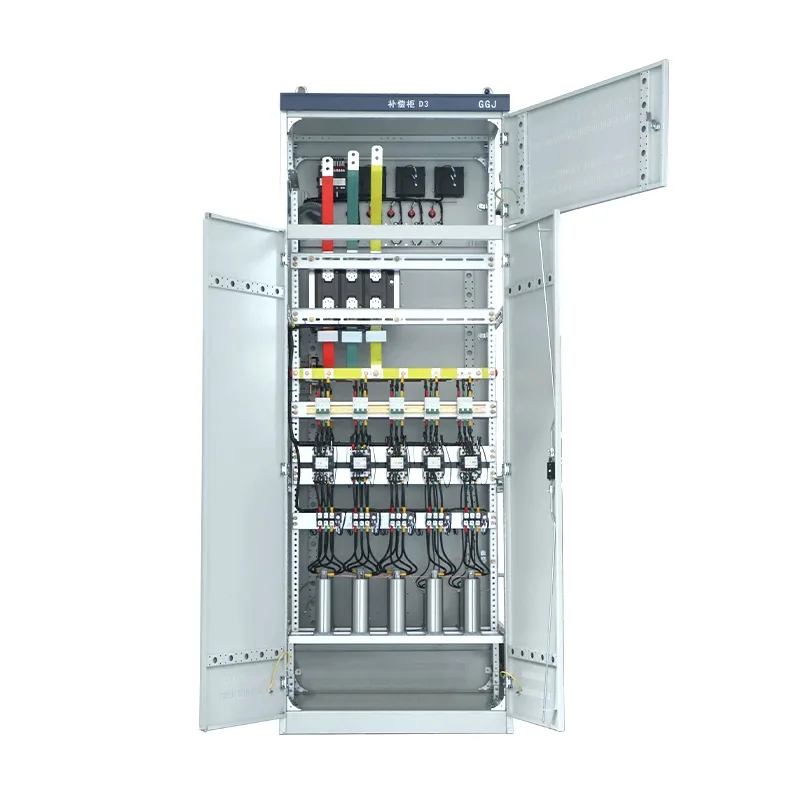

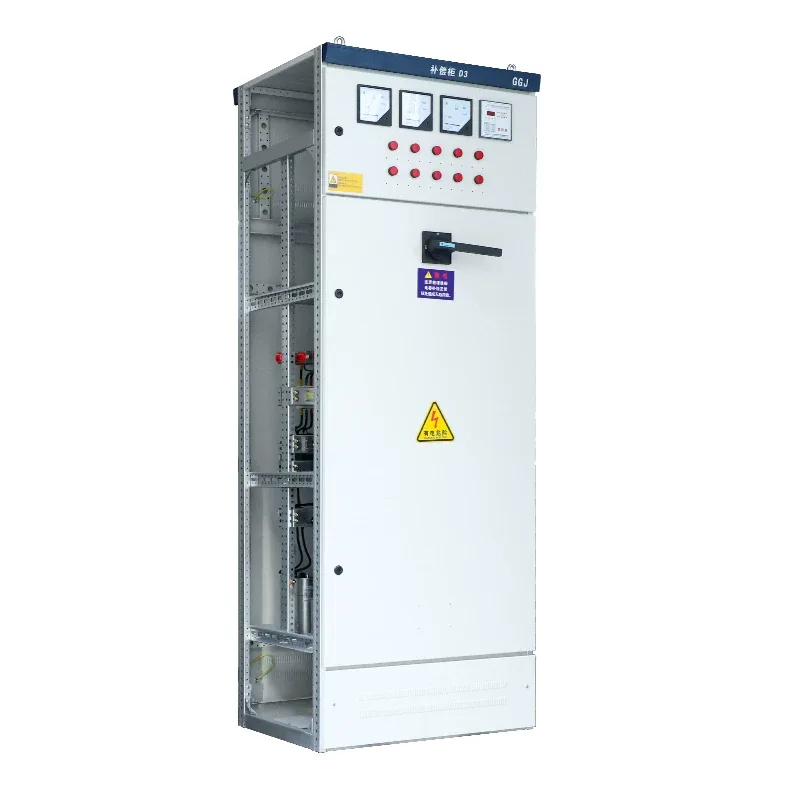

کابینت جبران توان راکتیو ولتاژ پایین GGJ

کابین جبران توان راکتیو ولتاژ پایین GGJ یکی از مدل های رایجی است که Shangming می تواند ارائه دهد. به عنوان کارخانه، ما محصول را مستقیماً با قیمت رقابتی به شما ارائه می دهیم. این محصول می تواند باعث بهبود ضریب توان، صرفه جویی در مصرف انرژی و کاهش مصرف و بهبود کیفیت عملکرد شبکه برق شود.

اصل کار اصلی

وظیفه اصلی کابین جبران توان راکتیو ولتاژ پایین GGJ استفاده از جریان پیشرو تولید شده توسط خازن ها برای جبران جریان تاخیری تولید شده توسط بارهای القایی، با منطق و مراحل خاص است.

1. نظارت در زمان واقعی: کنترل کننده هوشمند از ولتاژ، جریان و ضریب توان سیستم (cosφ) نمونه برداری می کند.

2. قضاوت تقاضا: زمانی که cosφ < مقدار تنظیم شده (معمولا 0.92-0.95)، جبران شروع می شود.

3. سوئیچینگ خودکار: بانک های خازن با توجه به استراتژی های از پیش تعیین شده (کنترل چرخه ای/رمزگذاری شده/فازی) روشن می شوند.

4. سوئیچینگ با عبور از صفر (اختیاری): سوئیچ های تریستور (TSCs) برای دستیابی به سوئیچینگ جریان هجومی صفر و افزایش طول عمر خازن استفاده می شوند.

چرا کابینت های جبران خسارت GGJ مورد نیاز است؟

بیشتر بارهای صنعتی مانند موتورها، ترانسفورماتورها و ماشین های جوشکاری، بارهای القایی هستند. این دستگاه ها نه تنها توان اکتیو بلکه مقدار قابل توجهی از توان راکتیو را برای ایجاد میدان مغناطیسی مصرف می کنند.

بدون جبران، ضریب توان کاهش می یابد (زیر 0.9) که منجر به نوسانات ولتاژ زیاد در شبکه برق، هدر رفتن ظرفیت ترانسفورماتور و حتی جریمه های شرکت برق می شود.

پس از نصب کابینت جبران توان راکتیو ولتاژ پایین GGJ، با اتصال خازن ها، جریان راکتیو مورد نیاز بار القایی تولید می شود و در نتیجه ضریب توان خط اصلی (معمولا بین 0.92 تا 0.98 تنظیم می شود) بهبود می یابد.

اجزای اصلی

کابینت جبران توان راکتیو ولتاژ پایین GGJ Shangming یک تابلو برق ساده نیست. این اجزای زیر را با دقت ادغام می کند و کیفیت قابل اعتماد و عملکرد پایدار را از طریق فرآیندهای دقیق و روش های آزمایش ما تضمین می کند.

● کنترل کننده توان راکتیو خودکار: مسئول نظارت بر زمان واقعی ضریب توان شبکه برق است. هنگامی که از مقدار تنظیم شده پایین می آید، به طور خودکار فرمان اتصال خازن ها را صادر می کند.

● خازن خود ترمیم کننده ولتاژ پایین: جزء ذخیره انرژی هسته، جریان راکتیو پیشرفته را ارائه می دهد.

● کلیدهای سوئیچینگ: شامل کنتاکتورهای خازن اختصاصی و کلیدهای کامپوزیت می باشد. اولی یک سوئیچ مکانیکی با دستگاه های سرکوب کننده جریان هجومی است، در حالی که دومی به سوئیچینگ با عبور از صفر دست می یابد، جرقه ها و جریان هجومی را حذف می کند، که برای کاربردهای کلیدزنی مکرر مناسب است.

● راکتور سری: برای سرکوب هارمونیک ها و محدود کردن جریان هجومی در هنگام تعویض خازن استفاده می شود و خازن ها را از فرسودگی محافظت می کند.

● فیوز: حفاظت در برابر اتصال کوتاه را فراهم می کند.

مزایای اصلی

1. صرفه جویی در انرژی و کاهش هزینه: کابین جبران توان راکتیو ولتاژ پایین GGJ ضریب توان را بهبود می بخشد و از جریمه های هزینه های تنظیم برق دفتر برق جلوگیری می کند. این مسئله رایجی است که ما هنگام کار با مشتریان چینی داخلی با آن مواجه می شویم و طرحی است که نیازهای آنها را برآورده می کند. جریان خط و تلفات مس (I²R) را کاهش می‌دهد و 5 تا 15 درصد در قبوض برق صرفه‌جویی می‌کند.

2. بهبود کیفیت برق: کابینت جبران ولتاژ باس را تثبیت می کند، از افت ولتاژ ناشی از راه اندازی و خاموش شدن موتور جلوگیری می کند، ظرفیت ترانسفورماتور را آزاد می کند و سرمایه گذاری افزایش ظرفیت را به تاخیر می اندازد.

3. عملیات خودکار: ما از طراحی پیشرفته استفاده می کنیم و عملکرد پایدار را تضمین می کنیم. این تجهیزات می توانند به طور خودکار و 24 ساعته بدون دخالت دستی خاموش و روشن شوند. این می تواند عیب های رایج مانند خرابی خازن و آلارم های دمای بیش از حد را خود تشخیص دهد. پشتیبانی فنی از Shangming در هر زمان در دسترس است.

4. ایمنی بالا: خازن ها از فناوری خود ترمیم کننده نوع خشک استفاده می کنند که به طور خودکار خطاها را جدا می کند و از انفجار جلوگیری می کند. راکتور رزونانس را سرکوب می‌کند و از فاجعه‌آمیز شدن غرامت جلوگیری می‌کند.

مقایسه GGJ با سایر روش های جبران

GGJ پادشاه مقرون به صرفه بودن است که اقتصادی ترین جبران توان راکتیو را در سیستم های حالت پایدار با کنترل هارمونیک فراهم می کند.

عیب های رایج و پیشنهادات عیب یابی
