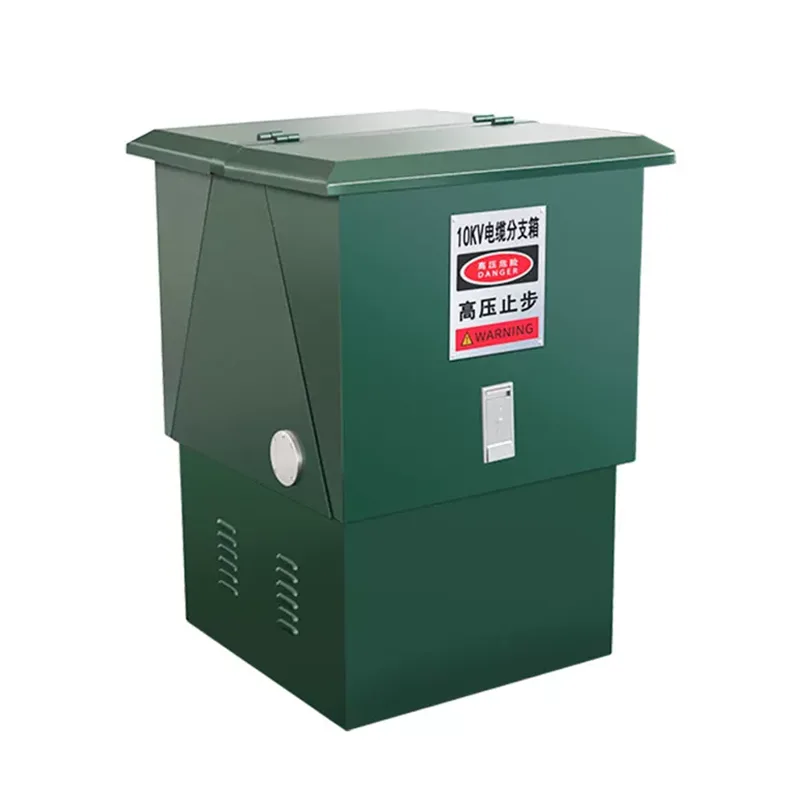

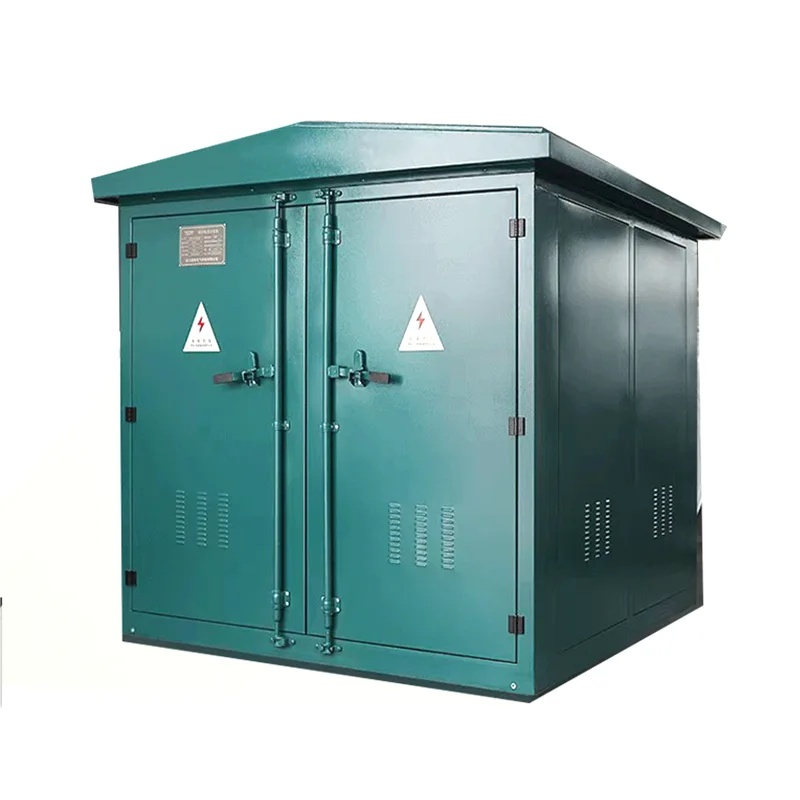

جعبه شاخه کابل ولتاژ بالا

جعبه های شاخه کابل فشار قوی در شبکه های توزیع ولتاژ متوسط ​​6kV-35kV استفاده می شود. آنها در کارخانه پیش ساخته می شوند و از طریق مونتاژ پلاگین اتصالات کابل فشار قوی، جایگزینی منهول های کابل و ساخت سر ترمینال ها در محل نصب می شوند. Shangming به عنوان سازنده این محصول می تواند آن را مطابق با نیاز واقعی پروژه شخصی سازی کند. لطفا با ما تماس بگیرید.

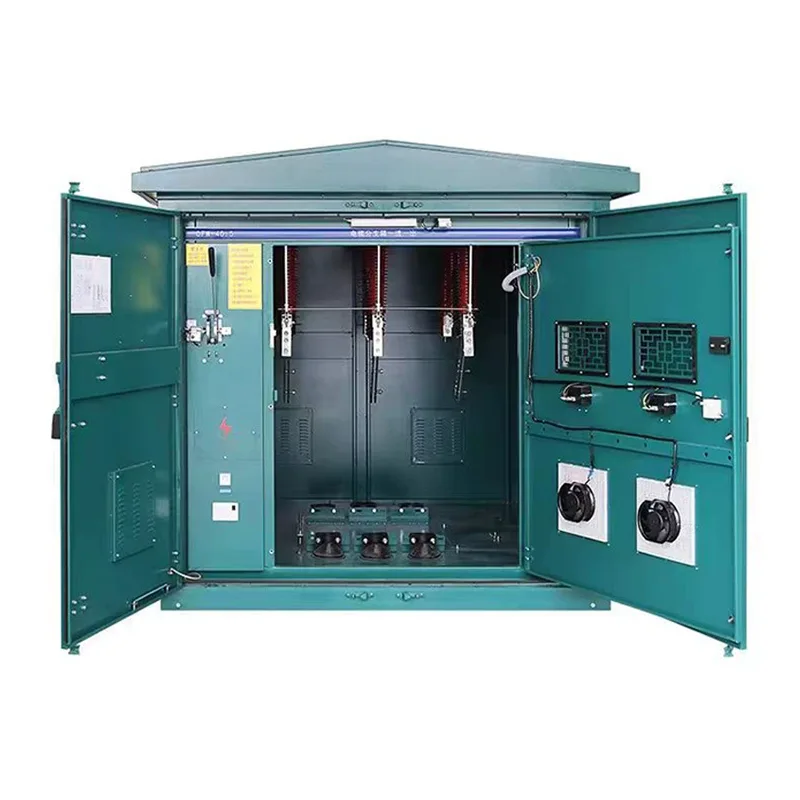

ترکیب سازه

جعبه های انشعاب کابل ولتاژ بالا به عنوان شاخه های کابل، اتصالات و اجزای حفاظتی در سیستم های توزیع برق فشار قوی عمل می کنند. در حالی که در درجه اول یک عنصر اتصال است، در صورت لزوم می توان وسایل محافظ را به اجزای سازه اضافه کرد.

1. محفظه: محفظه جزء اصلی است. ما از فلز با استحکام بالا مانند فولاد نورد سرد یا فولاد ضد زنگ استفاده می کنیم که خواص ضد آب، ضد گرد و غبار، مقاوم در برابر خوردگی و مقاوم در برابر آب و هوا را فراهم می کند، مناسب برای محیط های ولتاژ بالا داخلی یا خارجی.

2. ترمینال اتصال کابل اصلی: این قسمت برای کابل های ولتاژ بالا با بخش بزرگ، پشتیبانی از هادی های آلومینیومی یا مسی، اطمینان از تماس قابل اعتماد و امپدانس کم استفاده می شود.

3. پایانه های شاخه: ساختاری یک در چند خروجی، ایزوله داخلی با مواد عایق بالا و مقاوم در برابر حرارت برای اطمینان از ایزوله الکتریکی و فاصله ایمن بین شاخه ها.

4. سیستم عایق و حفاظت: مجهز به بوشینگ های فشار قوی و پوشش های عایق برای جلوگیری از اتصال کوتاه، فلاش اوور یا حوادث برق گرفتگی.

5. دستگاه های حفاظتی: اختیاری بر اساس الزامات پروژه، از جمله فیوزهای ولتاژ بالا، سوئیچ های بار، برخورد صاعقه و حفاظت در برابر جریان اضافه. حفاظت مستقل برای مدارهای شاخه امکان پذیر است، در حالی که خط اصلی منبع تغذیه مداوم را حفظ می کند.

ویژگی های محصول

1. ایمنی و عایق ولتاژ بالا

جعبه شاخه کابل ولتاژ بالا از یک محفظه فلزی با استحکام بالا با پوشش عایق استفاده می کند که از انشعاب کابل های ولتاژ بالا 1 کیلوولت تا 35 کیلوولت پشتیبانی می کند. انشعاب های ولتاژ بالا به طور کامل از تنه اصلی جدا می شوند و از فلاش اوور، اتصال کوتاه یا شوک الکتریکی جلوگیری می کنند و با استانداردهای ایمنی توزیع برق فشار قوی IEC/GB مطابقت دارند.

2. تابع انشعاب چند مداری

این محصول از انشعاب کابل یک در چند خروجی پشتیبانی می کند و امکان پیکربندی انعطاف پذیر تعداد مدارها را در صورت نیاز فراهم می کند. شینه داخلی یا ساختار رسانا جریان را به طور مساوی توزیع می کند و ظرفیت های مختلف جریان انشعاب را می توان با توجه به نیازهای بار سفارشی کرد، سیم کشی کابل ولتاژ بالا را ساده کرده و پیچیدگی ساخت و ساز را کاهش می دهد.

3. درجه حفاظت بالا

Shangming می‌تواند جعبه‌های شاخه در فضای باز را با درجه‌بندی حفاظتی IP54/IP65 بر اساس شرایط واقعی محیطی، مقاوم در برابر باران، گرد و غبار، اشعه ماوراء بنفش و محیط‌های خورنده، و سازگار با عملکرد طولانی‌مدت در محیط‌های با دمای بالا، دمای پایین و مرطوب سفارشی کند.

4. ساختار مدولار

جعبه های شاخه ما ساختار فشرده، سیم کشی شفاف و زمان نصب کوتاه در محل دارند که در مقایسه با چاه های کابل سنتی در زمان صرفه جویی می کند. گزینه های نصب عبارتند از: نصب بر روی دیوار، نصب روی زمین، یا نصب براکت. تعمیر و نگهداری و گسترش ساده است و کارایی عملیاتی را بهبود می بخشد.

5. طول عمر طولانی و هزینه های نگهداری کم

از آنجا که ما مواد بسیار مقاوم در برابر آب و هوا و مقاوم در برابر خوردگی را انتخاب کردیم، طول عمر محصول به طور موثر افزایش می یابد. طراحی مهر و موم شده از ورود گرد و غبار، رطوبت و آفات جلوگیری می کند و در نتیجه حداقل تعمیر و نگهداری روزانه و هزینه های عملیاتی پایین را به همراه دارد.

مقایسه جعبه های توزیع کابل فشار قوی و فشار ضعیف

سوالات متداول

س: اگر نشانگر ولتاژ روی سطح محفظه خاموش باشد، آیا می توانم بگویم مدار قطع شده است؟

ج: مطلقاً خیر. نشانگر ولتاژ فقط برای مرجع تکمیلی است. نشانگر غیر روشن می تواند به دلیل آسیب دیدگی نشانگر، سنسور معیوب یا سوختن فیوز باشد. قبل از هر عملیاتی، باید از یک تستر ولتاژ بالا با درجه ولتاژ مناسب برای آزمایش در محل استفاده شود.

س: اگر در حین بازرسی صدای خش خش خفیفی از محفظه بشنوم چه باید بکنم؟

پاسخ: فوراً درخواست قطع برق برای بازرسی کنید. خش خش معمولاً نشانه تخلیه جزئی است که نشان می دهد ممکن است عایق داخلی ترک خورده یا مسیر تخلیه به دلیل نصب نادرست ایجاد شده باشد. اگر به سرعت به آن رسیدگی نشود، می تواند به سرعت به یک اتصال کوتاه فاز به فاز تبدیل شود یا حتی باعث انفجار محفظه شود.

س: چگونه بین عایق SF6 و عایق جامد انتخاب کنم؟

A: عایق SF6: فناوری بسیار بالغ با قابلیت اطفاء قوس قوی، اما شامل انتشار گازهای گلخانه ای است و نیاز به نظارت منظم گیج فشار دارد.

عایق جامد: حفاظت بدون گاز، سازگار با محیط زیست، مناسب برای مناطقی با شرایط محیطی بسیار بالا یا مناطق با ارتفاع بالا، از حباب های هوای داخلی جلوگیری می کند.
