Wenzhou Shangming Electric Co., Ltd. تولید کننده و تامین کننده پیشرو تجهیزات الکتریکی درجه یک است.

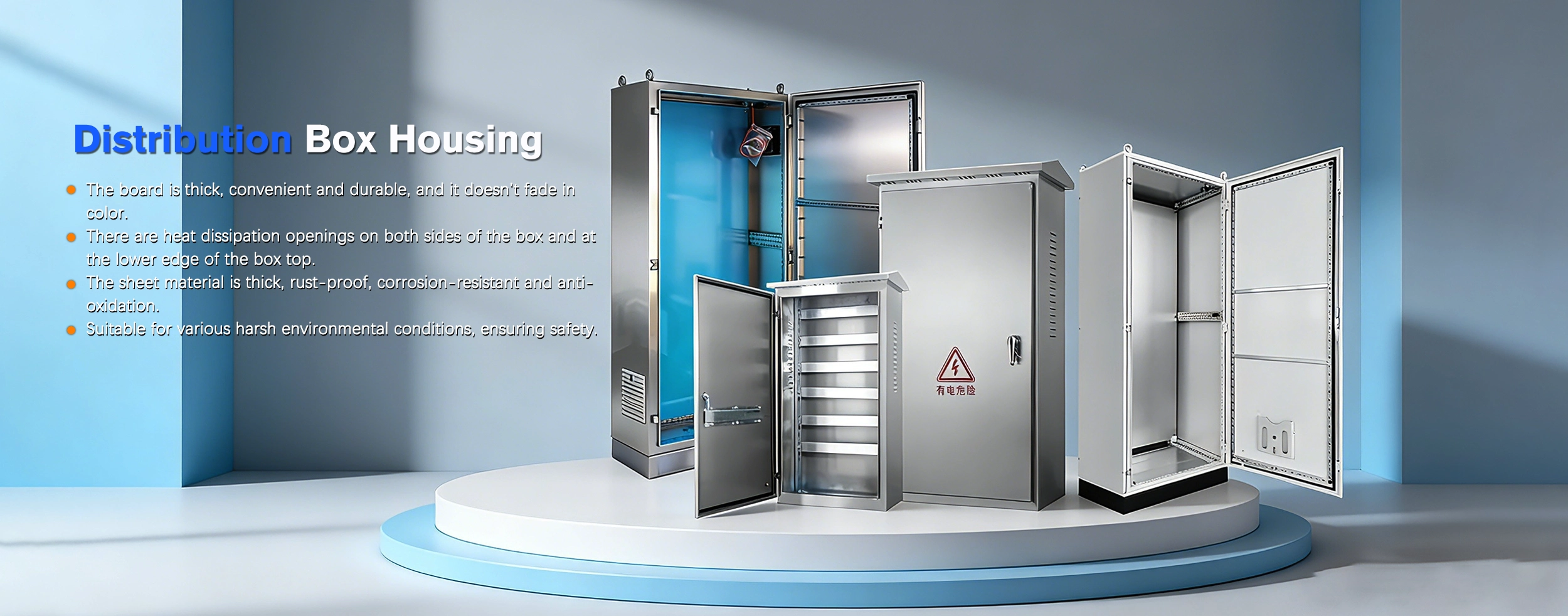

شانگمینگتولید کننده و تامین کننده قابل اعتماد جعبه های توزیع است. ما با تجربه گسترده خود محصولاتی را در مواد و مشخصات مختلف ارائه می دهیم و همچنین می توانیم راه حل های سفارشی متناسب با نیازهای خاص شما را ارائه دهیم.

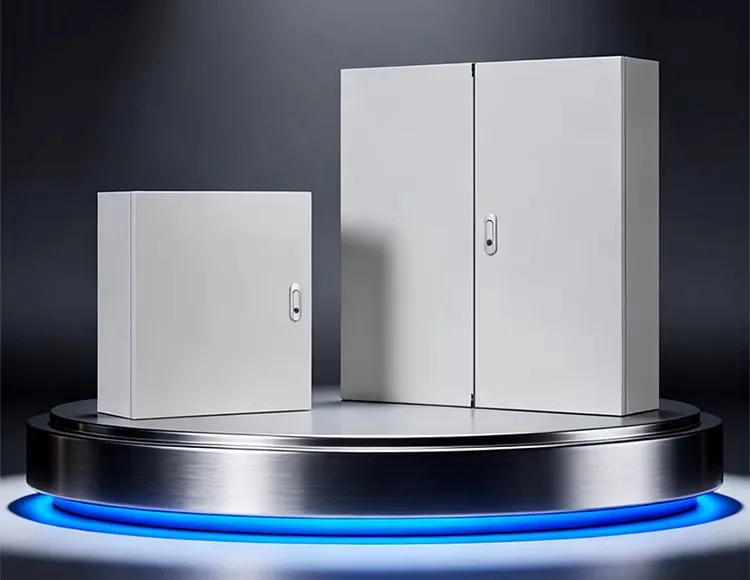

ویژگی های کلیدی

1. حفاظت فیزیکی: در برابر نفوذ گرد و غبار، آب و اجسام خارجی محافظت می کند و از تماس تصادفی پرسنل و اجزای زنده جلوگیری می کند.

2. ایزوله ایمنی: تجهیزات ولتاژ و جریان بالا را از محیط کار جدا می کند و در نتیجه خطر برق گرفتگی و آتش سوزی را کاهش می دهد.

3. پلت فرم نصب کامپوننت: محفظه جعبه توزیع دارای ریل های DIN، براکت های نصب و سوراخ های از پیش حفاری شده است تا نصب استاندارد قطعاتی مانند قطع کننده مدار و کنتور برق را تسهیل کند.

4. محافظ الکترومغناطیسی: تاثیر تداخل الکترومغناطیسی خارجی بر مدار کنترل داخلی را به حداقل می رساند.

5. سازگاری با محیط: با استفاده از مواد مختلف و درجه بندی های حفاظتی، محفظه برای طیف وسیعی از محیط ها از جمله محیط های داخلی، خارجی و صنعتی مناسب است.

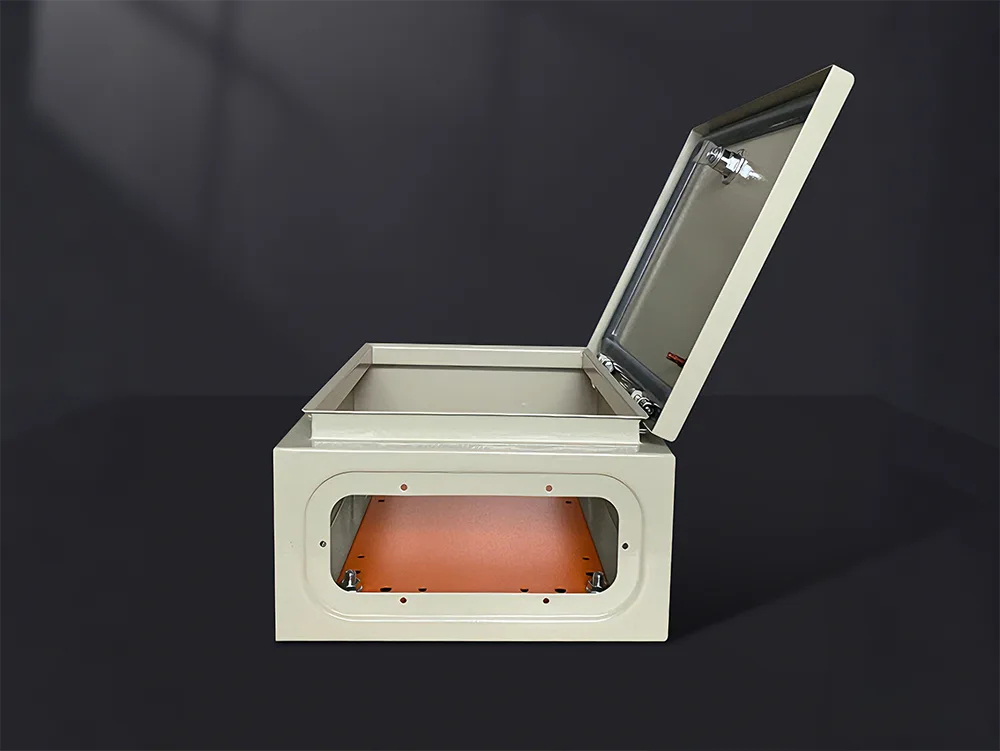

اجزای سازه ای

درب کابینت: موجود در گزینه های درب شفاف و جامد. تنظیمات سفارشی از Shangming در دسترس هستند.

صفحه نصب: صفحه فلزی که برای محکم کردن قطعات داخلی استفاده می شود. برای تسهیل مونتاژ در خارج از کابینت قابل جابجایی است.

ناک اوت: درگاه های ورودی کابل از پیش پانچ شده که برای قرار دادن کابل هایی با قطرهای مختلف طراحی شده اند.

واشر آب بندی: یک واشر بسیار الاستیک که محیط پانل در را پوشش می دهد، به عنوان عنصر حیاتی برای اطمینان از درجه حفاظت IP مشخص شده عمل می کند.

پیچ زمین: برای اطمینان از اتصال مطمئن محفظه فلزی به زمین ضروری است، در نتیجه از انرژی الکتریکی شدن محفظه جلوگیری می کند.

سناریوهای کاربردی

I. ساختمان سیستم های توزیع برق فشار ضعیف

جعبه های توزیع ما به عنوان جعبه های توزیع برای ساختمان های تجاری، طبقات مسکونی و توزیع برق در مناطق عمومی عمل می کنند.

آنها به عنوان سکوهای نصب برای قطعاتی مانند قطع کننده های مدار و دستگاه های جریان باقیمانده عمل می کنند، سیم کشی استاندارد و حفاظت ایمنی را تسهیل می کنند و در عین حال نظم و امنیت کلی سیستم توزیع برق را افزایش می دهند.

II. کنترل تجهیزات صنعتی و اتوماسیون

آنها به عنوان جعبه های کنترل برای ماشین آلات، کابینت های کنترل برای خطوط تولید خودکار، و محفظه برای سیستم های کنترل PLC عمل می کنند.

در داخل، قطعاتی مانند کنتاکتورها، رله‌ها و ماژول‌های کنترل را در خود جای می‌دهند و از این تجهیزات الکتریکی در برابر آلودگی گرد و غبار و روغن محافظت می‌کنند و در عین حال یکپارچگی و نگهداری تجهیزات را تسهیل می‌کنند.

III. پروژه های مهندسی و توزیع برق در فضای باز

آنها به عنوان جعبه برق موقت در فضای باز، واحدهای توزیع برق برای سایت های ساخت و ساز و جعبه های کنترل برای روشنایی جاده ها عمل می کنند.

اگر به یک محصول سفارشی برای این کاربردها نیاز دارید، توصیه می کنیم برای اطمینان از مقاومت در برابر آب، گرد و غبار و باران، یک رتبه حفاظتی بالا (به عنوان مثال IP54 / IP65) انتخاب کنید.

IV. سیستم های فتوولتائیک و انرژی های نو

شانگمینگ محوطه هایی را برایجعبه های ترکیب کننده PV، کابینت های PV متصل به شبکه و جعبه های کنترل برای سیستم های ذخیره انرژی.

به عنوان مسکن اساسی برای تجهیزات انرژی جدید، این محفظه ها حفاظت، انزوا، و فضای نصب را فراهم می کنند و از الزامات عملیات طولانی مدت در فضای باز پشتیبانی می کنند.

V. ارتباطات و زیرساخت

شما می توانید برای سفارشی سازی جعبه های کنترل برای تجهیزات ارتباطی، جعبه های توزیع برای سیستم های ولتاژ پایین، جعبه های منبع تغذیه برای سیستم های نظارت و غیره با ما تماس بگیرید.

این امر حفاظت از تجهیزات برق ارتباطی را تضمین می کند، از تداخل خارجی و اثرات زیست محیطی جلوگیری می کند و ثبات کلی سیستم را افزایش می دهد.

هنگام انتخاب جعبه توزیع چه عواملی را باید در نظر گرفت؟

1. ابعاد و مشخصات

هنگام انتخاب، ما توصیه نمی کنیم محفظه ای را انتخاب کنید که صرفاً دقیقاً متناسب با اجزا باشد. مساحت اشغال شده توسط اجزای داخلی نباید از 80 درصد مساحت صفحه پایه تجاوز کند. 20 درصد باقیمانده فضا برای سیم کشی، اتلاف گرما و گسترش احتمالی آینده در نظر گرفته شده است. بنابراین، شما همیشه باید در انتخاب خود مقداری فضای سر در نظر بگیرید.

در مورد عمق، شما باید عمق ترکیبی کلیدهای مدار (از جمله دستگیره های عملکرد آنها)، کانال های سیم و خود درب محفظه را در نظر بگیرید. این به ویژه برای قطع کننده های مدار قالب گیری شده با جریان بالا، که نیاز به عمق قابل توجهی دارند، بسیار مهم است. در نظر نگرفتن این موضوع ممکن است مانع از بسته شدن درست درب شود.

2. رتبه حفاظتی (کد IP)

لطفاً بر اساس شدت محیط نصب، رتبه حفاظتی مناسب را انتخاب کنید:

دفاتر داخلی/راهروها: IP30 – IP40 کافی است.

کارگاه های صنعتی: IP54 برای محافظت در برابر گرد و غبار و پاشش آب توصیه می شود.

سیستم‌های فتوولتائیک/فتوولتائیک: IP65 یا بالاتر اجباری است و درزهای در باید دارای یک واشر آب‌بندی پیوسته و یکپارچه باشند.

3. مواد و مقاومت در برابر خوردگی

فولاد نورد سرد: همه کاره ترین گزینه، مناسب برای اکثر محیط های خشک و داخلی.

فولاد ضد زنگ (304/316): مناسب برای محیط های دارویی، فرآوری مواد غذایی و محیط های ساحلی با قرار گرفتن در معرض نمک زیاد. فولاد ضد زنگ 316 در مقایسه با 304 مقاومت بالایی در برابر خوردگی دارد.

4. مدیریت حرارتی

مدیریت گرما اغلب جنبه نادیده گرفته شده جعبه های توزیع پرقدرت است. توصیه می کنیم انتخاب خود را بر اساس سناریوهای زیر انجام دهید:

خنک کننده غیرفعال: اگر گرمای تولید شده در داخل محفظه حداقل باشد، یک محفظه کاملا آب بندی شده مناسب است.

خنک کننده فعال: اگر محفظه دارای اجزایی مانند درایوهای فرکانس متغیر (VFD)، استارترهای نرم یا کنتاکتورهای جریان بالا است، باید محفظه مجهز به لوورهای تهویه را انتخاب کنید. در برخی موارد، حتی ممکن است لازم باشد مدلی با سوراخ های نصب شده از قبل برای یک فن خنک کننده محوری انتخاب کنید.

محافظت در برابر نور خورشید: برای محفظه های بیرونی، ساختار دو سقفی را توصیه می کنیم تا از نور مستقیم خورشید که باعث افزایش شدید دمای داخلی شود، جلوگیری می کند.

5. سهولت نصب و بهره برداری

جهت باز شدن درب: تعیین کنید که با توجه به فضای موجود در محل نصب، درب با باز شدن چپ یا راست راحت تر است. برخی از محفظه‌های گران‌قیمت Shangming دارای درهایی هستند که قابل برگشت هستند (می‌توان آن‌ها را طوری پیکربندی کرد که از سمت چپ یا راست باز شوند).

ورود/خروج کابل: بررسی کنید که آیا کابل ها از بالا یا پایین محفظه وارد و خارج می شوند. ما توصیه می کنیم یک محفظه مجهز به صفحه فلنج قابل جابجایی را انتخاب کنید. سوراخ‌های ورودی کابل حفاری به صفحه فلنج انعطاف‌پذیری بیشتری را ارائه می‌دهد و در مقایسه با سوراخ کردن مستقیم به بدنه محفظه، آب‌بندی برتر را تضمین می‌کند.

نوع قفل: قفل صنعتی مثلثی استاندارد، قفل فلاش با کلید یا قفل ضد حریق بادامک.

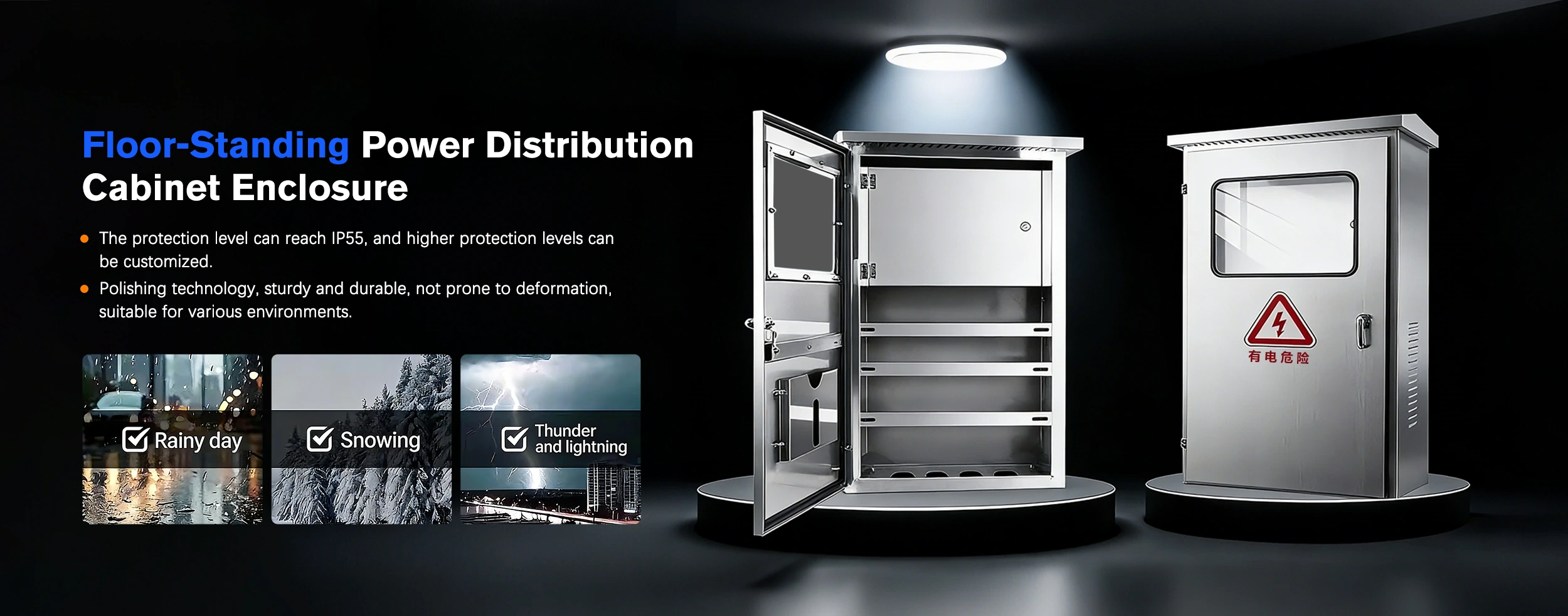

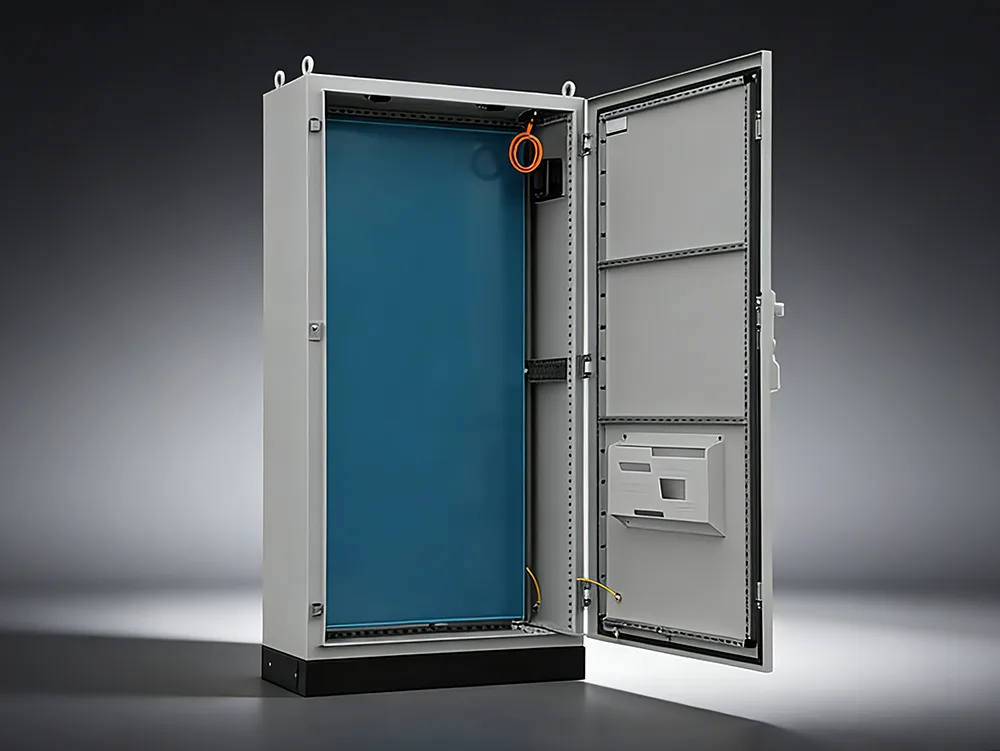

علاوه بر انواع مختلفمحفظه های جعبه توزیع، Shangming همچنین محفظه های کابینت توزیع برق را ارائه می دهد - یکی از اجزای اصلی مجموعه محصولات با کیفیت ما. ما را به عنوان تامین کننده بلندمدت خود انتخاب کنید تا از راه حل های سفارشی یک مرحله ای و قیمت گذاری مستقیم از کارخانه بهره مند شوید.

ویژگی های کلیدی

ظرفیت تحمل بار بالا: برای محفظه های کابینت توزیع برق روی زمین، ما معمولاً از صفحات فولادی نورد سرد با ضخامت 2.0 میلی متر یا بیشتر استفاده می کنیم که یا جوش داده می شوند یا برای تشکیل ساختار مونتاژ می شوند. این ساختار مستحکم کابینت را قادر می سازد تا به طور ایمن از قطع کننده های مدار نوع قاب سنگین، شینه های مسی با سطح مقطع بزرگ و کابل های ترانسفورماتور پشتیبانی کند.

طراحی مدولار: فضای داخلی دارای یک سیستم الگوی سوراخ مدولار است که امکان تنظیم انعطاف پذیر تیرهای متقاطع و صفحات نصب را برای مطابقت با نیازهای خاص فراهم می کند. این طراحی ارتقاء و گسترش راحت را در صورت لزوم تسهیل می کند.

تهویه و دفع گرما: با توجه به سطوح بالای جریان که معمولاً در داخل کابینت وجود دارد، محفظه مجهز به دریچه‌های خروجی در بالا و دریچه‌های ورودی هوا در پایین است تا جریان هوای مؤثر را تضمین کند. علاوه بر این، مشتریان ممکن است یک پیکربندی سفارشی برای ادغام یک سیستم خنک کننده هوای اجباری در محصول درخواست کنند.

طبقه بندی کابینت های رایج

کابینت های کف بر اساس شکل ساختاری خود به دو دسته عمده تقسیم می شوند:

1. نوع ثابت

ویژگی ها: اجزای داخلی به طور سفت و سخت از طریق براکت های پشتیبانی نصب می شوند. پس از سیم کشی، نمی توان آنها را جابجا کرد.

برنامه های کاربردی: دارای ساختار ساده و هزینه کم. معمولاً در تنظیماتی که الزامات منبع تغذیه مداوم بسیار سختگیرانه نیست استفاده می شود.

مدل نماینده: کابینت توزیع برق AC نوع ولتاژ پایین GGD.

2. نوع کشش / نوع قابل جابجایی

مشخصات: هر مدار جداگانه در یک واحد کشو مستقل و مجزا قرار دارد.

کاربردها: برای نگهداری بسیار راحت است. اگر مدار خاصی از کار بیفتد، کشو مربوطه را می توان به سادگی بیرون کشید و با کشو جدید جایگزین کرد، بدون نیاز به قطع منبع تغذیه.

مدل‌های نمایندگی: کابینت‌های توزیع برق پیشرفته از نوع GCK، GCS و MNS.

جعبه های توزیع روی زمین و دیواری: تفاوت چیست؟

توصیه های انتخاب و پیکربندی محصول

بر اساس نیازهای پروژه خاص شما، در مرحله پیش فروش،شانگمینگمناسب ترین پیکربندی را برای شما توصیه می کند. به طور کلی، سناریوهای برنامه‌ای که ما اغلب از آنها پشتیبانی می‌کنیم در زیر فهرست شده‌اند که با توصیه‌های پیکربندی مربوطه همراه هستند.

1. توزیع برق اصلی صنعتی

پیکربندی پیشنهادی:

ابعاد کابینت: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

جنس: ورق فولادی نورد سرد (≥1.5 میلی متر)

درجه حفاظت: IP30 / IP40

ساختار: کابینت تک یا کابینت کوپله (مژولار/قابل تقسیم)

داخلی: برای نصب سیستم ACB / MCCB + Busbar طراحی شده است

2. جریان بالا / سیستم های خط ورودی اصلی

پیکربندی پیشنهادی:

عرض: ≥800 میلی متر

عمق: ≥800 میلی متر

ساختار: طراحی دو درب یا چند دری

فضای داخلی: از شینه های مسی با جریان بالا پشتیبانی می کند. شامل فضای رزرو شده برای ورود کابل بالا یا پایین است.

3. کنترل اتوماسیون / کابینت کنترل PLC

پیکربندی پیشنهادی:

ابعاد: 1600–2000 میلی متر (H)

جنس: ورق فولادی با پوشش پودری / فولاد ضد زنگ

درجه حفاظت: IP40 / IP54

داخلی: صفحه نصب + ریل DIN

4. برنامه های کاربردی در فضای باز

پیکربندی پیشنهادی:

درجه حفاظت: IP54 / IP65

جنس: فولاد ضد زنگ (304/316) یا فولاد با پوشش پودری درجه بیرون

ویژگی ها: سایبان ضد باران + نوارهای آب بندی + طراحی ضد تراکم

5. محیط های بسیار خورنده

پیکربندی پیشنهادی:

جنس: فولاد ضد زنگ 304 / 316

درجه حفاظت: IP55+

درمان سطح: پوشش ضد خوردگی

چگونه می توان تعمیر و نگهداری معمولی را در محفظه کابینت توزیع برق در زمین انجام داد؟

1. تمیز کردن و حذف گرد و غبار

برای پاک کردن گرد و غبار انباشته شده از داخل کابینت از یک پارچه نبافته خشک و یک جاروبرقی استفاده کنید. استفاده از پارچه های مرطوب یا انفجار مستقیم هوای فشرده اکیداً ممنوع است.

به تمیز کردن شین ها، عایق ها، کانال های قوس قطع کننده مدار و کانال های تهویه توجه ویژه ای داشته باشید.

2. سفت کردن اتصالات الکتریکی

تمام نقاط اتصال پیچ شده را از نظر شل بودن بازرسی کنید. از آچار گشتاور استفاده کنید تا دوباره آنها را به مقادیر گشتاور مشخص شده سفت کنید.

در صورت مشاهده علائم اکسیداسیون یا آسیب قوس الکتریکی، پایانه ها باید جلا داده یا تعویض شوند.

3. تست عملکرد جزء

مدار شکن ها: بررسی کنید که عملیات باز و بسته شدن دستی روان است و مکانیسم خاموش شدن پاسخگو است.

کنتاکتورها/رله ها: وضعیت کنتاکت ها را از نظر سایش بررسی کنید و بررسی کنید که مقاومت سیم پیچ در محدوده نرمال است.

خازن ها: علائم کاهش ظرفیت خازن، برآمدگی یا نشت الکترولیت را بررسی کنید.

SPD (دستگاه‌های حفاظت از موج): بررسی کنید که پنجره نشانگر وضعیت سبز است و نشانگر تخریب فعال نشده است.

4. تست عملکرد عایق

برای اندازه گیری و تایید موارد زیر از یک مگاهم متر 500 ولت یا 1000 ولت استفاده کنید:

مقاومت عایق فاز به فاز: ≥ 1 MΩ.

مقاومت عایق فاز به زمین: ≥ 1 MΩ.

اگر مقادیر اندازه گیری شده کمتر از این استانداردها باشد، علل احتمالی مانند ورود رطوبت یا آلودگی را بررسی کنید.

5. تعمیر و نگهداری سازه مکانیکی

ریل‌های راهنما و مکانیسم‌های به هم پیوسته واحدهای کشو را بررسی کنید تا مطمئن شوید که چسبیده یا چسبیده نیستند. قطعات متحرک را با استفاده از گریس مخصوص تجهیزات الکتریکی روان کنید.

به طور دوره ای عملکرد مکانیسم های ایمنی "پنج پیشگیری" (در هم تنیده) را بررسی کنید.

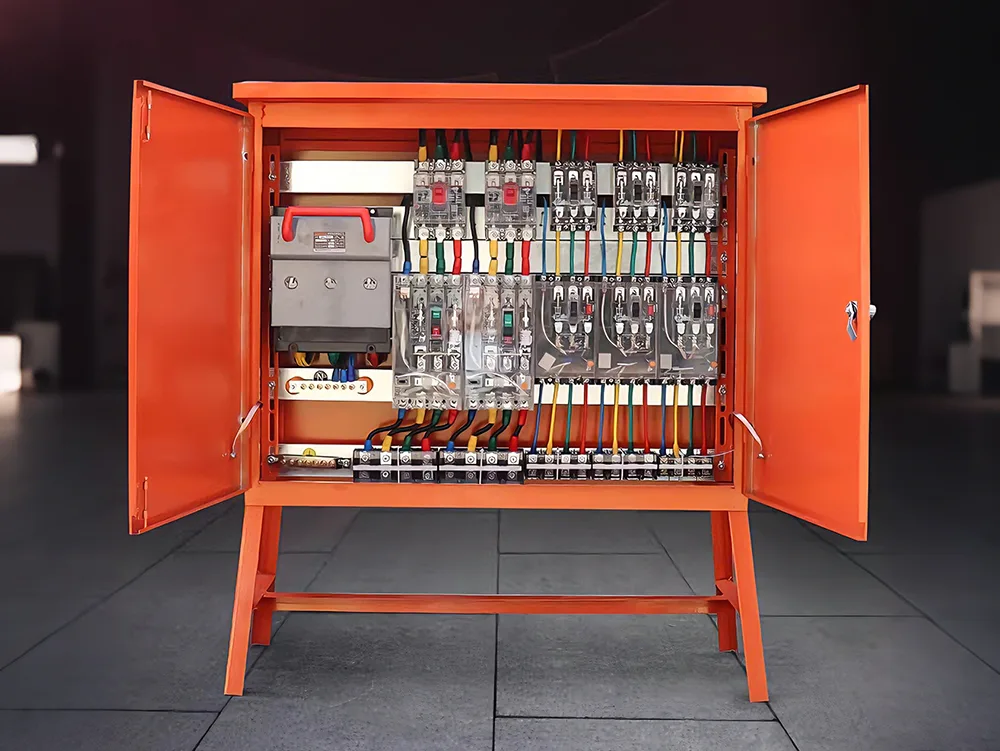

هنوز به دنبال تولید کننده و تامین کننده قابل اعتماد کلید ولتاژ بالا و پایین هستید؟ انتخاب کنیدشانگمینگ الکتریکاز چین ما محصولات و خدمات حرفه ای را ارائه می دهیم، از درخواست های سفارشی سازی غیر استاندارد مختلف پشتیبانی می کنیم و راه حل های مناسب برای نیازهای پروژه خاص شما ارائه می دهیم.

دسته بندی محصولات

1. کلید ولتاژ بالا

این دسته شامل تجهیزات با ولتاژ نامی از 3 کیلو ولت تا 35 کیلو ولت و بالاتر است. وظیفه اصلی آن دریافت و توزیع انرژی الکتریکی است. علاوه بر این، در صورت بروز خطا در یک خط برق، به همراه دستگاه‌های حفاظت رله کار می‌کند تا به سرعت جریان‌های اتصال کوتاه را که به هزاران آمپر می‌رسند، قطع کند.

اجزای کلیدی:

قطع کننده های مدار ولتاژ بالا (نوع خلاء یا SF6): به عنوان عناصر خاموش کننده قوس هسته ای عمل می کنند.

جدا کننده ها (سوئیچ های جداکننده): ایجاد شکاف هوای فیزیکی قابل مشاهده برای اطمینان از ایمنی در طول تعمیر و نگهداری.

ترانسفورماتورهای جریان/ولتاژ: کاهش سیگنال های ولتاژ بالا به سیگنال های ولتاژ پایین برای اهداف ابزار دقیق و اندازه گیری.

مدل‌های معمولی: KYN28 (نوع قابل برداشت با روکش فلزی)، XGN (واحد اصلی حلقه‌ای از نوع ثابت).

2. کلید ولتاژ پایین

این دسته شامل تجهیزاتی با ولتاژ نامی 1000 ولت یا کمتر است. وظیفه اصلی آن مدیریت توزیع مرحله نهایی در یک سیستم قدرت است. این انرژی الکتریکی را - که توسط ترانسفورماتورها کاهش می یابد - در طبقات مختلف، خطوط تولید یا تجهیزات نیرو محور توزیع می کند.

اجزای کلیدی:

قطع کننده مدار هوا (ACBs): برای خطوط ورودی اصلی یا خطوط خروجی با ظرفیت بالا استفاده می شود.

قطع کننده های مدار قالبی (MCCB): برای حفاظت از مدارهای انشعاب استفاده می شود.

کابینت های جبران خازن: برای بهبود ضریب توان سیستم و کاهش هزینه های برق استفاده می شود.

مدل های معمولی:GGD (نوع ثابت)، GCK/GCS/MNS (نوع قابل برداشت/کشو).

سری های ولتاژ بالا و ولتاژ پایین: مقایسه

سناریوهای کاربردی

کلید ولتاژ بالا و پایین ما کاربرد گسترده ای پیدا می کند و اغلب ممکن است به طور همزمان در یک تنظیم واحد برای انجام عملکردهای متمایز مستقر شود. شما می توانید یک راه حل کامل را متناسب با نیازهای خاص خود سفارشی کنید.

عیب های رایج و راه حل های عیب یابی

Shangming یک تولید کننده حرفه ای است که خدمات پشتیبانی فنی کامل پس از فروش را ارائه می دهد. علاوه بر این، همراه با تحویل محصولات خود، مجموعه کاملی از اسناد بازرسی و همچنین دستورالعمل های عملیاتی و نگهداری را ارائه می دهیم. ما فهرستی از مسائل رایج را در زیر برای مرجع شما گردآوری کرده ایم.

1. مشکلات متداول با کلید ولتاژ بالا

علامت 1: ترشح جزئی و صداهای خش خش

علل: نفوذ رطوبت در اجزای عایق. تجمع گرد و غبار سطحی که منجر به تخلیه خزش می شود. یا تخلیه تاج ناشی از فرز در نقاط اتصال باسبار.

راه حل ها:

1. کنترل محیطی: بررسی کنید که واحدهای گرمایش و رطوبت زدایی داخل کابینت به درستی کار می کنند.

2. تمیز کردن بدون انرژی: عایق ها و بوش ها را با استفاده از الکل بی آب پاک کنید.

3. تشخیص اولتراسونیک: از یک آشکارساز تخلیه جزئی در حین کار استفاده کنید تا محل دقیق منبع تخلیه را مشخص کنید.

علامت 2: قطع کننده مدار ولتاژ بالا بسته یا باز نمی شود

علل: موتور ذخیره انرژی آسیب دیده. مدار کنترل سوخته (بستن/باز کردن کویل ها)؛ یا تشنج مکانیکی پیوند به دلیل خشک شدن روان کننده.

راه حل ها:

بازرسی مدار ثانویه: مقاومت سیم پیچ های بسته و باز را اندازه گیری کنید و مطمئن شوید که ولتاژ منبع تغذیه کمکی در محدوده نرمال است.

روانکاری مکانیکی: روان کننده تخصصی با دمای پایین را مجدداً روی اجزای انتقال مکانیکی اعمال کنید.

2. مشکلات متداول با کلید ولتاژ پایین

علامت 1: افزایش غیرعادی دما در قطع کننده های مدار هوا (ACB)

علل: فشار تماس ناکافی یا اکسیداسیون در تماس های پلاگین اولیه. پیچ و مهره شینه شل

راه حل ها:

مانیتورینگ دما: از یک تصویرگر حرارتی مادون قرمز برای اسکن کنتاکت ها و نقاط اتصال استفاده کنید.

تعمیر و نگهداری تماس: سیستم را خاموش کنید، ACB را خارج کنید، لایه های اکسیداسیون روی کنتاکت ها را تمیز کنید و گریس تماس الکتریکی را اعمال کنید.

علامت 2: خازن های برآمده یا پاره شده در کابینت های جبران توان راکتیو

علل: محتوای هارمونیک بیش از حد در سیستم. یا گرمای بیش از حد ناشی از عملیات سوئیچینگ مکرر خازن ها.

راه حل ها:

تعویض خازن: برای جلوگیری از نشت الکترولیت که می تواند منجر به اتصال کوتاه شود، خازن های برآمده را سریعاً تعویض کنید.

نصب راکتورهای سری: راکتورهای سری را در مدار جبران برای سرکوب هارمونیک ها نصب کنید.

3. گسل های عمومی

علامت: تراکم - با تشکیل قطرات آب بر روی دیواره های داخلی کابینت و آثار فلاشور قابل مشاهده بر روی سطوح اجزای عایق مشخص می شود.

راه حل:

آب بندی: دهانه های ورودی کابل در پایین کابینت باید با استفاده از بتونه ضد حریق کاملاً آب بندی شوند تا از ورود رطوبت از ترانشه کابل جلوگیری شود.

ارتقای هوشمند: یک سیستم نظارت خودکار دما و رطوبت را به همراه یک رطوبت‌گیر تراکم برای جایگزینی پانل‌های گرمایش سنتی نصب کنید.
