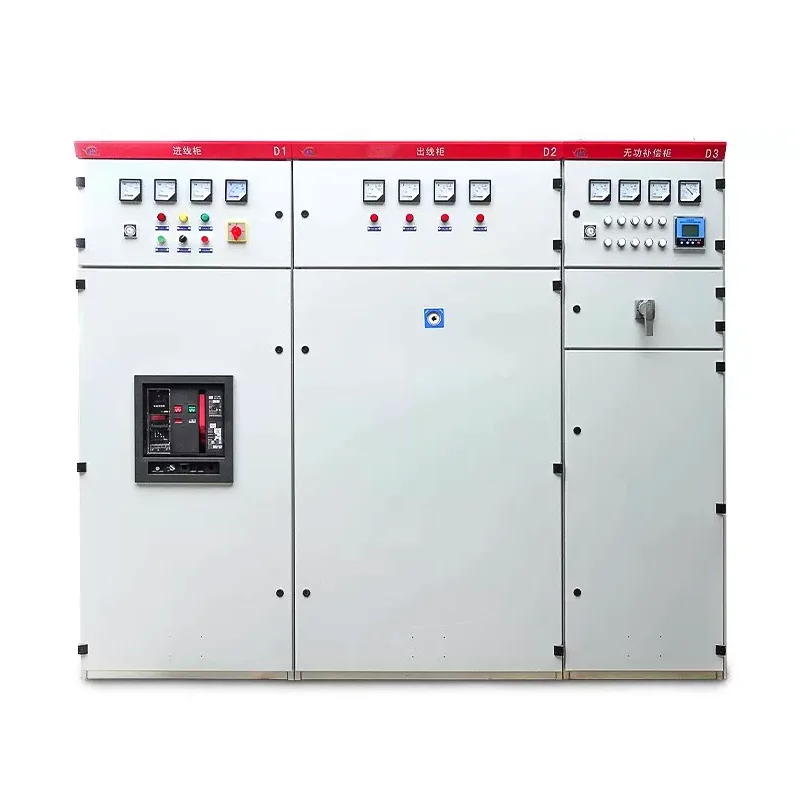

کلید ولتاژ پایین GGD AC

کلید ولتاژ پایین GGD AC یک واحد توزیع کامل برق کم ولتاژ پرکاربرد است. قابلیت اطمینان بالا، سهولت نصب و نگهداری و قیمت رقابتی دارد که به شما در صرفه جویی در هزینه ها کمک می کند. Shangming را به عنوان تامین کننده خود با اطمینان انتخاب کنید و خدمات یک مرحله ای بدون نگرانی دریافت کنید.

کلید ولتاژ پایین GGD AC چیست؟

تابلو برق ولتاژ پایین GGD AC یک تابلو برق توزیع AC بالغ و پرکاربرد است که اغلب به عنوان تجهیزات اصلی توزیع برق یا توزیع فرعی در سیستم های توزیع برق استفاده می شود. همچنین محصولی است که Shangming می تواند به صورت عمده عرضه کند.

GGD یک مدل تابلو برق کم ولتاژ رایج و بالغ است. "ولتاژ پایین" نشان می دهد که این محصول برای توزیع برق با ولتاژ پایین مانند AC 380V/400V استفاده می شود. برای اطمینان از عملکرد ایمن و پایدار سیستم توزیع برق، کلیدهای مدار، شینه ها، اجزای حفاظتی و کنترلی را یکپارچه می کند.

ویژگی های فنی

ساختار کابینت: تابلو برق ولتاژ پایین GGD AC یک طراحی کابینت همه منظوره را اتخاذ می کند که با استفاده از بخش های فولادی شکل سرد از طریق جوشکاری جزئی مونتاژ شده است. این امر منجر به ایجاد کابینتی با استحکام و ظرفیت باربری بالا می شود.

طراحی مدولار: اجزای قاب کابینت و لوازم جانبی تخصصی توسط یک مرکز فرعی بخش فولادی تامین می‌شود که دقت و کیفیت بالای کابینت را تضمین می‌کند.

سیستم اتلاف حرارت: کابینت دارای تعداد متفاوتی از سوراخ های تهویه در بالا و پایین است. هنگامی که اجزای الکتریکی داخل گرما تولید می کنند، هوای گرم بالا می آید و از طریق شکاف های بالایی تخلیه می شود، در حالی که هوای خنک از طریق شکاف های پایینی دوباره پر می شود و جریان هوای طبیعی را تشکیل می دهد.

درجه حفاظت: پیکربندی استاندارد معمولاً IP30 است. IP40 را می توان برای برآورده کردن الزامات محیطی سفارشی کرد. لطفا برای جزئیات بیشتر با Shangming تماس بگیرید. تیم فنی ما یک تجزیه و تحلیل پیش از سفارشی سازی را انجام خواهد داد.

چرا کلید ولتاژ پایین GGD AC را انتخاب کنید؟

اقتصاد: در مقایسه با تابلو برق قابل برداشت، تابلو برق ولتاژ پایین GGD AC ساختار ساده‌تری دارد که مکانیسم‌های پیچیده در هم قفل شدن کشوها و اتصالات گران قیمت را حذف می‌کند و در نتیجه 30 تا 50% هزینه کمتری دارد. علاوه بر این، اجزای آن بسیار متنوع هستند و قطعات یدکی آن به راحتی در دسترس هستند.

بهره برداری و نگهداری بصری: ساختار ثابت GGD باعث می شود تمام نقاط اتصال و سیم کشی به راحتی قابل مشاهده باشد و بازرسی ها را تسهیل می کند. در مقایسه با خطرات بالقوه تماس ضعیف کانکتور یا ایجاد قوس در تابلو برق کشو، اتصالات ثابت با پیچ و مهره قابلیت اطمینان بالاتری نسبت به عملکرد طولانی مدت دارند.

ظرفیت شکست بالا: جریان قطعی اتصال کوتاه تا 50 کیلو آمپر.

پایداری دینامیکی و حرارتی خوب: این تابلو می تواند در برابر استرس مکانیکی و شوک حرارتی ناشی از جریان های اتصال کوتاه مقاومت کند.

سناریوهای کاربردی

مقرون به صرفه بودن و فن آوری بالغ کلید ولتاژ پایین GGD AC دلیلی است که بسیاری از مشتریان آنها را انتخاب می کنند. پروژه هایی که ما اغلب در آنها همکاری داشته ایم عبارتند از:

پست ها و نیروگاه ها: GGD را می توان برای تبدیل توان در سیستم های برق AC 50 هرتز با ولتاژ کاری نامی 380 ولت استفاده کرد.

شرکت های صنعتی: مسئولیت کنترل، توزیع برق و روشنایی موتورهای بزرگ را بر عهده دارند.

ساختمان ها: اتاق های توزیع اصلی در مجتمع های تجاری و مناطق مسکونی.

جبران خازن: معمولاً برای جبران توان راکتیو در سیستم های قدرت، به عنوان مثال، کابینت های جبران از نوع GGD استفاده می شود.

اطلاعات سفارش

اگر مطمئن هستید که باید کابینت های GGD را سفارش دهید، لطفاً فوراً با Shangming تماس بگیرید و اطلاعات زیر را ارائه دهید:

نمودار مدار اصلی (تک مدار): باید چیدمان کلیدهای مدار داخلی و شینه ها را مشخص کنیم.

نمودار مدار کمکی (مدار دوم): منطق کنترل، چراغ های نشانگر و الزامات ابزار.

لیست کامپوننت: اینکه آیا مارک خاصی از کلیدهای مدار شکن مانند Schneider، ABB، Chint و غیره را مشخص می کنید.

رنگ کابینت: پیش‌فرض خاکستری روشن (RAL 7035)، قابل تنظیم است.

سوالات متداول

س: قطع کننده مدار چه اندازه ای را می توان در کابینت GGD نصب کرد؟

پاسخ: کابینت های GGD ظرفیت باربری بسیار بالایی دارند. خط اصلی ورودی می تواند مدار قطع کننده های جهانی تا 3150A یا حتی 4000A را در خود جای دهد. خطوط خروجی را می توان به طور انعطاف پذیر با کلیدهای مدار قالب بندی شده مطابق با الزامات مرتب کرد.

توجه: هنگام سفارشی سازی، باید مشخصات شینه را با ما مشخص کنید تا اطمینان حاصل شود که سطح مقطع شینه مسی با نیازهای افزایش دما جریان نامی مطابقت دارد.

س: این کابینت چقدر در جلوگیری از گرد و غبار و رطوبت موثر است؟

پاسخ: کابینت استاندارد GGD دارای رتبه حفاظتی IP30 است.

در کارخانه‌های پر گرد و غبار یا زیرزمین‌های مرطوب، می‌توان با افزودن نوارهای آب‌بندی و پانل‌های محافظ، امتیاز را تا IP40 افزایش داد.

با این حال، از آنجایی که به کانال های تهویه طبیعی متکی است، رتبه IP بیش از حد بالا بر اتلاف گرما تأثیر می گذارد. باید تعادلی بین حفاظت و اتلاف گرما برقرار شود.

س: آیا شینه های داخل کابینت GGD به صورت افقی یا عمودی قرار گرفته اند؟

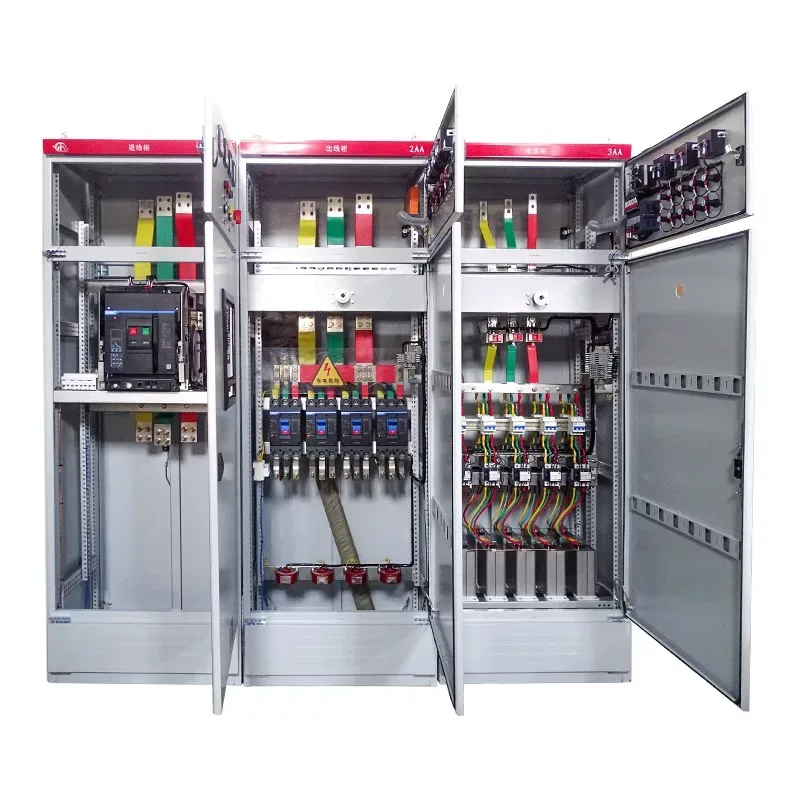

پاسخ: کابینت‌های GGD معمولاً از چیدمان شینه‌ای افقی در بالا استفاده می‌کنند.

این چیدمان نه تنها ثبات دینامیکی کابینت ها را افزایش می دهد، بلکه اتصال افقی چند کابینت GGD را نیز تسهیل می کند.
