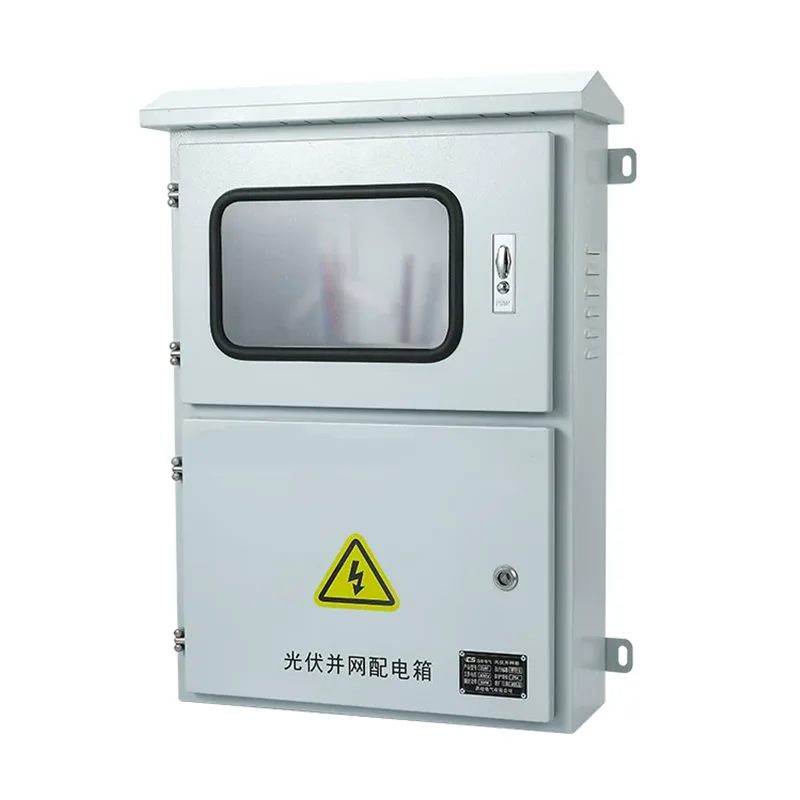

جعبه اتصال فتوولتائیک در فضای باز متصل به شبکه

جعبه های اتصال متصل به شبکه فتوولتائیک در فضای باز بین سمت DC یک سیستم تولید برق فتوولتائیک و اینورتر استفاده می شود. اگر می خواهید این محصول را با قیمت رقابتی سفارشی کنید، می توانید Shangming را انتخاب کنید و ما تامین کننده مورد اعتماد شما خواهیم بود.

توابع اصلی

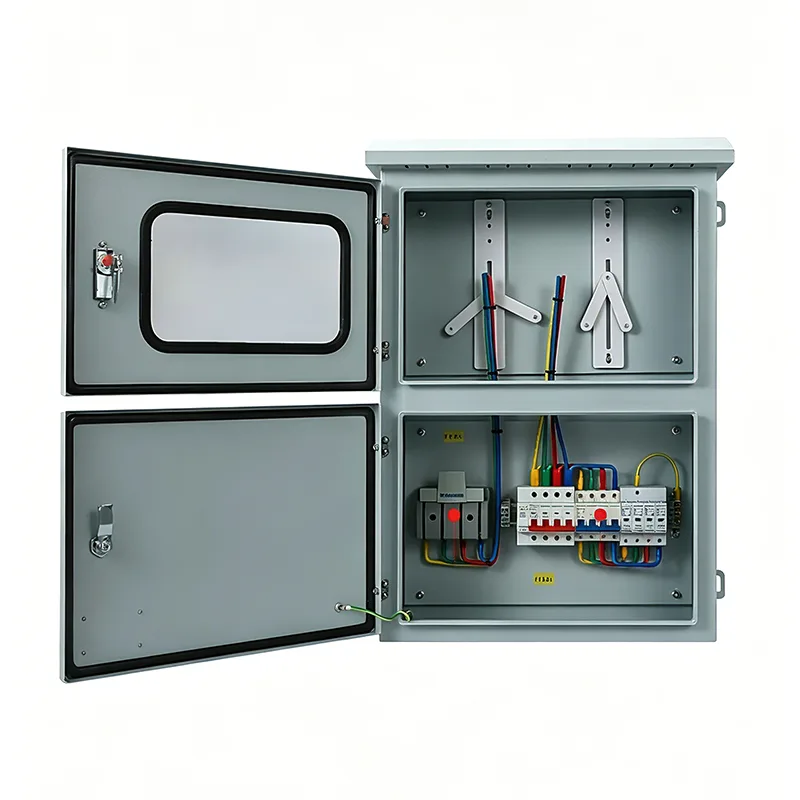

جعبه اتصال متصل به شبکه فتوولتائیک در فضای باز، حفاظت، جداسازی و نظارت را یکپارچه می کند. ما از شماره مدارهای سفارشی، اجزای مارک دار و عملکردهای هوشمند پشتیبانی می کنیم. برای راه حل های پیکربندی خاص و نقل قول، لطفا با ما تماس بگیرید.

1. گذرگاه رشته و توزیع جریان

نیروگاه های PV از چندین پنل خورشیدی تشکیل شده است که به صورت سری به هم متصل شده اند. جعبه اتصال متصل به شبکه به عنوان مکانیزم حفاظتی همگرا و شنتینگ عمل می کند.

تابع همگرا: توان DC را از چندین رشته به یک باس برای خروجی به اینورتر جمع آوری می کند، سیم کشی را ساده می کند و در هزینه کابل DC صرفه جویی می کند.

حفاظت شنتینگ: هر ورودی مجهز به یک فیوز DC مستقل است. هنگامی که یک اتصال کوتاه در یک رشته اتفاق می افتد، عیب به آن شاخه محدود می شود، بدون اینکه بر تولید برق عادی رشته های دیگر تأثیر بگذارد.

2. حفاظت از صاعقه و موج

از آنجایی که پنل های فتوولتائیک بر روی پشت بام های باز یا روی زمین نصب می شوند، به شدت در برابر صاعقه مستعد هستند. محافظ ولتاژ یکپارچه در داخل جعبه اتصال می تواند ولتاژهای بالا لحظه ای را در خط حس کند و اضافه ولتاژ را در عرض نانوثانیه به زمین تخلیه کند.

این به عنوان اولین خط دفاعی قبل از اینورتر عمل می کند و از برخورد صاعقه القایی که می تواند به قطعات الکترونیکی اینورتر آسیب برساند، جلوگیری می کند.

3. ایزوله ایمنی و قطع فیزیکی

محفظه مجهز به کلید عایق DC یا قطع کننده مدار ولتاژ بالا است. هنگامی که نیاز به تعمیر و نگهداری در اینورتر یا تجهیزات پایین دستی است، جدا کردن دستی جعبه اتصال تضمین می کند که طرف تعمیر و نگهداری کاملاً برق ندارد و از ایمنی پرسنل محافظت می کند.

محفظه متصل به شبکه Shangming با کارایی بالا و قابل اعتماد است و امکان قطع جریان ایمن را در حین کار کردن سیستم فراهم می کند و از ایجاد قوس های خطرناکی که می توانند باعث آتش سوزی شوند جلوگیری می کند.

4. حفاظت از شارژ معکوس

در صبح، عصر یا در روزهای ابری، ولتاژ خروجی رشته های مختلف ممکن است متفاوت باشد. بدون حفاظت، رشته هایی با ولتاژ بالاتر می توانند جریان را به رشته هایی با ولتاژ پایین تر برگردانند.

دیودهای شارژ معکوس اختیاری در دسترس هستند که اطمینان حاصل می کنند که جریان فقط به صورت یک طرفه به اینورتر می رسد و از گرمای بیش از حد موضعی یا حتی آتش سوزی ناشی از جریان معکوس جلوگیری می کند.

5. حفاظت از محیط زیست و نظارت بر وضعیت

از آنجایی که این محصول قرار است در فضای باز نصب شود، محفظه دارای رتبه حفاظتی IP65/IP66 برای جلوگیری از خوردگی آب باران و پیری UV است. اجزای دقیق داخلی به طور قابل اعتماد در طول عمر 25 ساله نیروگاه کار می کنند.

تابع مانیتورینگ هوشمند اختیاری جریان، ولتاژ و دمای داخلی هر رشته را در زمان واقعی نظارت می‌کند و در صورت تولید برق غیرعادی فوراً هشدار می‌دهد.

چرا جعبه های اتصال متصل به شبکه فتوولتائیک برای استفاده در فضای باز باید ضد آب باشند؟

سیستم های PV معمولاً بر روی پشت بام ها یا در زمین های باز نصب می شوند و جعبه های اتصال متصل به شبکه باید در برابر چالش های شدید زیر مقاومت کنند:

تغییرات شدید دما: دمای تابستان می تواند به بیش از 70 درجه سانتی گراد برسد، در حالی که دمای زمستان می تواند تا -30 درجه سانتی گراد کاهش یابد.

اشعه ماوراء بنفش: قرار گرفتن طولانی مدت در فضای باز در معرض نور خورشید به پایداری UV نیاز دارد. در غیر این صورت مستعد پیری هستند.

رطوبت و تراکم: آنها باید ضد باران و مجهز به دریچه تنفس برای تخلیه تراکم داخلی و جلوگیری از مرطوب شدن اجزای الکتریکی باشند.

بنابراین، برای استفاده عادی و برای جلوگیری از تعمیر و نگهداری مکرر در طول عملیات، حفظ عملکرد و طول عمر پایدار، طراحی ضد آب در فضای باز ضروری است.

سناریوهای کاربردی و توصیه های پیکربندی

جعبه های اتصال متصل به شبکه فتوولتائیک فضای باز Shangming را می توان در کل زنجیره صنعت فتوولتائیک، از پشت بام های مسکونی گرفته تا نیروگاه های زمینی در مقیاس بزرگ، استفاده کرد. ما توصیه های پیکربندی را بر اساس سناریوهای رایج ارائه خواهیم کرد.

1. سیستم های فتوولتائیک توزیع شده مسکونی

این نوع استفاده بسیار متداول است و عموماً بر روی پشت بام یا دیوار ویلاها یا خانه های خود ساخته در مناطق روستایی نصب می شود. چندین پانل فتوولتائیک را از جهت های مختلف روی سقف جمع آوری می کند و حفاظت اولیه در برابر صاعقه را فراهم می کند.

توصیه های پیکربندی: جعبه باید ظاهری تمیز و اندازه کوچک، ورودی 1 تا 4 رشته ای داشته باشد و مجهز به مانیتورینگ حفاظت در برابر آتش بسیار حساس باشد.

2. نیروگاه های صنعتی و تجاری پشت بام

در این حالت جعبه متصل به شبکه بر روی سقف های مسطح کارگاه های کارخانه، انبارهای لجستیک یا مراکز خرید بزرگ نصب می شود. برای ظرفیت تولید برق متوسط، ده‌ها رشته فتوولتائیک را قبل از ورود به یک اینورتر رشته‌ای از قبل ترکیب می‌کند.

توصیه های پیکربندی: جعبه نیاز به مقاومت در برابر خوردگی بالا، ورودی های 8-16 رشته ای دارد و معمولاً شامل یک ماژول ارتباطی هوشمند برای تسهیل پرسنل تعمیر و نگهداری برای مشاهده جریان هر شاخه در اتاق نظارت است.

3. نیروگاه های زمینی و بیابان های خورشیدی در مقیاس بزرگ

جعبه های جمع آوری توزیع شده در بیابان ها، کوه ها یا فضاهای باز بزرگ را جعبه های ترکیبی می نامند. به عنوان دستگاه های ترکیب کننده اولیه، جریان را از هزاران پنل خورشیدی جمع آوری کرده و آن را به یک اینورتر متمرکز منتقل می کنند.

توصیه پیکربندی: IP66، اختصاص داده شده به سیستم های ولتاژ بالا 1500 ولت، مجهز به دیودهای ضد معکوس و عملکردهای نظارت دقیق رشته، و دارای دریچه های خنک کننده / تنفس فعال.

4. سناریوهای کاربردی خورشیدی + فرامرزی

کارگاه های خورشیدی: نیرو را برای ایستگاه های شارژ وسایل نقلیه الکتریکی تامین می کند. جعبه اتصال برای محافظت از ایستگاه های شارژ پایین دست در برابر امواج خورشیدی بر روی ستون های اسکله نصب شده است.

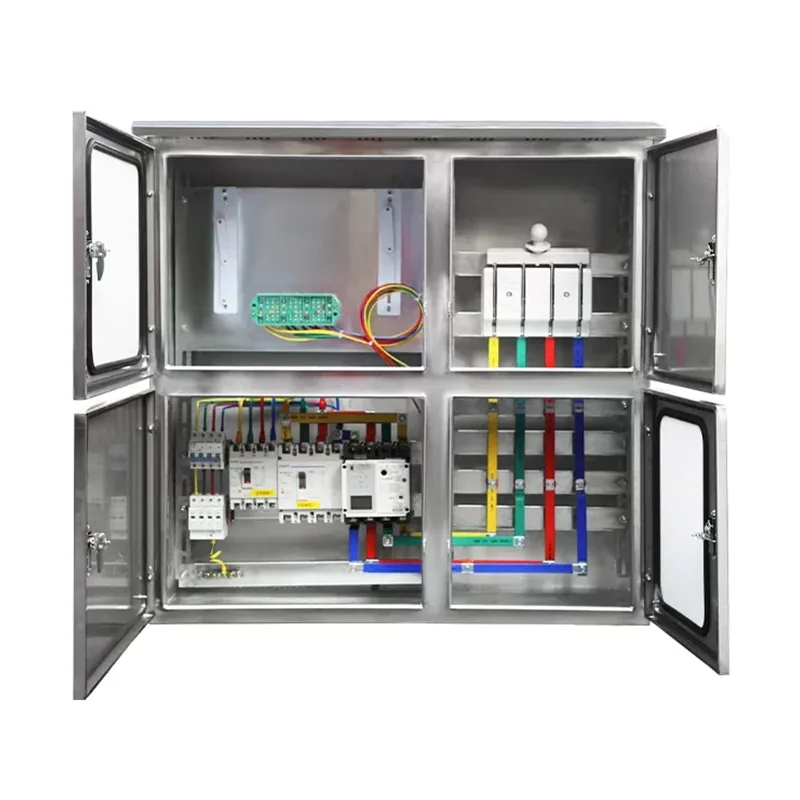

سیستم‌های مکمل خورشیدی کشاورزی و شیلات: بر روی براکت‌های بالای زمین‌های کشاورزی یا استخرهای ماهی نصب می‌شوند. الزامات ویژه برای مقاومت در برابر رطوبت و مقاومت در برابر خوردگی اسید / قلیایی وجود دارد. فولاد ضد زنگ توصیه می شود.

چرا ما را انتخاب کنید؟

Shangming از Yueqing، Wenzhou، چین، منطقه ای که به عنوان "پایتخت برق چین" مشهور است، سرچشمه می گیرد. با استفاده از زنجیره صنعتی توسعه یافته خوشه صنعت برق Yueqing، ما یک سیستم کنترل کیفیت و تولید دقیق و کارآمد ایجاد کرده ایم. مجموعه محصولات ما بیش از 200 سری و بیش از 6000 مدل را پوشش می دهد که مطابق با استانداردهای اصلی جهانی برق است.

انتخاب مجموعه‌های هوشمند کامل تجهیزات ما، عملکردهای سنجش IoT و نظارت از راه دور را ادغام می‌کند و امکان نظارت در زمان واقعی پارامترهایی مانند دما، رطوبت و جریان را فراهم می‌کند. این عملکرد پایدار و منبع تغذیه ایمن را تضمین می کند.
