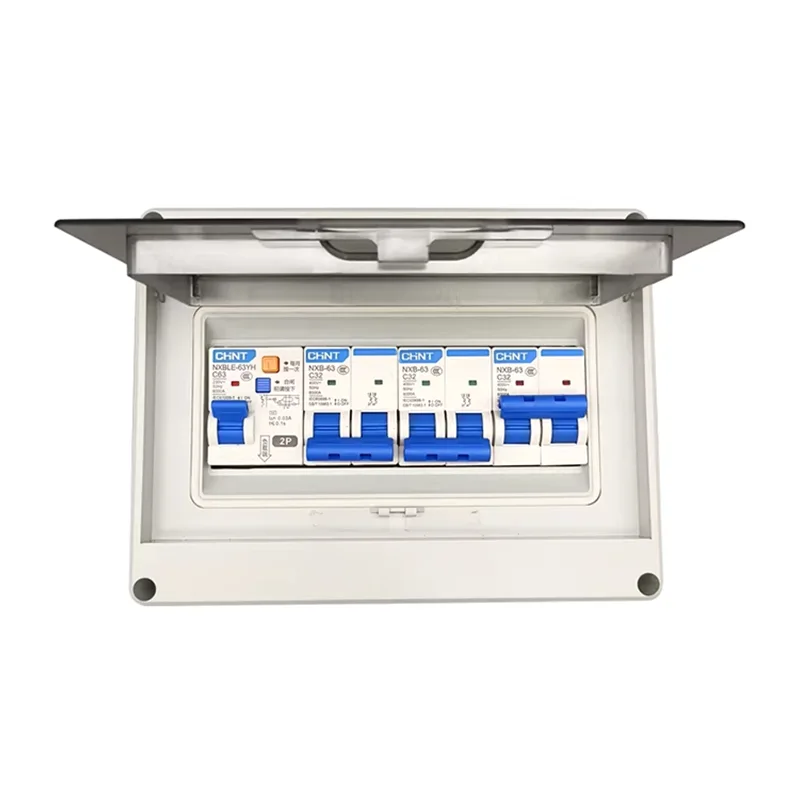

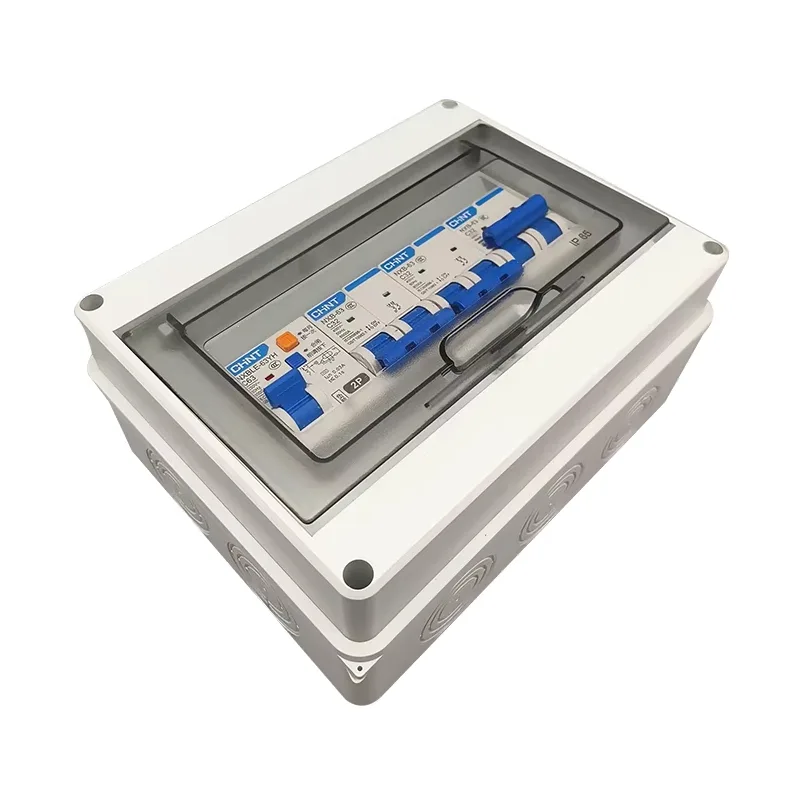

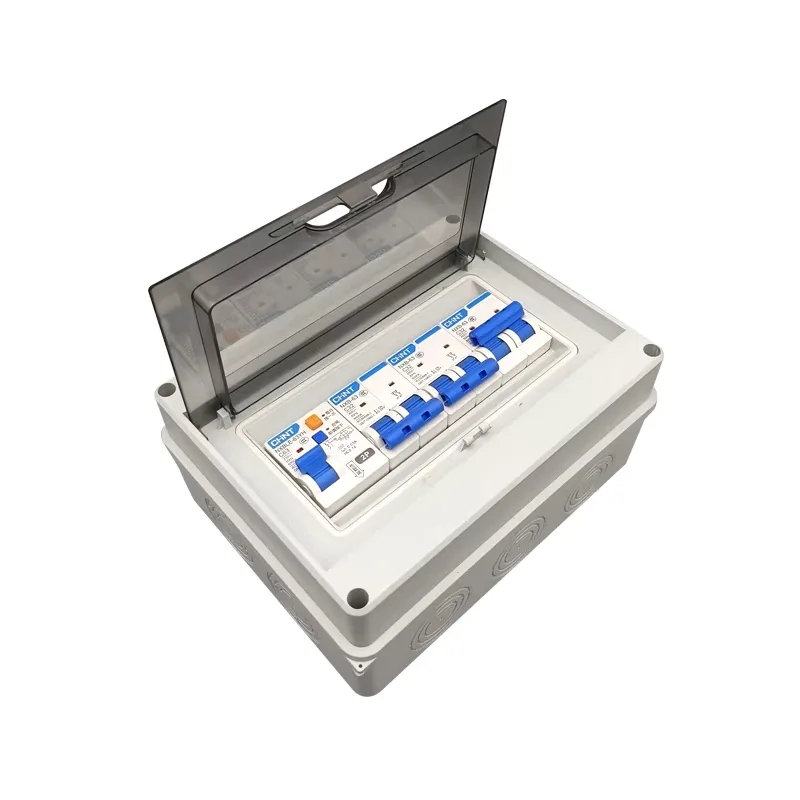

جعبه توزیع قطع کننده مدار هوا

انتخاب Shangming، یک شرکت چینی، به عنوان تامین کننده جعبه توزیع قطع کننده مدار هوا، به شما امکان دسترسی به پشتیبانی فنی و قیمت رقابتی را می دهد. این جعبه توزیع از نظارت هوشمند و کنترل از راه دور پشتیبانی می کند.

توابع اصلی

کنترل برق اصلی: به عنوان کلید اصلی ورودی برای سیستم ولتاژ پایین، جعبه توزیع قطع کننده هوا وظیفه کنترل کلید برق اصلی برای کل ساختمان یا خط تولید، کنترل وضعیت روشن/خاموش کل سیستم توزیع برق را بر عهده دارد.

حفاظت های چندگانه: تجهیزات حفاظت سه مرحله ای دقیق را ارائه می دهد: اضافه بار با تاخیر طولانی، تاخیر کوتاه اتصال کوتاه، اتصال کوتاه آنی و حفاظت از خطای زمین.

مانیتورینگ برق: قطع کننده مدار هوا می تواند یک کنترل کننده هوشمند را برای نمایش داده های بلادرنگ مانند ولتاژ، جریان، فرکانس و ضریب توان ادغام کند.

قفل کردن سلسله مراتبی: جعبه توزیع قطع کننده مدار هوا را می توان به طور منطقی با ترانسفورماتورهای بالادست یا کابینت های شاخه پایین دست قفل کرد تا از قطع شدن برق در مقیاس بزرگ، محافظت از کابل ها، تجهیزات و ایمنی پرسنل جلوگیری شود.

مقایسه محصول: جعبه توزیع قطع کننده مدار هوا در مقابل جعبه توزیع استاندارد

چگونه مشخصات جعبه توزیع قطع کننده مدار هوای مناسب را انتخاب کنیم؟

انتخاب صحیح نصب، نگهداری، عملکرد و طول عمر بعدی را بهبود می بخشد. Shangming، به عنوان سازنده جعبه های توزیع قطع کننده مدار هوا، توصیه هایی را بر اساس یک فرآیند انتخاب استاندارد ارائه می دهد: کاربرد → ولتاژ → جریان → ظرفیت اتصال کوتاه → فرم ساختاری → مشخصات کابینت → طرح خط خروجی → پیکربندی هوشمند → تأیید محیطی.

I. برنامه را روشن کنید

قبل از انتخاب مشخصات، ابتدا عملکرد جعبه توزیع قطع کننده هوا در سیستم خود را مشخص کنید.

جعبه توزیع خط ورودی اصلی ولتاژ پایین: به عنوان کلید اصلی برای کل سیستم ولتاژ پایین، مطابق با حداکثر بار و حداکثر جریان اتصال کوتاه عمل می کند.

جعبه توزیع اتوبوس: برای اتصال بین دو بخش شینه استفاده می شود. ملاحظات کلیدی ظرفیت اتصال و فرکانس کاری است.

جعبه توزیع فیدر بار مهم: تجهیزات حیاتی را تغذیه می کند که به قابلیت اطمینان بالا و حفاظت انتخابی نیاز دارد.

کاربردهای مختلف به مشخصات متفاوتی نیاز دارند. این اولین قدم است

II. ولتاژ نامی و نوع سیستم را تعیین کنید

ولتاژهای نامی رایج: AC 380 ولت / 400 ولت / 690 ولت، باید با سیستم منبع تغذیه در محل سازگار باشد.

نوع سیستم: سه ​​فاز سه سیم / سه فاز چهار سیم. لطفاً تأیید کنید که آیا یک خط خنثی (N) و یک خط زمین محافظ (PE) مورد نیاز است یا خیر.

ولتاژ نادرست و نوع سیستم مستقیماً تجهیزات را غیر قابل استفاده می کند.

III. را محاسبه کرده و Rated Current را انتخاب کنید

جریان بار واقعی را محاسبه کنید و جریان طراحی تمام مدارهای پایین دست را بر اساس حداکثر شرایط عملیاتی همزمان خلاصه کنید.

هنگام انتخاب، توصیه می کنیم یک حاشیه معقول، به طور کلی 10٪ تا 30٪ برای توسعه آینده رزرو کنید.

رتبه‌بندی‌های رایج جریان ACB: 630A، 800A، 1000A، 1250A، 1600A، 2000A، 2500A، 3200A، 4000A–6300A.

در اصل، جریان عملیاتی بلندمدت باید ≤ 80-90٪ جریان نامی ACB باشد.

IV. بررسی ظرفیت قطع اتصال کوتاه

بسیاری از مشتریان این نکته را هنگام انتخاب کلیدهای مدار نادیده می گیرند، اما این مهم است. ظرفیت شکست ناکافی می تواند خطرات ایمنی جدی ایجاد کند.

جریان اتصال کوتاه در نقطه نصب باید تعیین شود، از ظرفیت ترانسفورماتور، امپدانس و طول کابل محاسبه شود.

ظرفیت شکست منطبق را انتخاب کنید: Icu / Ics ≥ حداکثر جریان اتصال کوتاه سیستم.

رتبه بندی های رایج: 50kA، 65kA، 80kA، 100kA.

V. انتخاب ساختار قطع کننده مدار

ACB ثابت: هزینه کم، تعمیر و نگهداری نیاز به قطع برق دارد.

ACB نوع کشو: تعمیر و نگهداری راحت، از تعمیر و نگهداری بدون وقفه پشتیبانی می کند، که بیشتر در پروژه های صنعتی استفاده می شود.

VI. تعیین مشخصات و ساختار کابینت جعبه توزیع

ابعاد کابینت به مشخصات ACB، ظرفیت شینه و تعداد مدارهای خروجی بستگی دارد. انواع اصلی آن دیواری و کفی هستند.

درجه حفاظت: فضای داخلی: IP30 / IP40; فضای باز: IP54 / IP65.

VII. انتخاب پیکربندی گذرگاه و خط خروجی

مشخصات شینه باید بر اساس جریان نامی و مقطع شینه مسی با در نظر گرفتن افزایش دما و عملکرد طولانی مدت انتخاب شود.

انواع مدار خط خروجی: خط خروجی MCCB، خط خروجی MCB، خط خروجی مستقیم کابل.

آیا مدار پشتیبان مورد نیاز است؟ اگر چنین است، فضا را برای افزایش ظرفیت آینده رزرو کنید.

هشتم. ویژگی های هوشمند و پیکربندی لوازم جانبی

توابع اختیاری عبارتند از: نظارت بر جریان، ولتاژ و انرژی. رابط ارتباطی؛ باز و بسته شدن از راه دور؛ هشدار خطا و بازخورد وضعیت

نوع هوشمند برای پروژه های کارخانه، مرکز داده و ساختمان های عمومی توصیه می شود.

IX تایید شرایط محیطی و کاربری

لطفاً عوامل محیطی زیر را تأیید کنید:

دمای محیط (برای دماهای بالا نیاز به کاهش وزن است)

ارتفاع نصب

وجود گرد و غبار، رطوبت یا گازهای خورنده

آیا طراحی لرزه ای لازم است؟
