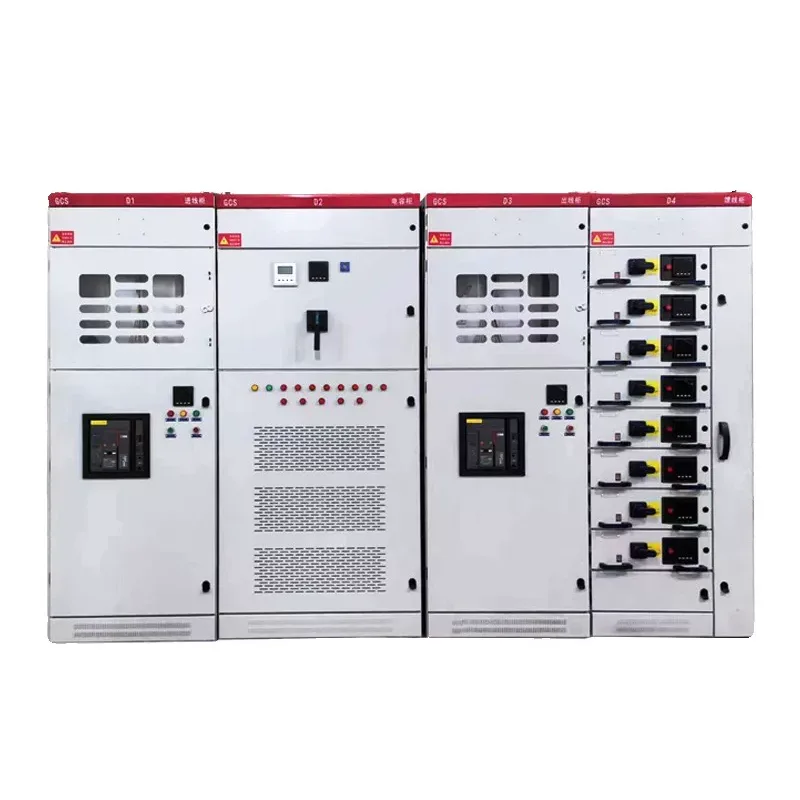

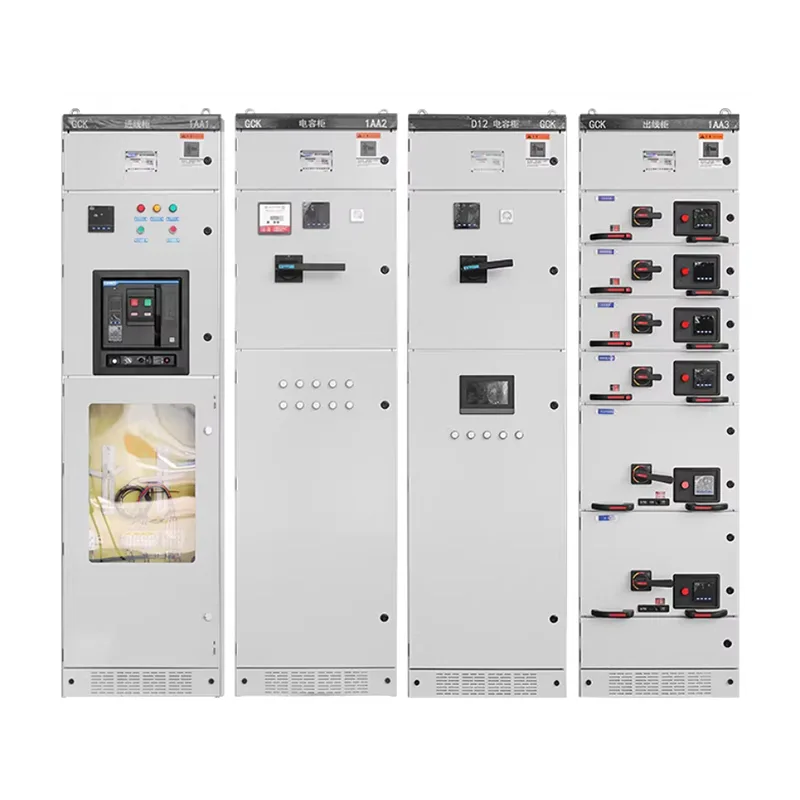

کلید ولتاژ پایین GCS

Switchgear ولتاژ پایین GCS دارای ساختار ساده، سازگاری با اجزای خوب است و 20٪ - 35٪ ارزان تر از MNS است و برای پروژه های حساس به بودجه مناسب است. اگر علاقه مند به انتخاب این محصول و شروع به توسعه طرح پروژه هستید، لطفا با Shangming، تامین کننده قابل اعتماد از Yueqing، Wenzhou، چین تماس بگیرید.

ویژگی های محصول

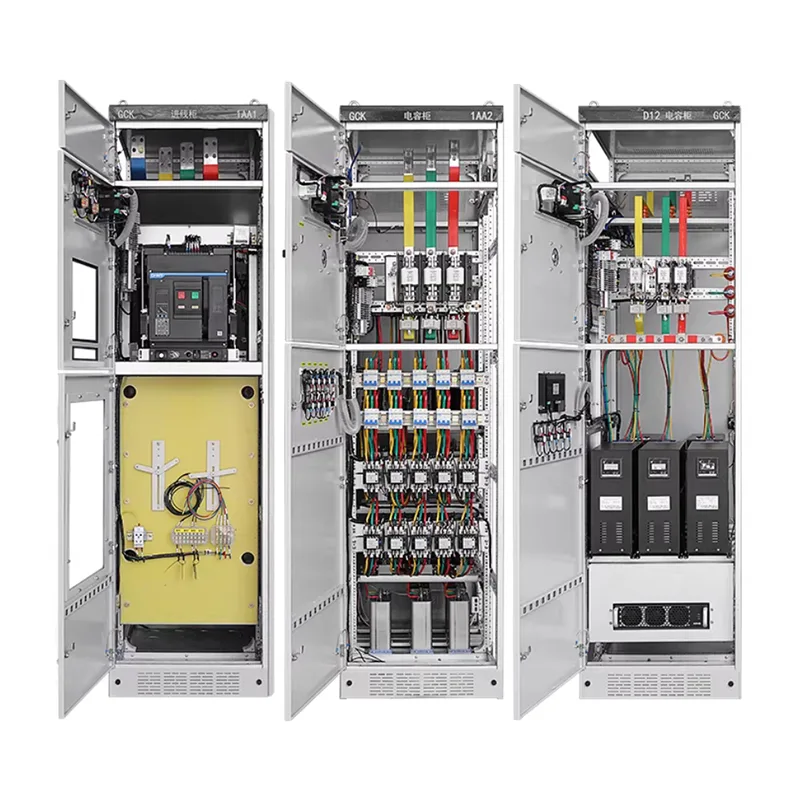

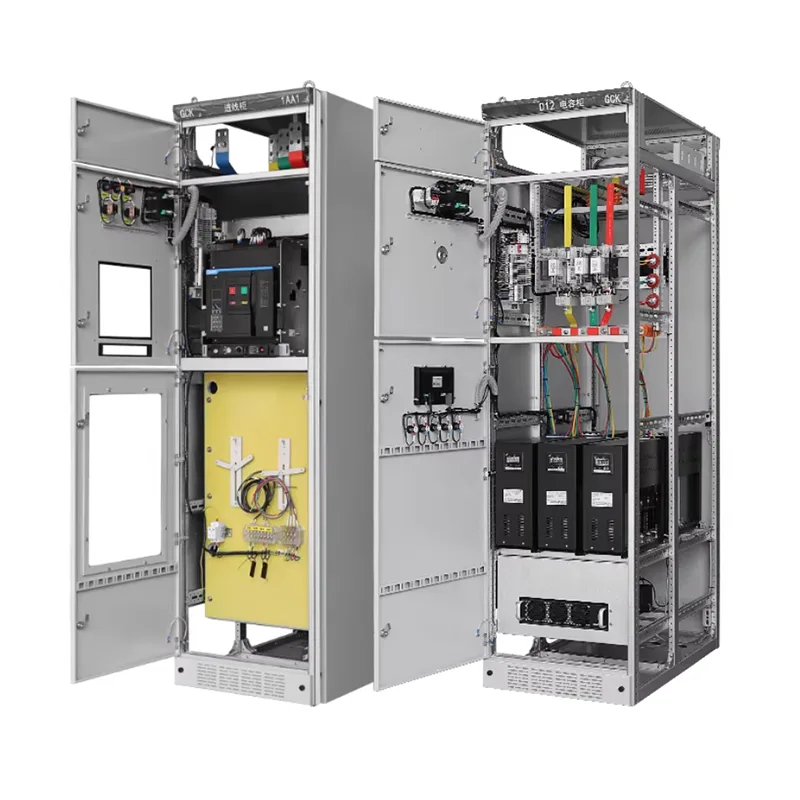

تابلو برق ولتاژ پایین قابل برداشت GCS قابلیت اطمینان بالای MNS را با سهولت عملکرد GGD ترکیب می کند و آن را برای سیستم های توزیع برق ولتاژ پایین با مدارهای زیاد، تعمیر و نگهداری مکرر و تمرکز بر کنترل هزینه های کلی ایده آل می کند.

1. ساختار ماژولار قابل برداشت

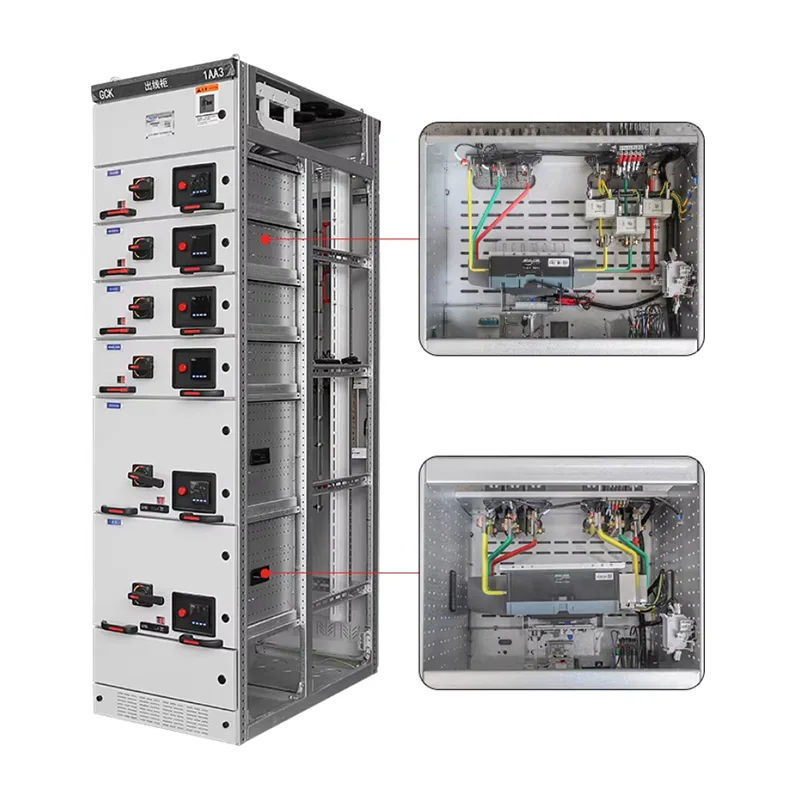

واحدهای عملکردی GCS از یک طراحی استاندارد از نوع کشو استفاده می کنند که امکان جاگذاری و برداشتن سریع را فراهم می کند. در صورت خرابی یا تعمیر و نگهداری یک مدار، واحد را می توان به طور مستقل بدون تأثیر بر عملکرد سایر مدارها خارج کرد و زمان قطع برق و هزینه های تعمیر و نگهداری را کاهش داد.

طراحی مدولار تابلو، تطبیق پذیری قوی را ارائه می دهد، که توسعه یا جایگزینی آینده را تسهیل می کند.

2. سطح ایمنی بالا

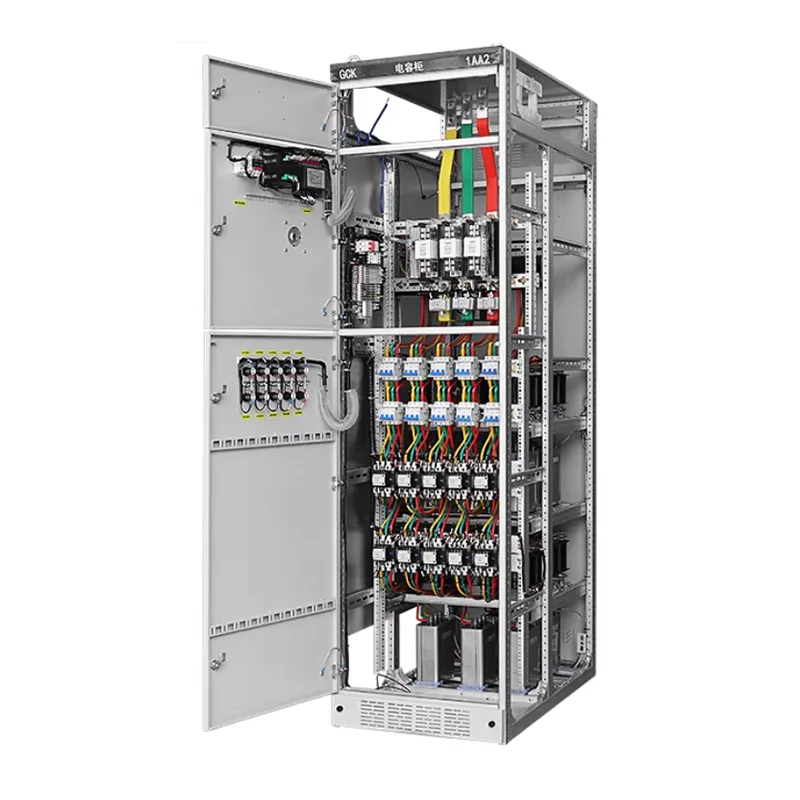

کابینت GCS به صورت داخلی تقسیم می شود: یک محفظه شینه، یک محفظه واحد عملکردی و یک محفظه کابل. این نواحی عملکردی برای جلوگیری از انتشار خطا به طور موثر ایزوله می شوند.

ما از گزینه هایی برای سطوح حفاظتی بالاتر پشتیبانی می کنیم که می توانند بر اساس شرایط عملیاتی واقعی سفارشی شوند.

ویژگی‌های ایمنی ایمنی و پایداری عملیاتی را افزایش می‌دهند و نیازهای برق پروژه‌های صنعتی و کارهای عمومی را برآورده می‌کنند.

3. تعمیر و نگهداری و بهره برداری راحت

واحد کشو دارای موقعیت‌های تست، کار و قطع اتصال است که امکان بازرسی و تعویض را حتی در شرایط خاموش یا نیمه برق دار فراهم می‌کند. سیم کشی و فضای عملیاتی به طور منطقی طراحی شده است، و آن را برای پرسنل تعمیر و نگهداری کاربر پسند می کند و برای سیستم هایی که نیاز به تعمیر و نگهداری مکرر دارند، مانند سناریوهای MCC، مناسب است.

4. کاربرد گسترده

کابینت GCS را می توان به عنوان کابینت توزیع، کابینت تغذیه، مرکز کنترل موتور (MCC) و غیره استفاده کرد که از ترکیبات مختلف اجزای الکتریکی پشتیبانی می کند و با ظرفیت های مختلف و نیازهای کمیت مدار سازگار است. یک سیستم واحد می تواند چندین نیاز برنامه را پوشش دهد.

5. مقرون به صرفه بودن بالا

در مقایسه با کابینت های قابل برداشت MNS، GCS ساختار ساده تر و هزینه های قابل کنترل تری دارد.

در مقایسه با تابلو برق ثابت، مزایای قابل توجهی در ایمنی و قابلیت نگهداری ارائه می‌دهد و به ویژه برای پروژه‌های مقیاس متوسط ​​تا بزرگ یا پروژه‌های حساس به بودجه مناسب است و به تعادل بین عملکرد و هزینه دست می‌یابد.

چگونه می توان یک کلید ولتاژ پایین GCS را نگهداری کرد؟

برای افزایش عمر مفید آن، جلوگیری از نقص عملکرد و اطمینان از منبع تغذیه مداوم، نگهداری مناسب بسیار مهم است. Shangming مستندات جامعی را ارائه می دهد و پیشنهاداتی را ارائه می دهد.

I. بازرسی روزانه

1. بررسی نشانگر عملیات: چراغ های نشانگر پانل کشو نباید به طور غیر عادی چشمک بزنند. جریان آمپر متر باید متعادل باشد.

2. بررسی افزایش دما: از یک دماسنج مادون قرمز دستی برای اندازه گیری افزایش دمای کانکتور شین اصلی، کانکتورهای اصلی کشو و پایانه های ورودی/خروجی قطع کننده مدار استفاده کنید. ≤40K (≤80℃ در دمای محیط +40℃).

3. بررسی بو/صدای غیرعادی: بوی سوختن، صداهای ترشح یا صداهای وزوز را بررسی کنید.

4. چک کردن مهر و موم درب و تمیز کردن: آیا مهر و موم درب کابینت قدیمی است؟ آیا گرد و غبار داخلی وجود دارد؟

5. بررسی موقعیت کشو: آیا همه کشوها در موقعیت های متصل هستند؟ شل هستند؟

II. تعمیر و نگهداری دوره ای

مرحله 1: آماده سازی خاموش کردن اطمینان حاصل کنید که منبع تغذیه بالادست قطع شده است و ولتاژ را آزمایش کنید.

مرحله 2: کشویی که نیاز به نگهداری دارد را به حالت باز ببرید و آن را کاملا بیرون بکشید. توجه داشته باشید که دوشاخه های اولیه به طور خودکار قطع می شوند. شاخه های ثانویه را می توان به صورت دستی جدا کرد.

مرحله 3: تعمیر و نگهداری واحد کشو. اجزای مختلف به روش‌های نگهداری متفاوتی از جمله تمیز کردن و آزمایش نیاز دارند.

مرحله 4: تعمیر و نگهداری داخلی کابینت

شینه اصلی: پیچ و مهره های شل را بررسی کنید.

شینه شاخه عمودی: گرد و غبار انباشته شده را تمیز کنید و غلاف های عایق آسیب دیده را بررسی کنید.

محفظه کابل: کابل ها را سازماندهی کنید و گرم شدن بیش از حد یا تغییر رنگ انتهای کابل ها را بررسی کنید.

سیستم زمین: مقاومت اتصال به زمین را بین شین PE و کابینت اندازه گیری کنید (باید ≤0.1Ω باشد).

مرحله 5: تست عملکردی

کشو را به موقعیت اتصال برگردانید. پس از روشن شدن، مدار کنترل را در موقعیت تست تست کنید. آزمایش بدون بار را به مدت 10 دقیقه انجام دهید تا اطمینان حاصل کنید که هیچ ناهنجاری وجود ندارد.

اقدامات احتیاطی کلیدی در تعمیر و نگهداری

1. هرگز ماژول های اولیه را در حالی که روشن هستند وصل یا از برق جدا نکنید.

ماژول های اولیه در مدار اصلی جریان بالایی دارند و باید فقط پس از باز بودن کشو و خاموش شدن سیستم کار کنند.

در غیر این صورت، ممکن است قوس الکتریکی ایجاد شود که منجر به آسیب شخصی یا آسیب به تجهیزات شود.

2. کشوهایی با اندازه های مختلف را با هم مخلوط نکنید.

کشوهای GCS در اندازه های 1/2، 1، 2 و 3 واحد طراحی شده اند که ارتفاع آنها کاملاً مطابق با موقعیت های ماژول اولیه است.

نصب نادرست منجر به عدم تراز ماژول، تماس ضعیف و گرم شدن بیش از حد می شود.

3. به طور منظم اینترلاک پنج ضخیم را بررسی کنید.

تست: با بسته شدن کلید مدار، آیا می توان کشو را بیرون کشید؟ نباید.

اگر اینترلاک خراب شد، فوراً استفاده را متوقف کرده و برای جلوگیری از عملکرد نادرست تعمیر کنید.

4. افزایش اقدامات ضد تراکم در محیط های مرطوب.

اگر پروژه شما در فصل بارندگی یا در یک کارخانه آب قرار دارد، ماهانه عملکرد بخاری را بررسی کنید.

هنگام تأیید راه حل، می توانید یک کنترل کننده تراکم هوشمند برای شروع و توقف خودکار نصب کنید.

سوالات متداول

س: هنگام سفارشی کردن کابینت تابلو برق، چگونه بین نوع ثابت (GGD) یا نوع قابل برداشت (GCS/MNS) انتخاب کنم؟

A: GGD زمانی مناسب است که: بودجه محدود، تک بار، کمک هزینه تعمیر و نگهداری قطع برق، یا محیط سخت. سیم کشی ثابت در این موارد قابل اعتمادتر است.

GCS/MNS زمانی مناسب است که: خطوط تولید اصلی تلفات قطعی برق قابل توجهی داشته باشند، مدارهای متعدد با فضای محدود، نیاز به تعمیر و نگهداری سریع خط زنده داشته باشند، و اتوماسیون و هوشمندی بالا را در اولویت قرار دهند.

س: ارتفاع چگونه بر سفارشی سازی تابلو برق تاثیر می گذارد؟

پاسخ: در ارتفاعات بالای 1000 متر، هوای رقیق باعث کاهش اتلاف گرما و ظرفیت عایق می شود.

در صورت نیاز به افزایش شکاف هوا، عایق های درجه بالاتر یا کاهش در هنگام انتخاب، باید در طول سفارشی سازی به ما اطلاع دهید.

س: چرا بیرون کشیدن یا قرار دادن کشوهای تابلو برق فشار ضعیف GCS گاهی اوقات دشوار است؟

A: تغییر شکل ریل راهنما: این ممکن است به دلیل ناهمواری پایه در هنگام نصب باشد که باعث اعوجاج کابینت می شود.

قفل شدن: بررسی کنید که آیا کلید مدار کاملاً در موقعیت باز قرار دارد یا خیر. برای ایمنی، اینترلاک مکانیکی کشو را زمانی که کلید مدار درگیر است قفل می کند.

خرابی روغن کاری: عدم نگهداری طولانی مدت می تواند باعث سفت شدن مکانیسم مکانیکی شود. کشو را به زور فشار ندهید یا نکشید. هر گونه اجسام خارجی را بردارید و مقدار مناسبی روان کننده بمالید.
