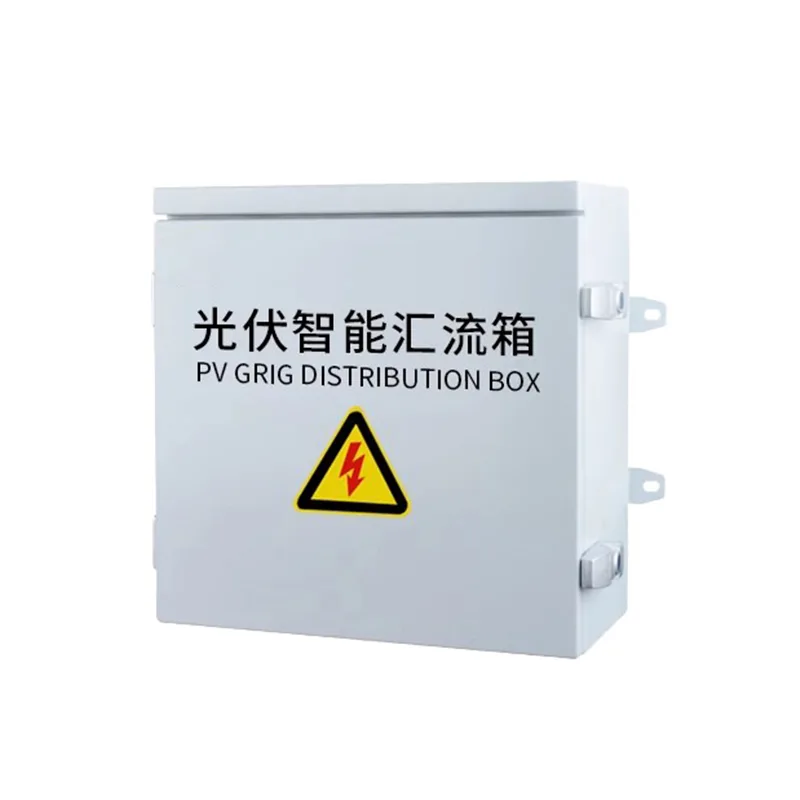

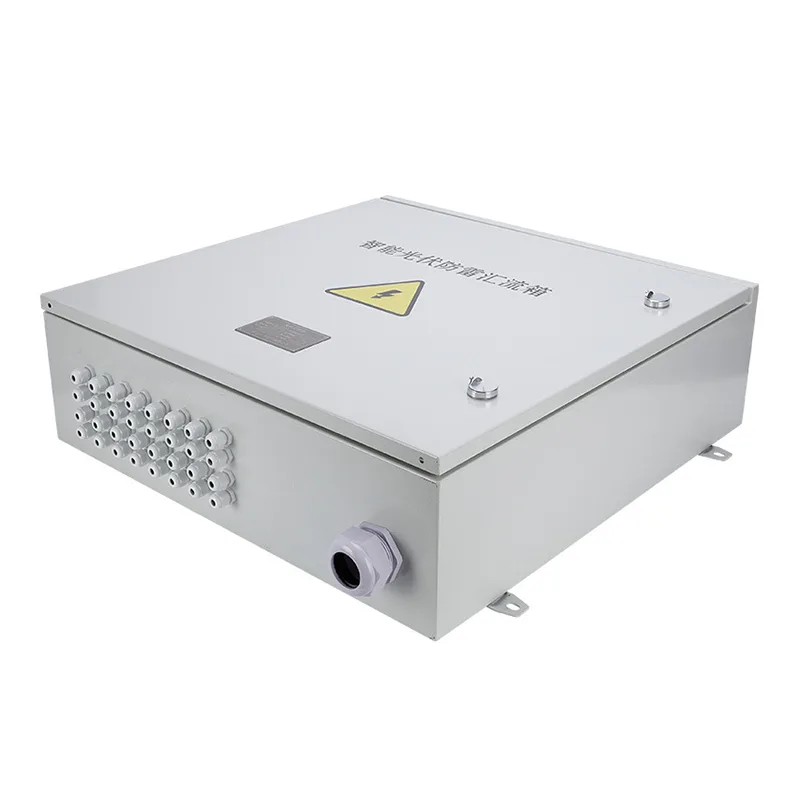

جعبه کمباین فتوولتائیک

Shangming یک تولید کننده جعبه ترکیبی فتوولتائیک با کیفیت بالا از چین است. ما کارخانه خودمان را با بیش از 5 خط تولید داریم و محصولات با مشخصات استاندارد به راحتی برای خرید با تحویل سریع در دسترس هستند. سفارشی سازی نیز نقطه قوت ما است. لطفاً برای بحث در مورد راه حل ها و دریافت پیشنهاد رایگان با ما تماس بگیرید.

چرا جعبه های کمباین فتوولتائیک مورد نیاز هستند؟

در یک نیروگاه فتوولتائیک در مقیاس متوسط ​​تا بزرگ، به طور معمول صدها یا حتی هزاران پنل خورشیدی وجود دارد. اگر هر پانل مستقیماً به اینورتر وصل می شد، مشکلات زیادی ایجاد می کرد. اولاً، سیم‌کشی نامرتب خواهد بود، دشواری ساخت و ساز را به شدت افزایش می‌دهد و مصرف مقدار زیادی کابل DC هزینه‌ها را به میزان قابل توجهی افزایش می‌دهد.

به طور همزمان، تلفات افزایش می یابد و انتقال جریان های کوچک در فواصل طولانی منجر به افت ولتاژ قابل توجهی می شود. بعداً، تعمیر و نگهداری نیز به یک مشکل چالش برانگیز تبدیل خواهد شد، زیرا یافتن سریع رشته های معیوب دشوار خواهد بود.

اینجاست که جعبه های ترکیبی وارد می شوند و این مشکلات را حل می کنند. آنها مانند یک مرکز حمل و نقل عمل می کنند و جریان های کوچک را به یک خروجی واحد همگرا می کنند.

ترکیب ماژول

توابع اصلی

جمع آوری جریان: جعبه ترکیب کننده فتوولتائیک به طور مرکزی جریان DC را از چندین ماژول فتوولتائیک خارج می کند و تعداد کابل های DC را کاهش می دهد و پیچیدگی و هزینه سیستم را کاهش می دهد.

محافظت از سیستم: جعبه ترکیب کننده جریان اضافه، اتصال کوتاه، اتصال معکوس و حفاظت از نوسانات را برای هر رشته و کل خروجی فراهم می کند و از تشدید خطا جلوگیری می کند.

جداسازی ایمنی: یک سوئیچ قطع DC، قطع سریع اتصال را در حین تعمیر و نگهداری یا نقص امکان پذیر می کند و ایمنی عملیاتی را بهبود می بخشد.

نظارت بر عملیات: اگر یک مدل هوشمند انتخاب شود، نظارت در زمان واقعی جریان رشته، ولتاژ، دما و وضعیت حفاظت در برابر صاعقه امکان پذیر است، که محل خطا و تجزیه و تحلیل عملکرد را تسهیل می کند.

انواع اصلی

انواع مختلف جعبه های ترکیبی فتوولتائیک (PV) در محل نصب، سطح ولتاژ و سطح هوشمندی در یک سیستم، مطابق با سناریوهای کاربردی مختلف متفاوت است.

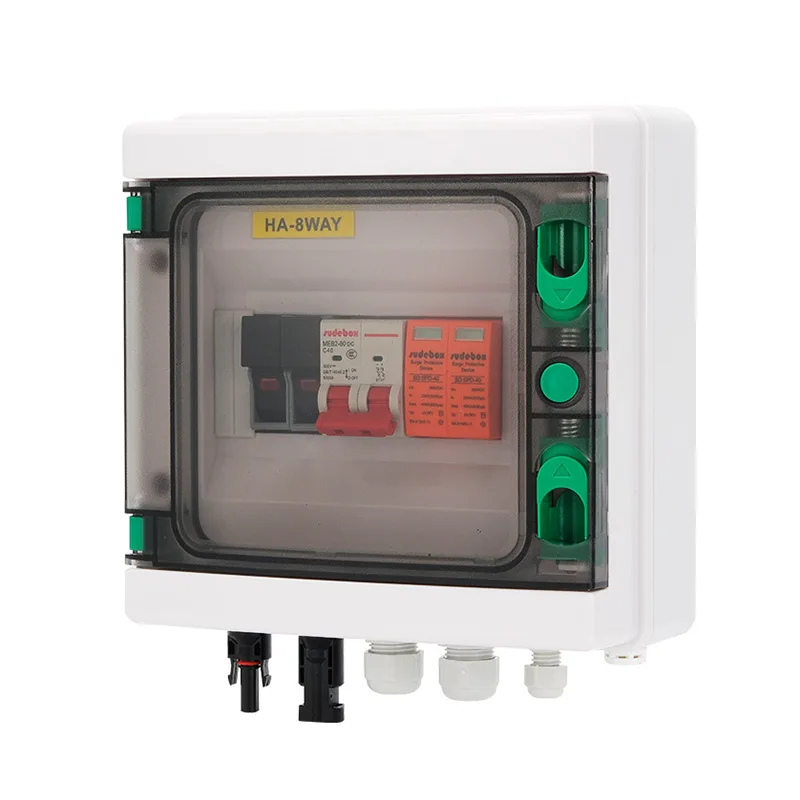

1. جعبه کمباین DC

رایج ترین در نیروگاه های PV، نصب شده بین ماژول های PV و اینورتر DC.

عملکرد: توان DC را از چندین رشته PV ترکیب می کند و آن را به یک اینورتر متمرکز می دهد.

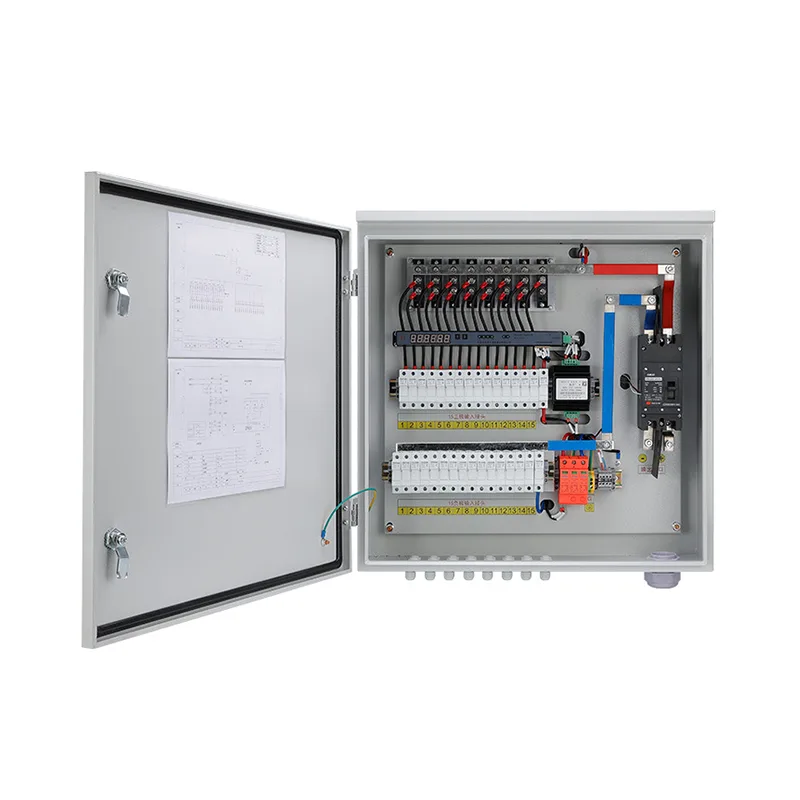

پیکربندی هسته: شامل فیوزهای DC، قطع کننده های مدار DC و SPD می باشد.

سناریوهای قابل اجرا: نیروگاه های زمینی در مقیاس بزرگ، سیستم های PV متمرکز.

2. AC Combiner Box

عمدتاً در سیستم هایی که از اینورترهای رشته ای استفاده می کنند استفاده می شود. بین سمت خروجی AC اینورتر و ترانسفورماتور افزایش دهنده نصب می شود.

عملکرد: خروجی برق AC از چندین اینورتر رشته را ترکیب می کند.

پیکربندی هسته: قطع کننده های مدار متناوب، محافظ های جریان برق متناوب، سوئیچ های قطع و وصل. برخی ممکن است دارای یک کنتور انرژی نیز باشند.

سناریوهای قابل اجرا: PV تجاری و صنعتی روی پشت بام، نیروگاه های زمینی با استفاده از اینورترهای توزیع شده.

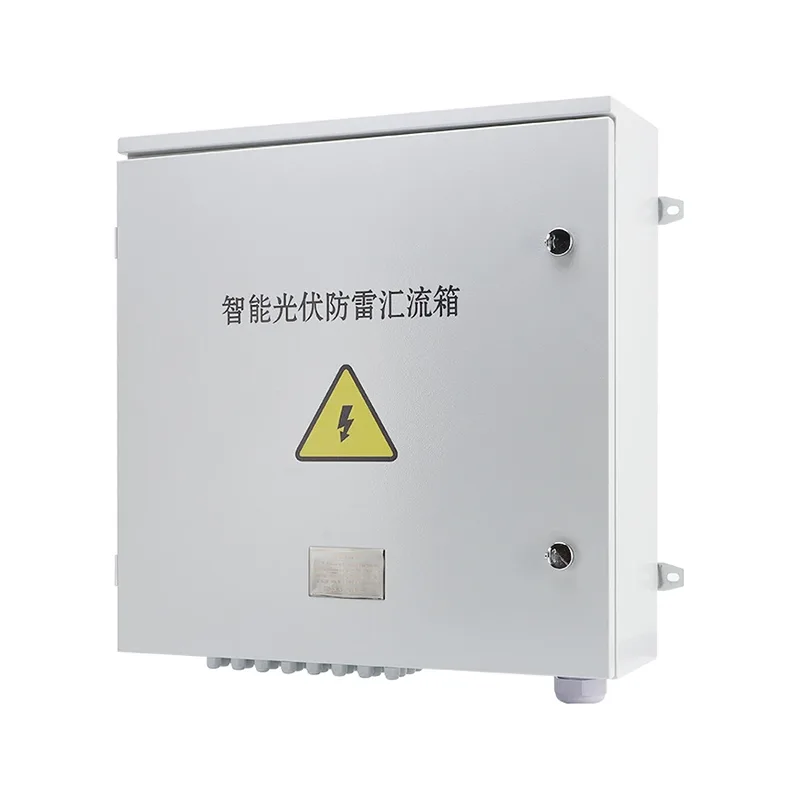

3. جعبه کمباین هوشمند

این نوع جعبه یک ماژول مانیتورینگ را به جعبه ترکیبی اصلی اضافه می کند و در حال حاضر انتخاب اصلی برای نیروگاه های متوسط ​​تا بزرگ است.

عملکردها: علاوه بر ترکیب جریان، می تواند جریان هر خط ورودی، ولتاژ کل، دمای داخلی و وضعیت محافظ برق را در زمان واقعی نظارت کند.

مزایای فنی: از طریق آپلود داده ها، پرسنل تعمیر و نگهداری می توانند از راه دور تعیین کنند که کدام پانل های خورشیدی سایه یا آسیب دیده اند و امکان تعمیر و نگهداری دقیق را فراهم می کند.

گارانتی و خدمات پس از فروش

کارخانه Shangming تضمین کیفیت، به ویژه 1 سال گارانتی برای محصولات سفارشی و 2 سال گارانتی برای محصولات استاندارد ارائه می دهد. گارانتی عیوب مواد کابینت، خرابی قطعات (در صورت استفاده معمولی)، و مسائل مربوط به فرآیند ساخت را پوشش می دهد. خسارات ناشی از نصب نادرست، استفاده نادرست، بلایای طبیعی یا تغییرات غیرمجاز تحت پوشش قرار نمی‌گیرد.

در صورت بروز مشکلات پس از فروش، طبق روند زیر به آنها رسیدگی می کنیم: مشکل را گزارش کنید (عکس/فیلم از نقص و شماره سفارش را ارائه دهید) ← تیم فنی ظرف 4 ساعت پاسخ می دهد ← تشخیص از راه دور (راهنمای رایگان در مورد تنظیم پارامترها یا تعویض قطعات کوچک؛ قطعات تعویض رایگان در مدت زمان گارانتی رفع نمی شود) ← اگر مشکل موتور در سایت رفع نشود یا مشکل در سایت برطرف شود. برای تعمیر/تعویض بازگردانده می شود (هزینه های دوره گارانتی بر عهده ما خواهد بود). در مواقع اضطراری، می توان ابتدا محصولات جایگزین را برای به حداقل رساندن ضرر مشتری تهیه کرد.
