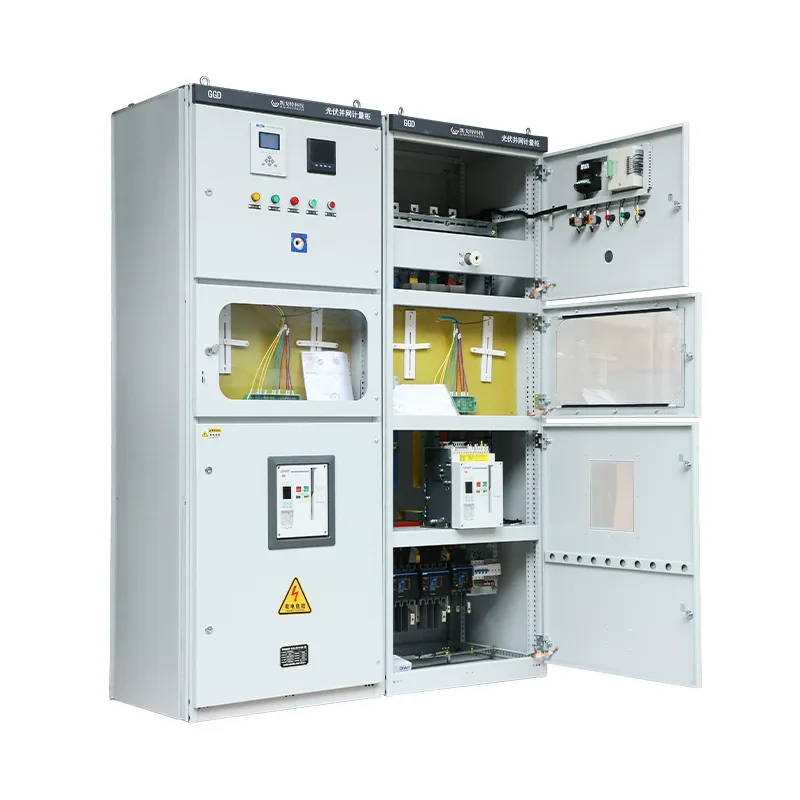

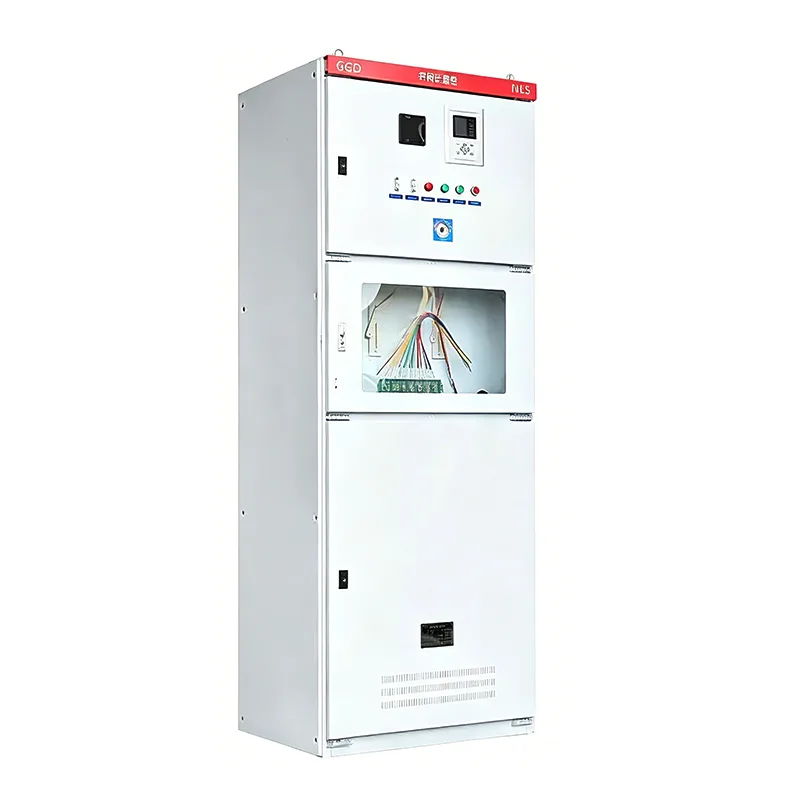

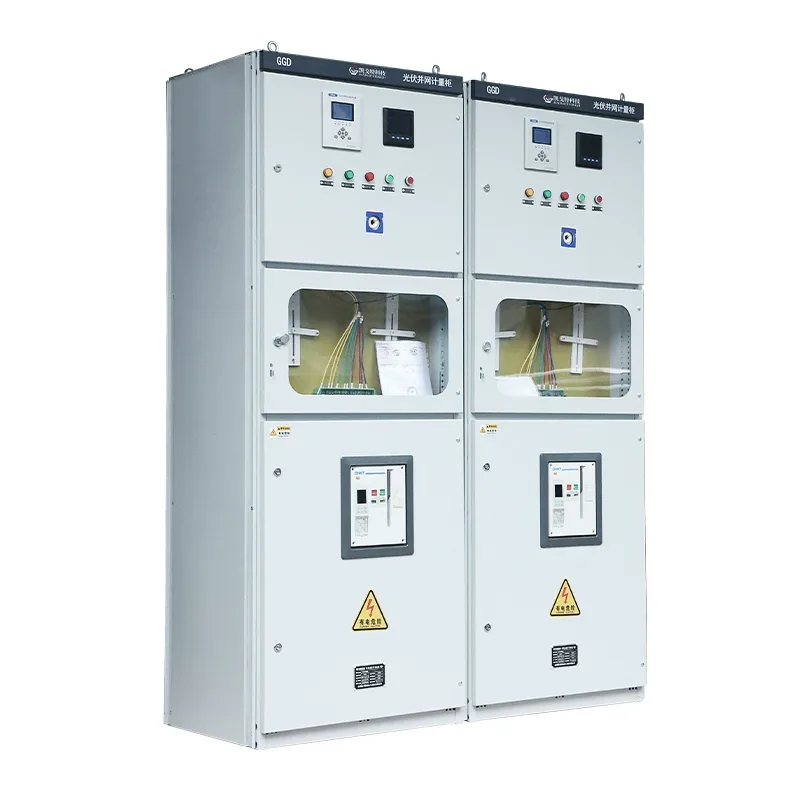

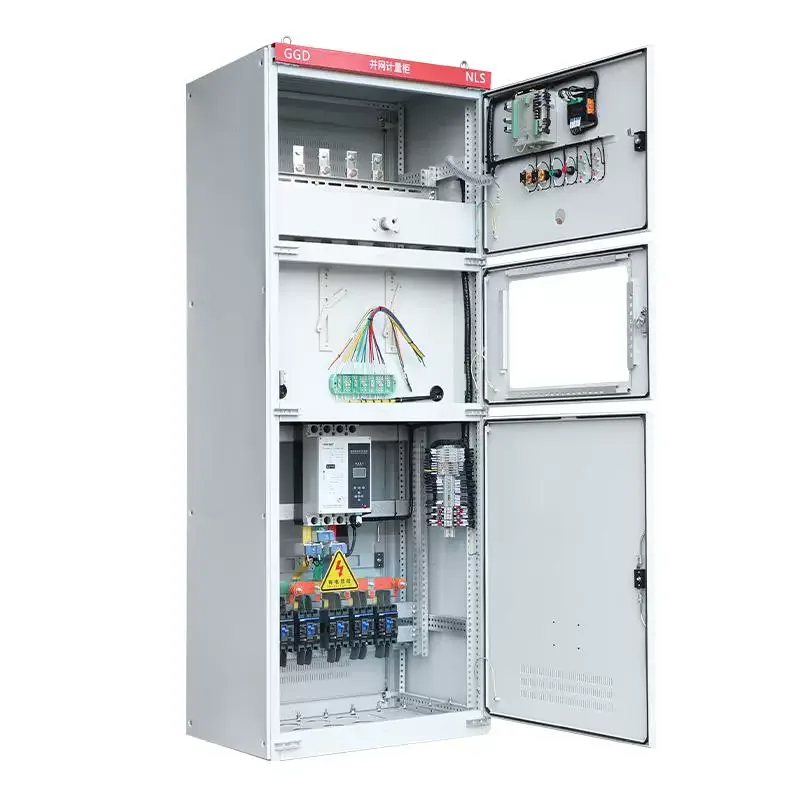

کابینت متصل به شبکه فتوولتائیک

کابینت های متصل به شبکه فتوولتائیک نقش مهمی در حفاظت، اندازه گیری، جداسازی، ضد جزیره ای شدن و تبادل داده ایفا می کنند. آنها توسط سازنده حرفه ای Shangming طراحی و تولید می شوند. ما گارانتی ارائه می دهیم و اسناد و گواهینامه کامل را با سفارش شما ارائه می دهیم.

وظایف یک کابینت متصل به شبکه فتوولتائیک چیست؟

جمع آوری نیرو: کابینه متصل به شبکه PV خروجی برق AC را از یک یا چند اینورتر رشته جمع آوری می کند.

جداسازی ایمنی: هنگامی که شبکه تحت تعمیر است یا سیستم PV خراب می شود، منبع تغذیه را از طریق قطع کننده های مدار یا سوئیچ ها قطع می کند و ایمنی پرسنل و تجهیزات را تضمین می کند.

عملکردهای حفاظتی: کابینه متصل به شبکه PV دارای محافظت در برابر جریان اضافه، اضافه ولتاژ، کم ولتاژ و ناهنجاری فرکانس است. مهمتر از همه، دارای حفاظت ضد جزیره ای است که به طور خودکار نقطه اتصال به شبکه را قطع می کند، زمانی که شبکه اصلی نتواند از انتقال معکوس برق و شوک الکتریکی احتمالی به پرسنل تعمیر و نگهداری جلوگیری کند.

اندازه گیری و نظارت: تجهیزات دارای یک کنتور برق داخلی است که معمولاً یک کنتور دو طرفه است که هم برق تولید شده و هم مصرف شده را ثبت می کند.

تفاوت بین کابینت متصل به شبکه فتوولتائیک و جعبه ترکیبی فتوولتائیک

اقدامات احتیاطی نصب

هنگام نصب کابینت متصل به شبکه فتوولتائیک، باید تا حد امکان نزدیک به ترانسفورماتور یا کابینت توزیع اصلی نصب شود. کابل های کوتاهتر باعث افت ولتاژ کمتری می شود. اگر کابل بیش از حد طولانی باشد، ولتاژ در نقطه اتصال به شبکه در حین تولید بیش از حد برق افزایش می‌یابد و باعث می‌شود که حفاظت از اضافه ولتاژ اینورتر ایجاد شود و باعث قطع مکرر شود.

برای جعبه های متصل به شبکه در فضای باز، نصب در نور مستقیم خورشید اکیدا ممنوع است. دمای بالا می تواند باعث قطع شدن حرارتی مدار شکن شود و منجر به خاموش شدن کاذب شود. توصیه می کنیم محل را در دیوار شمالی ساختمان انتخاب کنید یا سایبان را نصب کنید.

لطفاً مطمئن شوید که حداقل 800 میلی متر تا 1000 میلی متر فضای عملیاتی در جلوی کابینت باقی مانده است تا اطمینان حاصل شود که اپراتور می تواند به سرعت کلید قطع را در مواقع اضطراری بچرخاند.

سوالات متداول

س: چرا قطع کننده مدار در کابین متصل به شبکه در هنگام اوج تولید برق در ظهر به طور غیرمنتظره خاموش می شود؟

ج: علل قابل بررسی:

اضافه ولتاژ شبکه: این شایع ترین علت است. تولید برق خورشیدی در ظهر قوی ترین است و اگر مصرف برق اطراف کم باشد، ولتاژ در نقطه اتصال به شبکه افزایش می یابد. هنگامی که ولتاژ از حد حفاظتی تعیین شده توسط کابین متصل به شبکه فراتر رود، کابینت به طور خودکار خاموش می شود.

خاموش شدن دما: اتلاف حرارت ضعیف در کابینت متصل به شبکه. جریان زیاد در ظهر باعث می شود دمای داخلی کابینت بیش از حد بالا برود و منجر به اختلال در عملکرد حفاظت حرارتی مدارشکن شود.

تنظیم نامناسب: جریان تنظیم قطع کننده مدار بسیار نزدیک به حداکثر جریان خروجی اینورتر است.

راه حل: سوابق ولتاژ را بررسی کنید. اگر ولتاژ شبکه خیلی زیاد است، با دفتر منبع تغذیه تماس بگیرید تا شیر ترانسفورماتور را پایین بیاورید یا تنظیمات حفاظتی را تنظیم کنید.

س: اگر محافظ برق در کابین متصل به شبکه معیوب باشد و تعویض نشود، چه عواقبی در پی خواهد داشت؟

A: در کوتاه مدت بر تولید برق تأثیر نمی گذارد، اما حفاظت در برابر صاعقه را از دست می دهد. نیروگاه های خورشیدی بیشتر در پشت بام های باز قرار دارند، جایی که القای رعد و برق بسیار مکرر است. در صورت رعد و برق القایی، ولتاژ بالا می تواند مستقیماً به کابین متصل به شبکه نفوذ کند و وارد اینورتر شود و باعث سوختن قطعاتی به ارزش صدها هزار یوان شود.

توصیه می کنیم اگر پنجره وضعیت SPD قرمز شد، باید فوراً آن را تعویض کنید.

س: آیا می توان از یک کابین توزیع معمولی ولتاژ پایین برای جایگزینی کابینت اختصاصی متصل به شبکه فتوولتائیک استفاده کرد؟

پاسخ: خیر، نمی توان آن را مستقیماً جایگزین کرد. کابینت های توزیع معمولی فاقد اندازه گیری دو طرفه، منطق حفاظتی ضد جزیره ای و عملکرد قطع ولتاژ پایین هستند.

دفتر منبع تغذیه بر روی بازرسی این اجزای خاص فتوولتائیک در طول آزمایش پذیرش تمرکز خواهد کرد. اگر جایگزینی اجباری انجام شود، پروژه با شکست مواجه خواهد شد.
