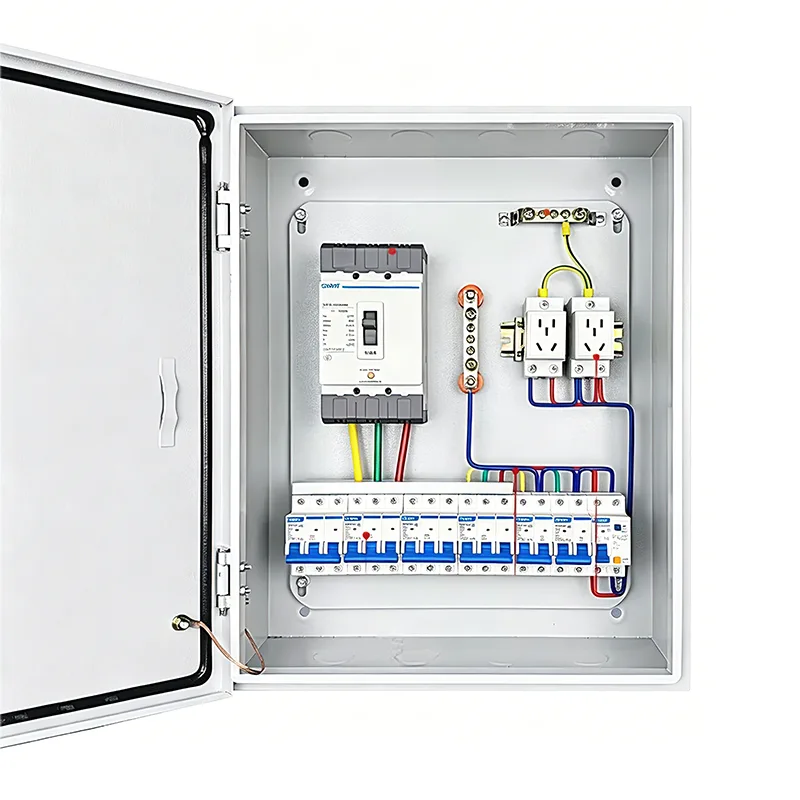

مجموعه کامل کوچک جعبه های توزیع برق

مجموعه کامل جعبه‌های توزیع برق کوچک، اجزای مختلف الکتریکی را بر اساس یک طرح مدار خاص، که در یک کابینت فلزی کوچک نصب می‌شوند، ادغام می‌کند. اگرچه کوچک است، اما یک واحد سیستم قدرت کامل است. شانگ مینگ تامین کننده این محصول است و انواع کابینت و جعبه توزیع دیگر را نیز ارائه می دهیم.

ترکیب محصول

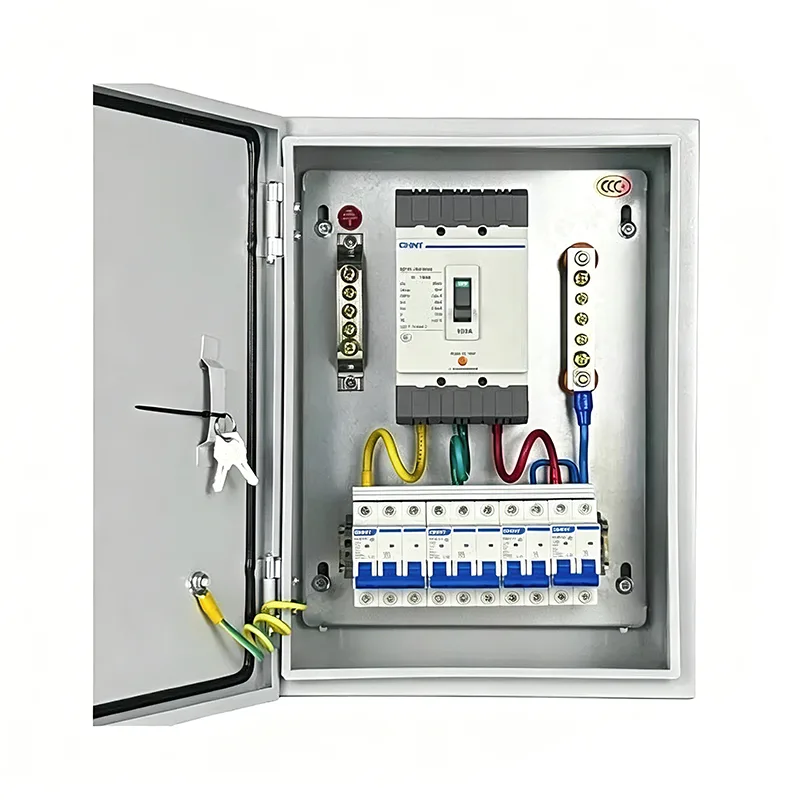

مجموعه کامل جعبه های توزیع برق Shangming دارای طراحی پیشرفته و کیفیت قابل اعتماد است. از نظر مؤلفه، این سری صرفاً مجموعه ای از جعبه های توزیع چندگانه نیست، بلکه مجموعه واحدهای مدولار است که به طور علمی بر اساس منطق سیستم الکتریکی، تقسیم عملکرد و هماهنگی نصب پیکربندی شده است.

1. سیستم پشتیبانی جعبه

این قسمت وظیفه حفاظت فیزیکی جعبه را بر عهده دارد.

پوسته: معمولاً از ورق فولادی نورد سرد یا فولاد ضد زنگ ساخته می شود.

ریل های نصب: ریل های فلزی استاندارد که به صورت افقی در داخل جعبه برای نصب سریع کلیدهای مدار و سایر قطعات قرار گرفته اند.

پانل: مجهز به درب; یک درب پنجره نمایش قابل تنظیم در دسترس است که فقط دستگیره کلید مدار را برای جلوگیری از تماس تصادفی با قطعات برقی در معرض دید قرار می دهد.

2. سیستم توزیع اولیه

سیستم توزیع اولیه توزیع برق را کنترل و حفاظت می کند.

قطع کننده مدار اصلی: کلید کنترل اصلی برای کل جعبه، برای قطع برق اضطراری یا تعمیر و نگهداری استفاده می شود.

مدار شکن مینیاتوری: حفاظت از اضافه بار و اتصال کوتاه را برای هر مدار انشعاب فراهم می کند.

دستگاه جریان باقیمانده (RCD): نشت جریان را کنترل می کند و در صورت خطر برق گرفتگی برق را فورا قطع می کند.

محافظ برق: ولتاژ بالا لحظه ای تولید شده توسط صاعقه یا نوسانات شبکه برق را جذب می کند و از وسایل الکتریکی دقیق پایین دست محافظت می کند.

3. کمکی و سیستم نظارت

چراغ های نشانگر: قرمز برای کار، سبز برای توقف، زرد برای خطا، نمایش وضعیت فعلی برق.

ابزار اندازه گیری: انرژی سنج کوچک DIN ریلی برای نظارت بر ولتاژ، جریان یا مصرف برق.

بلوک ترمینال: برای اتصال منظم کابل های بار خارجی، تسهیل نگهداری در آینده.

4. اتصالات الکتریکی و لوازم جانبی

شینه: شینه های مسی شانه ای یا چنگال مانند، جایگزین جامپرهای آشفته، فشرده تر کردن اتصالات بین کلیدهای مدار و کاهش تولید گرما.

اتصال زمین و شینه خنثی: از نوارهای مسی اختصاصی برای اتصال مرکزی سیم‌های نول و زمین تمام مدارها استفاده می‌کند.

دسته سیم‌کشی داخلی: سیم‌های مقاوم در برابر شعله مطابق با الزامات رتبه‌بندی فعلی، از طریق سینی‌های کابل با علامت‌های شماره سیم واضح عبور می‌کنند.

چگونه جعبه توزیع کامل مناسب را انتخاب کنیم؟

قبل از شروع یک پروژه، شناسایی صحیح پیکربندی کامل جعبه توزیع بسیار مهم است. انتخاب نامناسب می تواند منجر به افزونگی عملکردی، هزینه های هدر رفته، مشکلات نصب یا گسترش محدود در آینده شود.

مرحله 1: سناریوهای برنامه و ویژگی های بار را تعریف کنید

لطفاً سؤالات زیر را تأیید کنید:

1. کجا استفاده می شود؟

کارگاه خشک کردن داخلی → IP40 کافی است

فضای باز/اتاق پمپ/کنار دریا → به IP54/IP65، مواد فولادی ضد زنگ نیاز دارد

2. چه تجهیزاتی را تامین می کند؟

روشنایی/پریز: تک فاز، جریان کم (≤32A)

موتورها/ماشین های جوش: سه فاز، جریان بالا (≥32A)، به رله/آلودکننده حرارتی نیاز دارد.

دستگاه های هوشمند: به 24 ولت DC، رابط ارتباطی نیاز دارد

3. آیا کنترل خودکار مورد نیاز است؟

شروع/توقف دستی → جعبه برق پایه

منطق خودکار / نظارت از راه دور → به جعبه PLC/HMI نیاز دارد

مرحله 2: محاسبه پارامترهای الکتریکی و تعیین ظرفیت

1. برآورد بار کل

توان (کیلووات) و ولتاژ کاری تمام تجهیزات الکتریکی را فهرست کنید. اگر مشکل دارید، تیم فنی Shangming می تواند به شما کمک کند تا تایید کنید.

کل جریان را با در نظر گرفتن ضریب همزمانی Kx = 0.7-0.9 محاسبه کنید.

مثال:

3 × 5.5kW موتور (380V) → جریان تک موتور ≈ 11A، جریان کل ≈ 3 × 11 × 0.8 = 26.4A;

روشنایی 5 کیلو وات (220 ولت) → جریان ≈ 23 آمپر؛

خط ورودی اصلی توصیه می شود ≥63A.

2. برنامه ریزی مدار شعبه

هر نوع بار باید مدار مستقلی داشته باشد تا از تداخل جلوگیری شود. جریان تک مدار ≤ 80 درصد از مقدار نامی قطع کننده مدار.

تجهیزات مهم داشتن مدار مجزا + یو پی اس توصیه می شود.

مرحله 3: تعداد و ترکیب محفظه ها را تعیین کنید

سناریوی ساده: 1 محفظه یکپارچه

سناریوی پیچیده متوسط: 2-3 محوطه

پیچیدگی بالا و الزامات امنیتی بالا: 3-6 محفظه

مرحله 4: سطح حفاظت و مواد را انتخاب کنید

محصولات Shangming سطوح حفاظتی از IP30 تا IP66 را ارائه می دهند و مواد شامل فولاد نورد سرد و فولاد ضد زنگ است.

اگر الزامات ایمنی و اطلاعاتی دارید و نیاز به بهبود راحتی نگهداری در آینده بر اساس محل نصب خاص دارید، لطفاً با ما در ارتباط باشید. Shangming امکان سنجی را بررسی می کند و بر اساس نقشه ها و الزامات فنی، قیمت و نمونه ها را ظرف 1-2 روز کاری ارائه می دهد.

سوالات متداول

س: چرا به جای یک کابینت بزرگ، مجموعه ای کوچک از جعبه های توزیع برق را انتخاب کنید؟

A: جعبه های توزیع کوچک و کامل را می توان به طور انعطاف پذیر با محفظه های کاربردی مختلف با توجه به نیازهای واقعی ترکیب کرد. برخی از کابل‌ها و قطعات در کارخانه از قبل ادغام شده‌اند و نصب در محل را ساده‌تر و سریع‌تر می‌کنند و برای فضاهای محدود یا نامنظم مناسب هستند. در طول تعمیر و نگهداری، منطقه بندی عملکردی به وضوح تعریف شده است که عیب یابی و تعمیر را تسهیل می کند.

س: چگونه تعمیر و نگهداری و بازرسی روزانه را انجام دهیم؟

پاسخ: وضعیت عملکرد تمام کلیدهای مدار و کنتاکتورها را هر سه ماه بررسی کنید تا مطمئن شوید که گرمای بیش از حد یا شل شدن وجود ندارد.

گرد و غبار جمع شده در داخل محفظه مخصوصاً فن خنک کننده و فیلترها را به طور مرتب تمیز کنید. درزگیرهای قاب درب را از نظر پیری و ترک بررسی کنید و در صورت لزوم آنها را تعویض کنید.

نتایج بازرسی و اقدامات اصلاحی را پس از هر تعمیر و نگهداری برای قابلیت ردیابی ثبت کنید.
