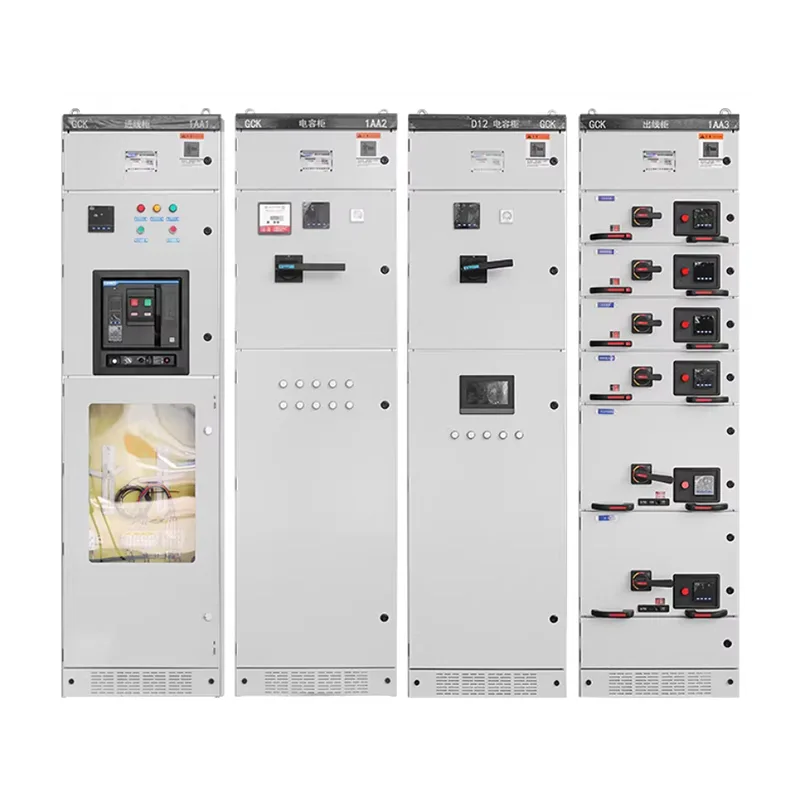

کلید ولتاژ پایین MNS

آیا به دنبال تامین کننده قابل اعتمادی برای کلید ولتاژ پایین MNS هستید؟ Shangming از چین یک انتخاب قابل اعتماد است. این تابلو دارای مناطق ایزوله است که کارایی تعمیر و نگهداری سیستم و تداوم عملیات را بهبود می بخشد. به بیش از 50 کشور و منطقه در سراسر جهان صادر شده است.

کلید ولتاژ پایین MNS چیست؟

تابلو برق ولتاژ پایین MNS که در ابتدا توسط ABB سوئیس توسعه یافت و مجوز ساخت جهانی را دریافت کرد، یک سیستم توزیع برق پیشرفته است. کارخانه Shangming دارای فناوری پردازش بالغ برای این محصول است و از سفارشی سازی پشتیبانی می کند.

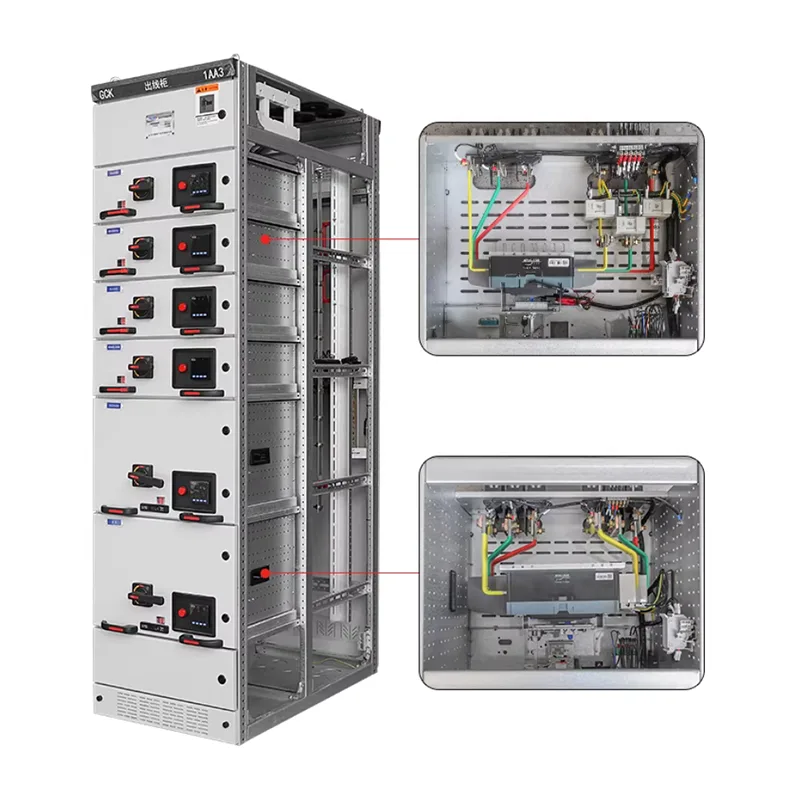

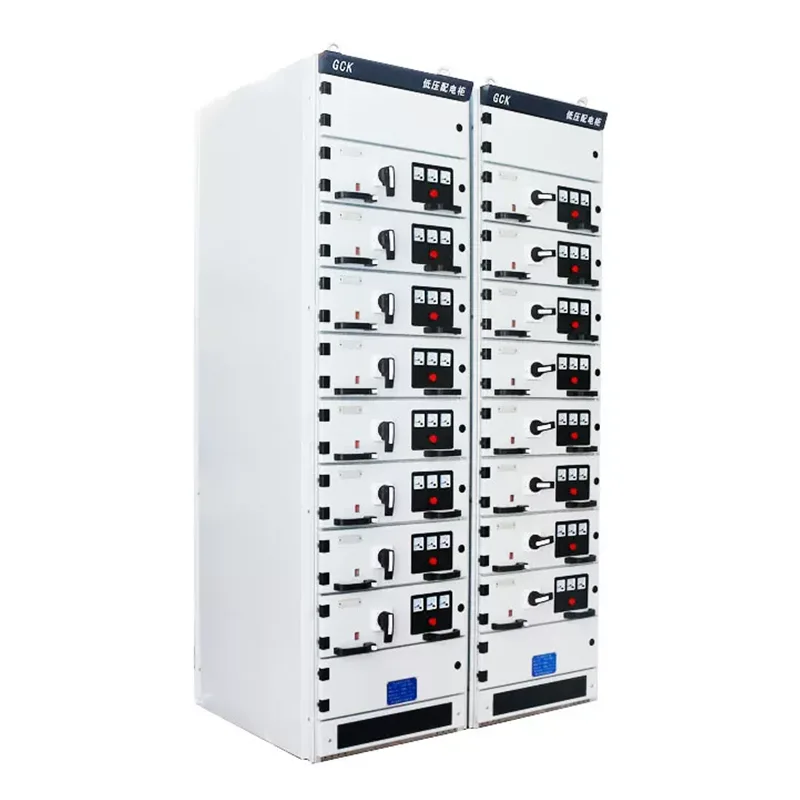

بر خلاف تابلو برق ثابت GGD، هر مدار MNS در یک ماژول کشو به طور مستقل نصب می شود. اگر مداری از کار بیفتد، اپراتور می‌تواند مستقیماً کشو را برای تعمیر یا تعویض بیرون بکشد، در حالی که مدارهای دیگر در کابینت به طور عادی به کار خود ادامه می‌دهند، بنابراین در طول تعمیر و نگهداری به منبع تغذیه بدون وقفه می‌رسند. کشوهایی با مشخصات مشابه قابل تعویض هستند و زمان بازیابی خطا را کوتاه می کنند.

ویژگی های ساختاری

قاب تعویض ولتاژ پایین MNS با استفاده از پروفیل های C شکل با سوراخ های مدولار 25 میلی متری مونتاژ می شود که در نتیجه ساختاری سبک با استحکام مکانیکی بالا و مقاومت در برابر ضربه ایجاد می شود.

برای جلوگیری از انتشار خطا، فضای داخلی کابینت به شدت به سه ناحیه مستقل تقسیم شده است:

محفظه واحد عملکردی: شامل ماژول های کشو می باشد.

محفظه اتوبوس: در قسمت عقب یا بالای کابینت، شینه های اصلی و توزیع قرار دارد.

محفظه کابل: در کنار کابینت، برای اتصالات کابل خارجی قرار دارد.

MNS همچنین از پانل های چند منظوره ساخته شده از پلاستیک مقاوم در برابر شعله با استحکام بالا استفاده می کند که به طور موثر شینه های افقی و عمودی را جدا کرده و از ایجاد قوس بین محفظه ها جلوگیری می کند.

پارامترهای فنی

طراحی ایمنی

در حین استفاده، تابلو برق نیاز به بررسی جامع ایمنی شخصی و حفاظت از تجهیزات دارد. محصولات Shangming قبل از خروج از کارخانه تحت هفت فرآیند بازرسی کیفی قرار می‌گیرند تا اطمینان حاصل شود که تمام طرح‌های ایمنی اصلی، مطابق با استانداردهای بین‌المللی و داخلی مانند IEC 61439-1 / GB 7251.1 و ارائه اسناد گواهینامه کامل و گزارش‌های آزمایشی هستند.

جداسازی کامل: کلید ولتاژ پایین MNS از صفحات فلزی برای جداسازی کامل محفظه واحد عملکردی، محفظه شینه و محفظه کابل استفاده می کند. انرژی خطا در این محفظه محدود می شود و بر مدارهای مجاور تأثیر نمی گذارد و از گسترش قوس های خطا جلوگیری می کند.

اینترلاک پنج برابر: از شوک الکتریکی یا آسیب تجهیزات ناشی از خطای انسانی جلوگیری می کند.

کشو را فقط زمانی می توان از محل اتصال بیرون کشید که کلید شکن باز باشد. میله به هم پیوسته مکانیکی مکانیسم فشار را قفل می کند. ← از باز و بسته شدن مدار اصلی تحت بار جلوگیری می کند.

درب محفظه واحد عملکردی و موقعیت کشو قفل شده است. اگر کشو به طور کامل بیرون نیامد، در باز نمی شود. محفظه شین/کابل برای باز کردن به ابزار خاصی نیاز دارد. ← از ورود تصادفی به محفظه های پر انرژی جلوگیری می کند

کلید زمین و کلید اصلی به صورت مکانیکی در هم قفل شده اند. هنگامی که مدار اصلی روشن است، کلید اتصال زمین نمی تواند بسته شود. ← از اتصال سیم های اتصال به زمین در هنگام برق جلوگیری می کند

هنگامی که کلید زمین بسته است، کلید اصلی را نمی توان به موقعیت اتصال پیش برد. ← با اتصال سیم اتصال به زمین از انرژی دهی جلوگیری می کند.

قفل اختیاری کلید یا قفل منطقی الکترونیکی، ترتیب عملکرد صحیح را تضمین می کند. →جلوگیری از باز و بسته شدن تصادفی کلیدهای مدار.

رفع فشار خطا: کابینت MNS با یک کانال کاهش فشار اختصاصی طراحی شده است. در صورت اتصال کوتاه تصادفی داخلی، گاز با دمای بالا و فشار بالا به سمت بالا تخلیه می‌شود و از اپراتورهای جلویی محافظت می‌کند و الزامات تست خطای قوس IEC 61641 را برآورده می‌کند.

سوئیچ‌گیر ولتاژ پایین MNS را برای کدام صنایع توصیه می‌کنیم؟

1. صنعت پتروشیمی

صنعت پتروشیمی نیازمند تولید مستمر است و نمی تواند قطعی برق طولانی مدت را تحمل کند. شرایط عملیاتی شامل مدارهای موتور متعدد، ظرفیت بار زیاد و شروع مکرر است. تابلو برق ثابت بسیار خطرناک است و هزینه های زیادی برای تعمیر و نگهداری دارد.

واحدهای کشوی تابلو برق MNS امکان تعمیر و نگهداری زنده در یک محیط امن را فراهم می کنند، مداری را ایزوله می کنند، تاثیر تصادفات را کاهش می دهند، و گسترش و ارتقا را تسهیل می کنند.

2. تولید در مقیاس بزرگ

صنایع تولیدی در مقیاس بزرگ مانند کارخانه های فولاد، سیمان و خودروسازی به طور مداوم با بارهای متراکم موتور و سیستم های الکتریکی در مقیاس بزرگ کار می کنند.

MNS از طرح‌های MCC پشتیبانی می‌کند، مدارها را استاندارد می‌کند و امکان نگهداری و جایگزینی سریع را فراهم می‌کند. واحدهای عملکردی را می توان به تدریج با گسترش خطوط تولید اضافه کرد. اگر قصد دارید در آینده تولید را گسترش دهید و نیاز به استفاده طولانی مدت دارید، تابلو برق MNS مناسب تر است.

3. مراکز داده و مجتمع های تجاری بزرگ

این برنامه ها دارای الزامات بسیار بالایی برای تداوم توان هستند، با توزیع بار متراکم و پیچیده که نیاز به نظارت هوشمند و مدیریت منطقه ای دارد. قطع برق می تواند منجر به خسارات اقتصادی قابل توجهی شود.

MNS منطقه بندی واضح، ساختار منبع تغذیه ایمن تر و توانایی ادغام ماژول های نظارت هوشمند را ارائه می دهد و اطمینان حاصل می کند که تعمیر و نگهداری بر سیستم کلی تأثیر نمی گذارد.

4. زیرساخت های شهرداری

از جمله مترو، فرودگاه، بیمارستان، تصفیه خانه فاضلاب و غیره.

پایداری منبع تغذیه راه حیاتی برای زیرساخت است که نیاز به کنترل منطقه‌ای و بازیابی سریع پس از تعمیر و نگهداری دارد. MNS امکان تعویض واحد عملکردی را حتی با قطع برق جزئی فراهم می کند.

5. صنعت برق و انرژی

سیستم‌های کمکی نیروگاه، سیستم‌های توزیع نیروی بادی و خورشیدی و کناره‌های ولتاژ پایین پست‌ها. این سناریوها الزامات بالایی برای سطوح ایمنی و قابلیت اطمینان سیستم دارند. ساختار پارتیشن بندی شده MNS و واحدهای کشو دار بهتر با استانداردهای طراحی مطابقت دارند.
