کابینت توزیع برق ولتاژ پایین XL-21

کابینت توزیع برق ولتاژ پایین XL-21 توسط Shangming، سازنده چینی ارائه شده است. ما با ظرفیت تولید ماهیانه بیش از 3000 دستگاه دارای قابلیت های کامل تولید هستیم. ما از نقشه های سفارشی، تهیه قطعات و تست کارخانه پشتیبانی می کنیم. شما می توانید در هر زمان با ما تماس بگیرید تا راه حلی را توسعه دهیم.

ساختار محصول

کابینت توزیع برق ولتاژ پایین XL-21 دارای طراحی ساختاری کاملاً محصور، ثابت و با پارتیشن بندی عمودی است که سادگی، قابلیت اطمینان و سهولت نگهداری را در اولویت قرار می دهد.

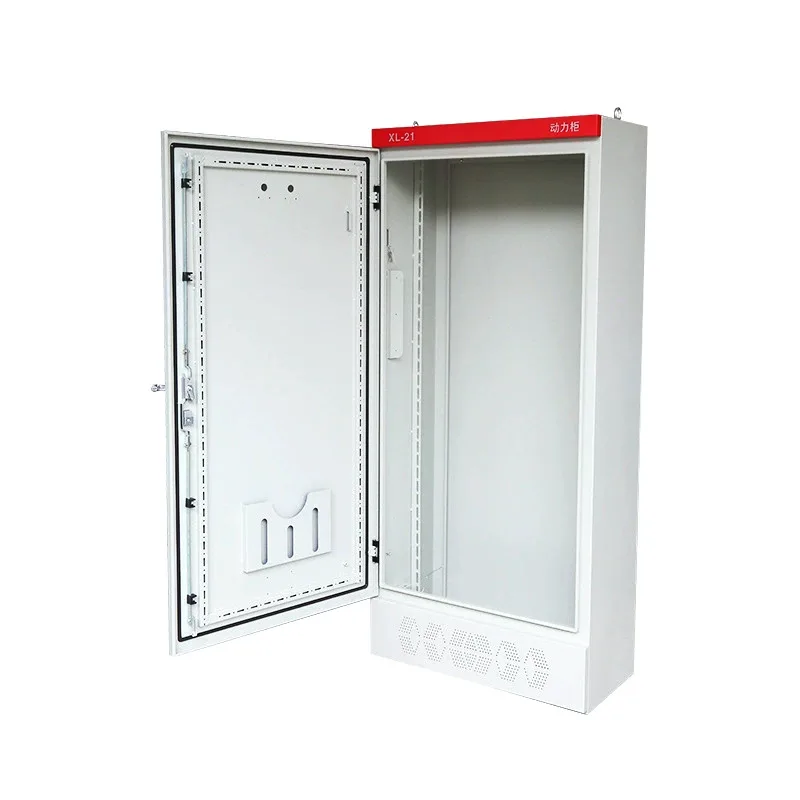

1. نمای بیرونی کابینت

کابینت XL-21 از ورق فولادی نورد سرد، خم شده و جوش داده شده ساخته شده است که استحکام کافی برای پشتیبانی از کلیدهای مدار و شینه های سنگین را فراهم می کند. درب محافظ یک طرح تک بازشو با زاویه باز شدن بیشتر از 110 درجه است. نوارهای آب بندی پلی اورتان در اطراف لبه های در نصب شده اند تا عملکرد ضد گرد و غبار را افزایش دهند.

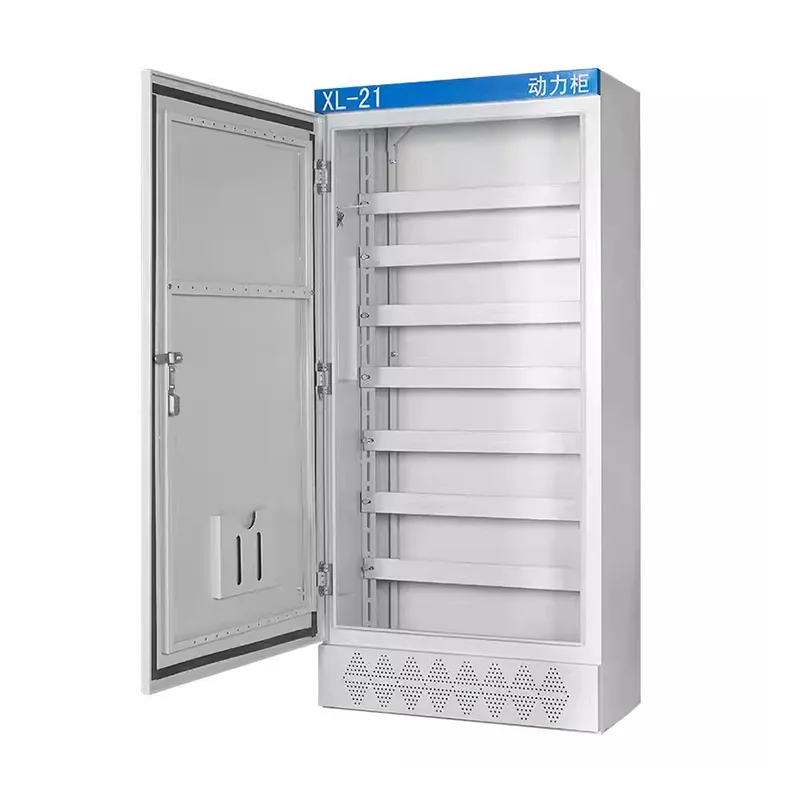

کناره های داخلی دارای پروفیل های عمودی با سوراخ هایی هستند که تنظیم تیرها و صفحات نصب را با توجه به ابعاد اجزا تسهیل می کند.

2. چیدمان داخلی

اگرچه XL-21 یک فضای واحد و یکپارچه است، اما به چندین بخش کاربردی تقسیم می شود:

ناحیه باسبار بالا: شینه اصلی ورودی در بالای کابینت قرار دارد که با عایق ها محکم شده و از گسترش افقی یا عمودی شینه های مسی پشتیبانی می کند.

ناحیه اجزای مرکزی: این ناحیه هسته است که برای نصب کلیدهای قطع، قطع کننده مدار، کنتاکتورها، رله های حرارتی و غیره استفاده می شود.

قسمت سیم کشی پایین: فضای کافی در پایین برای ورود کابل در نظر گرفته شده است و شینه های خنثی و زمینی اختصاصی در آن گنجانده شده است.

3. طراحی پایین و کابل ورودی/خروجی

قسمت پایین کابینت توزیع دارای یک پانل بزرگ و قابل جابجایی است که می توان آن را با بازشوها بر اساس تعداد کابل ها سفارشی کرد و با روکش کابل قابل استفاده است.

یک پایه فولادی با کانال 50 تا 100 میلی متری می توان برای افزایش ارتفاع کابینت از سطح زمین، محافظت در برابر رطوبت و تسهیل کار با لیفتراک نصب کرد.

مزایای محصول

1. برنامه گسترده

کابینت توزیع برق ولتاژ پایین XL-21 دارای ساختار کابینت توزیع برق کم ولتاژ کلاسیک است. تکنولوژی بالغ و استاندارد بالای آن باعث شده است که به طور گسترده ای در کارخانه ها، پروژه های ساختمانی و پروژه های شهری مورد استفاده قرار گیرد و قابلیت اطمینان آن در یک دوره طولانی ثابت شده است.

2. مناسب برای توزیع بار قدرت

Shangming به عنوان یک تولید کننده حرفه ای، سیستم های منبع تغذیه را برای موتورها، پمپ ها، فن ها و سایر تجهیزات برق طراحی می کند. محصولات دارای ظرفیت حمل جریان عالی هستند، می توانند به طور مداوم کار کنند و نیازهای برنامه های کاربردی با بار بالا را برآورده کنند.

3. قوی و بادوام

مواد مختلفی از جمله فولاد کربنی، فولاد گالوانیزه و فولاد ضد زنگ موجود است. صرف نظر از مواد مورد استفاده، طراحی ساختاری کابینت استحکام کافی و مقاومت در برابر ضربه را تضمین می کند و آن را برای استفاده طولانی مدت در محیط های صنعتی مناسب می کند.

4. تعمیر و نگهداری راحت

اجزای الکتریکی داخلی کابینت برق به طور سیستماتیک با مدارهای شفاف مرتب شده اند. دارای یک درب تکی سمت راست است که دستگیره سوئیچ چاقو در ستون بالا سمت راست در جلوی کابینت قرار دارد. ابزارهای اندازه گیری و منابع تغذیه سیگنال روی در نصب شده اند و هنگامی که درب باز است برای بازرسی و نگهداری آسان، نوردهی کامل را فراهم می کند.

5. سازگاری قوی

کابینت توزیع ولتاژ پایین XL-21 ما را می توان به طور انعطاف پذیر با اجزای اصلی الکتریکی مانند قطع کننده مدار، کنتاکتورها و رله های حرارتی پیکربندی کرد و با طرح های مختلف کنترل و حفاظت برای رفع نیازهای پروژه های مختلف سازگار شد.

6. مزیت هزینه

در مقایسه با ساختارهای پیچیده مانند کابینت های کشو، کابینت توزیع XL-21 دارای ساختاری ساده و هزینه های تولید قابل کنترل است که آن را برای پروژه هایی با نیازهای بالا برای مقرون به صرفه بودن و پایداری ایده آل می کند.

شرایط محیط نصب برای کابینت توزیع XL-21 چیست؟

این کابینت توزیع برق ولتاژ پایین XL-21 عمدتاً در سیستم های برق سه فاز سه سیمه و چهار سیمه سه فاز با فرکانس AC 50 هرتز و ولتاژ زیر 500 ولت برای توزیع برق و روشنایی استفاده می شود. قبل از شروع پروژه یا نصب واقعی، می توانید محیط نصب را تعیین کنید. به عنوان سازنده، ما پیشنهادات زیر را ارائه می دهیم:

1. دمای محیط

دمای عملیاتی معمولی: -5 ℃ تا +40 ℃.

میانگین دما در 24 ساعت: از +35 درجه سانتیگراد تجاوز نمی کند.

دمای ذخیره سازی و حمل و نقل: -25 ℃ تا +55 ℃ (کوتاه مدت)؛

توجه: در صورت نصب در محیطی با دمای بالا، تهویه یا طراحی کاهش‌یافته مورد نیاز است.

2. ارتفاع

ارتفاع نصب باید کمتر یا مساوی 2000 متر باشد.

بالاتر از 2000 متر، درجه بندی بر اساس استانداردها مورد نیاز است.

3. رطوبت نسبی

با دمای محیط نصب +40 درجه سانتیگراد، رطوبت نسبی باید ≤ 50٪ باشد.

رطوبت بیشتر در دماهای پایین تر مجاز است.

4. محل نصب

کابینت برق XL-21 فقط برای نصب در محیط داخلی است.

نصب آن در موارد زیر ممنوع است: مناطق بدون سایه در فضای باز، مکان های خطرناک دارای گازهای انفجاری یا گرد و غبار، محیط های بسیار خورنده، یا مناطق دارای گرد و غبار شدید یا گرد و غبار رسانا.

5. شرایط مکانیکی و ارتعاشی

محیط نصب باید عاری از لرزش یا ضربه شدید باشد. فرکانس ارتعاش ≤ 10 هرتز، شتاب ≤ 0.5 گرم. پایه نصب باید پایدار باشد و از اشتراک سکوی یکسان با موتورهای بزرگ یا تجهیزات مهر زنی خودداری شود.

پس از نصب، کابینت باید اساساً عمودی نگه داشته شود، با شیب عمودی ≤ 5 درجه، در غیر این صورت بر طول عمر مکانیسم عملیاتی تأثیر می گذارد.

6. فضای تهویه و اتلاف گرما

دسترسی تعمیر و نگهداری باید در جلو و پشت کابینت فراهم شود. سطح عملیات جلویی باید ≥ 0.8 متر باشد، توصیه می شود 1.0m. اگر تعمیر و نگهداری در عقب مورد نیاز است، ≥ 0.8 متر مورد نیاز است. بالای کابینت باید حداقل 0.5 متر از سقف فاصله داشته باشد. وقتی چند کابینت در کنار هم چیده می شوند، هیچ شکافی بین آنها لازم نیست. آنها را می توان مستقیماً مونتاژ کرد. با این حال، فضای تهویه باید در هر دو انتهای کل ردیف باقی بماند.

7. پیشگیری از آتش سوزی و الزامات ایمنی

محل نصب باید ساختاری غیر قابل اشتعال باشد. مواد قابل اشتعال و مواد منفجره نباید در فاصله 1 متری محل نصب نگهداری شوند.

زمین باید صاف و خشک باشد. توصیه می شود برای جلوگیری از ورود آب، یک پایه بتنی در فاصله 100 تا 200 میلی متری از سطح زمین ایجاد کنید.

8. محیط الکترومغناطیسی
