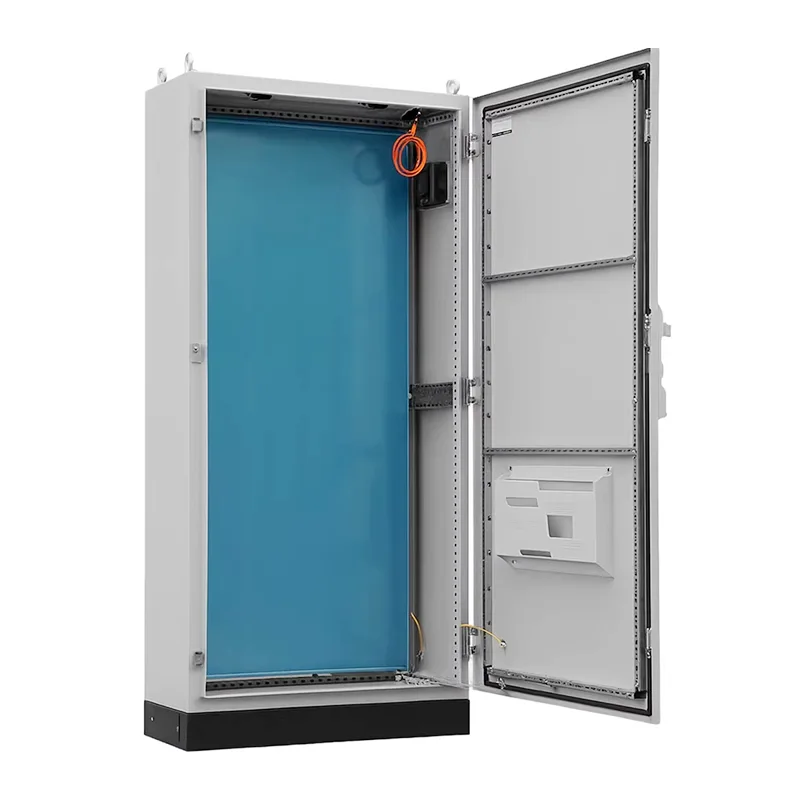

کابینت توزیع برق پروفیل پنج برابر ES

Shangming، از Yueqing، Wenzhou، چین، تولید کننده حرفه ای کابینت های توزیع برق با نمایه پنج برابر ES است. ما صفحات فولادی نورد سرد با استحکام بالا را انتخاب کرده و از طریق پنج فرآیند خمش مداوم آنها را به این محصول تبدیل می کنیم. پانل در از سطح زمین بلند است و نصب و نگهداری را راحت می کند. ما همچنین مشخصات و اندازه های مختلفی را برای انتخاب شما ارائه می دهیم و از طرح های سفارشی بر اساس نقشه های شما استقبال می کنیم.

ارسال استعلام

توضیحات محصول

کابینت توزیع برق پروفیل پنج برابر ES محصولی قابل اعتماد با استحکام بالا و درجه حفاظت IP55 است. سوراخ های مدولار 25 میلی متری متراکم روی قاب، انعطاف پذیری و تطبیق پذیری نصب را تضمین می کند. این محصول توسط سازنده چینی Shangming ارائه شده است. ما از سفارشی سازی غیر استاندارد پشتیبانی می کنیم و می توانیم راه حل های کامل و قیمت های رقابتی ارائه دهیم.

ویژگی های ساختاری اصلی

قاب باربر اصلی کابینت توزیع نیروی پروفیل ES پنج برابر پنج خمیدگی دقیق را متحمل می شود و یک اسکلت پروفیل پنج برابر را تشکیل می دهد. این طراحی چند خمشی نه تنها ظرفیت تحمل بار طولی صفحه فولادی را افزایش می دهد، بلکه یک ساختار شیار طبیعی توقف آب ایجاد می کند که به طور موثر از نشت مایع جلوگیری می کند.

پانل های بالا، پایین و کناری کابینت معمولاً به صورت یک واحد جوش داده می شوند و در نتیجه پایداری و مقاومت پیچشی بیشتری در مقایسه با مجموعه پیچ و مهره دارند. پروفیل ها دارای سوراخ های استاندارد 25 میلی متری برای نصب استاندارد قطعات الکتریکی داخلی هستند.

این ساختار کابینت پنج برابری ES را برای نیازهای توزیع برق با ظرفیت بالا و چند مداره مناسب می‌کند، فضای داخلی کافی را فراهم می‌کند و امکان سیم‌کشی و نگهداری کارآمدتر را فراهم می‌کند.

توابع محصول

کابینت های توزیع پنج تایی ES Shangming در مدل های استاندارد و سفارشی موجود می باشد. برای پروژه شما، آنها نه تنها نیرو را تامین می کنند، بلکه پایه ای محکم برای یک سیستم الکتریکی ایمن، کارآمد و در حال تکامل نیز ارائه می دهند.

1. پشتیبانی سازه و ظرفیت تحمل بار

پروفیل پنج برابری نه تنها پوسته بیرونی بلکه اسکلت بیرونی کل کابینت است. فرآیند خمش پنج برابر مقاومت فشاری طولی پروفیل را افزایش می‌دهد و پایداری را حتی پس از نصب تجهیزات سنگین تضمین می‌کند و از پیچش یا نشست جلوگیری می‌کند.

داخل پروفیل با سوراخ های استاندارد پر شده است. در ترکیب با تیرها و صفحه پایه، اجزا می توانند آزادانه در فضای داخلی چیده شوند و استفاده را بهبود بخشند.

2. حفاظت از محیط زیست

در مقایسه با جعبه های توزیع معمولی، کابینت ES آب بندی بهتری ارائه می دهد. با توجه به ساختار لبه تا شده ویژه ای که در دهانه کابینت توسط پروفیل پنج برابری تشکیل شده است، آب به جای نفوذ به نوار آب بندی، در امتداد چین ها به سمت بیرون کابینت جریان می یابد.

کابینت، همراه با نوارهای آب بندی با کیفیت بالا با استفاده از CNC، به طور موثر گرد و غبار رسانای بسیار ریز و رطوبت خورنده را جدا می کند و از عملکرد عایق قطعات الکترونیکی داخلی محافظت می کند.

3. مدیریت حرارتی یکپارچه و اتلاف حرارت

این محصول یک کابینت کنترلی است که توسط Shangming برای پروژه هایی که حفاظت از اجزاء در برابر فرسودگی را در اولویت قرار می دهند توصیه می شود.

قاب پنج برابر و پانل های جانبی نصب تهویه مطبوع صنعتی یا مبدل های حرارتی پرقدرت را بدون ایجاد خرابی آب بندی به دلیل لرزش پشتیبانی می کند. ساختار داخلی کابینت، گردش هوای همرفتی را تقویت می‌کند و از اثرات جزیره گرمایی در بالای کابینت یا در مناطقی با اجزای متراکم جلوگیری می‌کند.

4. حفاظت ایمنی و رابط انسان و ماشین

ما بین درب کابینت، پانل‌های جانبی و بدنه کابینت، پیچ‌های اتصال زمین حرفه‌ای داریم که توسط یک سیم دو رنگ زرد-سبز به هم وصل شده‌اند. کل بدنه فلزی محافظت قابل اعتمادی در برابر شوک الکتریکی ایجاد می کند.

ما گزینه های سفارشی سازی را ارائه می دهیم. می توانید یک پانل درب با پنجره شفاف همراه با قفل سه نقطه ای را انتخاب کنید که بازرسی را تسهیل می کند و از باز کردن کابینت توسط پرسنل غیرمجاز جلوگیری می کند.

پارامترهای فنی

مواد	SUS304 (سایر مدل‌های مواد اختیاری هستند)
درمان سطحی	سیم کشی، نسخه نصب گالوانیزه است
سطح حفاظت	IP55 (pressGB4205-1993)
پیکربندی استاندارد	درب جلو، پانل پشتی، پانل نصب، کابینت پانل جانبی، درب قفل، نوار آب بندی
ضخامت ورق فولادی	قاب: پروفایل پنج تایی 1.5 میلی‌متری پانل در: 2.0 میلی متر پانل پشتی: 1.5 میلی متر صفحه نصب: 2.5 میلی متر

جدول اندازه و مشخصات

مشخصات و ابعاد			عرض								ارتفاع								عمق						نصب و راه اندازی هیئت مدیره
عرض	ارتفاع	عمق	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593.5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

سناریوهای کاربردی محصول

ما این محصول را برای پروژه‌هایی با محیط‌های چالش‌برانگیز، نیاز به عملکرد مستقل تک واحدی و نیاز به استحکام ساختاری بالا توصیه می‌کنیم. برای بحث و بررسی و تعیین راه حل انتخاب خاص می توانید در هر زمان با ما تماس بگیرید.

کنترل خودکار تجهیزات مکانیکی مستقل

به دلیل ساختار جوش داده شده یکپارچه، کابینت توزیع برق پنج برابر ES برای کنترل تجهیزات بزرگ و تک واحدی ایده آل است.

موارد معمولی: ماشین آلات بسته بندی، ماشین های قالب گیری تزریقی، ماشین ابزار CNC، کابینت های کنترل دستگاه برش لیزری.

چرا آن را انتخاب کنید: تجهیزات بزرگ و مستقل که به عنوان یک واحد کار می کنند نیازی به عملکرد کابینت موازی ندارند. محافظ مهر و موم شده کابینت ES از نفوذ غبار روغن و گرد و غبار فلز به کنترل کننده دقیق جلوگیری می کند.

ایستگاه های پمپ و تصفیه آب

کابینت توزیع برق پروفیل پنج برابر ES مزایای بیشتری را در محیط های مرطوب یا مستعد پاشش آب ارائه می دهد.

موارد معمول: جعبه های کنترل پمپ آب در فضای باز، سیستم های کنترل هوادهی در تصفیه خانه های فاضلاب، اتاق های پمپ منبع تغذیه ثانویه.

چرا آن را انتخاب کنید: ساختار عایق رطوبتی مکانیکی که توسط پروفیل پنج برابری تشکیل شده است، همراه با نوارهای آب بندی چسبنده، به طور موثر در برابر باران و رطوبت مقاومت می کند. حتی در محیط های طولانی مدت با رطوبت بالا، ساختار جوش داده شده یکپارچه آن تضمین می کند که اجزای داخلی خشک باقی می مانند.

صنایع غذایی و دارویی

ما کابینت های توزیع برق خود را برای کارگاه هایی که نیاز به شستشوی مکرر یا استانداردهای تمیزی بسیار بالا دارند توصیه می کنیم. ما از مواد با کیفیت بالا و ایمن استفاده می کنیم و کاملاً مطابق با استانداردهای مورد نیاز تولید می کنیم.

موارد معمول: کابینت کنترل خط بطری نوشیدنی، کابینت برق خط بسته بندی دارویی.

چرا آن را انتخاب کنید: کابینت ES که از فولاد ضد زنگ ساخته شده است، دارای لبه های صاف و گرد و حداقل جوش است، که کمتر مستعد تجمع باکتری یا گرد و غبار است. سطح آن نیز در برابر اسپری های ضدعفونی کننده شیمیایی و تمیز کردن جت آب با فشار بالا مقاوم است.

معدن، سیمان و محیط های با لرزش بالا

محصولات ما همچنین می توانند در سایت های صنعتی سنگین شامل خرد کردن، غربالگری یا حمل و نقل از راه دور استفاده شوند. کارخانه Shangming دارای یک فرآیند بازرسی کیفیت 7 مرحله ای است که از استحکام کافی محصول اطمینان می دهد.

موارد معمول: واحدهای کنترل تسمه نقاله معدن، تابلوهای کنترل خوراک کارخانه سیمان، کابینت های کنترل مجموعه ژنراتور متحرک.

چرا آن را انتخاب کنید: ساختار جوش داده شده یک تکه مقاومت گشتاور عالی را ارائه می دهد. در طول ارتعاش شدید یا بالا بردن، قاب پنج خم مبدل های فرکانس داخلی گران قیمت و ماژول های PLC را از تماس ضعیف یا آسیب فیزیکی ناشی از تغییر شکل کابینت محافظت می کند.
