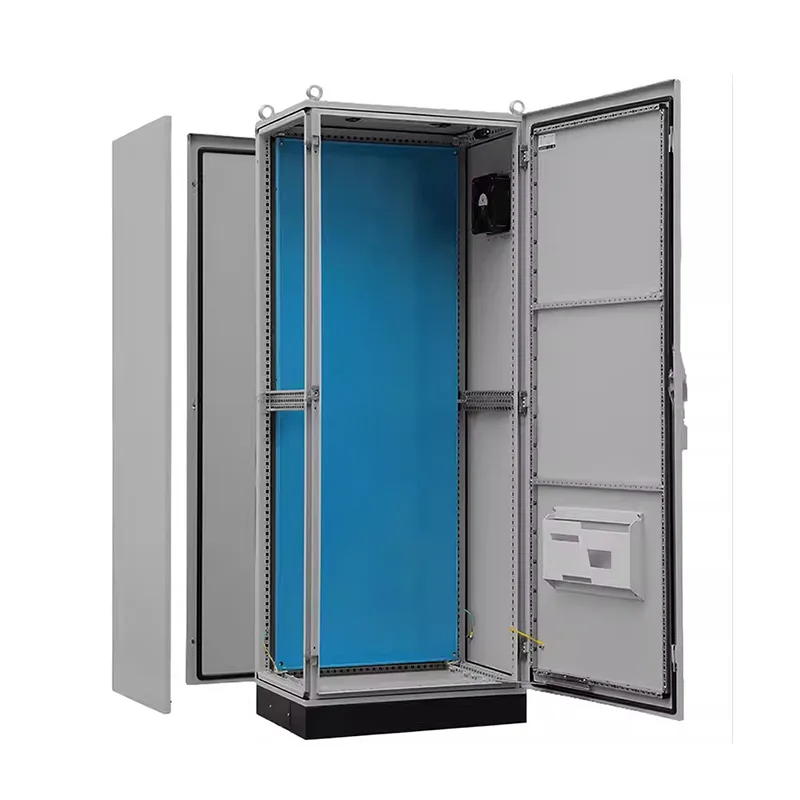

کابینت توزیع برق پروفیل PS نه برابر

کابینت توزیع برق PS Nine Fold Profile قابل جدا شدن و اتصال آسان است. اگر پروژه شما به یک سیستم چند کابینه پیچیده و بزرگ نیاز دارد، می توانید با Shangming تماس بگیرید و به ما اجازه دهید که تامین کننده فروش مستقیم شما باشیم. ما از سفارشی سازی غیر استاندارد پشتیبانی می کنیم.

پارامترهای فنی

مشخصات سفارش

مزایای محصول

کابینت توزیع برق PS Nine-Fold Profile دارای استحکام بالا و قابلیت اطمینان بالا است و گسترش آن نیازی به تغییر کابینت ندارد. عمر مفید آن بیش از 15 سال است. علاوه بر این، محصولات Shangming مزایای دیگری نیز ارائه می دهند که آنها را به یک انتخاب مناسب تبدیل می کند.

I. مزایای سازه ای

ستون کابینت PS تحت 9 خمیدگی CNC دقیق قرار می گیرد و یک بخش بسته چند تقویت شده را تشکیل می دهد. این امر سفتی خمشی و پیچشی را تا بیش از 40 درصد در مقایسه با طراحی خمشی پنج برابر افزایش می‌دهد و آن را قادر می‌سازد از قطع کننده‌های مدار قاب سنگین، ترانسفورماتورهای نوع خشک و مبدل‌های فرکانس پرقدرت پشتیبانی کند.

این ویژگی محصولات ما را برای محیط های با لرزش بالا مانند کشتی سازی، معدن و حمل و نقل ریلی مناسب می کند و خطر ترک خوردگی ناشی از خستگی جوش را از بین می برد.

با 3 تا 4 سطح نصب (طرف جلو، عقب و داخلی)، همه از پیش حفاری شده با سوراخ های استاندارد بین المللی 25 میلی متری، از ریل های DIN، هواپیماهای پشتی PLC و ماژول های برق در هر ارتفاع و هر سطحی پشتیبانی می کند، که امکان چیدمان انعطاف پذیر و کابل کشی مدولار سه بعدی را فراهم می کند.

II. مزایای عملکردی

به طور خلاصه، کابینه توزیع PS عملکردهای قدرت، کنترل و نظارت را با هم ترکیب می کند، خطوط اصلی ورودی و توزیع برق شاخه، مدارهای کنترل موتور و واحدهای هوشمند را ترکیب می کند و نیاز به یک جعبه کنترل جداگانه را از بین می برد.

برای قابلیت‌های توسعه هوشمند آینده، رابط‌ها و موقعیت‌های نصب کافی را رزرو کرده‌ایم که از نظارت از راه دور پشتیبانی می‌کند و امکان گسترش و موازی‌سازی در آینده را در صورت نیاز فراهم می‌کند.

طراحی پانل پارتیشن فلزی به طور موثر تاثیر منابع تداخلی مانند مبدل های فرکانس را بر سیگنال های کنترل سرکوب می کند.

III. مزایای بهره وری

به عنوان یک تولید کننده حرفه ای چین، Shangming سفارشی سازی سریع و پاسخ انعطاف پذیر را ارائه می دهد. ما از سفارشات شروع شده از یک واحد پشتیبانی می کنیم. اندازه ها، مواد و سطوح حفاظتی غیر استاندارد را می توان در صورت نیاز پیکربندی کرد. در طول مشخصات راه حل و فرآیند تولید، ما نمونه هایی را برای تأیید شما ارائه می دهیم تا از کار مجدد در محل جلوگیری شود

رابط استاندارد 25 میلی متری با مارک های اصلی مانند اشنایدر الکتریک و ABB سازگار است. سوراخ های ورودی و خروجی کابل با گلندهای استاندارد بین المللی سازگار است و از نصب کارآمد و موازی اطمینان می دهد.

در نصب واقعی، کابینت PS از تمام اتصالات پیچ و مهره ای استفاده می کند و نیاز به جوشکاری را از بین می برد. مونتاژ در محل سریع است، کابینت های متعدد را می توان به طور یکپارچه به هم متصل کرد، و اتصال شینه راحت است و دوره ساخت را 30٪ کوتاه می کند.

چگونه یک کابینت توزیع را برای نیازهای خود سفارشی کنیم؟

Shangming کارخانه خود را دارد و می تواند کابینت های توزیع تاشو PS 90% را در اندازه های مختلف ارائه دهد. ما همچنین از سفارشی سازی غیر استاندارد پشتیبانی می کنیم. ما تجزیه و تحلیل جامع پیش از فروش و مشخصات راه حل را در اختیار شما قرار خواهیم داد. همچنین می توانید بر اساس پیشنهادات زیر در نظر بگیرید که آیا راه حل شما برای پروژه شما مناسب است یا خیر:

مرحله 1: الزامات اصلی را تعریف کنید

سناریوهای کاربردی: برای کنترل پمپ آب؟ ترکیب کننده برق فتوولتائیک؟ خط تولید؟ مرکز داده؟ ایستگاه پمپاژ در فضای باز؟

پارامترهای الکتریکی: ولتاژ سیستم (220V/380V/480V) چقدر است؟ جریان اصلی ورودی؟ تعداد مدارها؟ آیا شامل بار موتور می شود؟

عملکردهای کنترلی: آیا شروع/توقف خودکار، نظارت از راه دور، اتصال BA یا کنترل PLC مورد نیاز است؟

محیط نصب: داخل/خارج؟ محدوده دما/رطوبت؟ آیا خوردگی، گرد و غبار یا لرزش وجود دارد؟

الزامات حفاظتی: چه سطح حفاظتی مورد نیاز است؟ آیا مواد فولادی ضد زنگ مورد نیاز است؟

استانداردهای صدور گواهینامه: کدام استانداردها باید رعایت شوند؟

لطفاً توجه داشته باشید: ارائه نقشه‌ها، عکس‌ها یا مطالعات موردی پروژه‌های مشابه، کارایی ارتباط ما را بهبود می‌بخشد.

مرحله 2: انتخاب بستر مناسب کابینت

انواع مختلف کابینت های اولیه نیازهای متفاوتی را برآورده می کنند. اگر به قدرت و کنترل یکپارچه نیاز دارید، کابینت توزیع تاشو PS 90% را توصیه می کنیم.

سایر نیازهای اصلی؟ اکنون با ما تماس بگیرید!

مرحله 3: تایید راه حل

Shangming پشتیبانی فنی رایگان از جمله طراحی طرح الکتریکی، تقسیم مدار معقول توصیه شده، تایید ساختار سه بعدی، تایید نمونه، و یکپارچه سازی عملکرد هوشمند واقعی برای استفاده و گسترش آینده را ارائه می دهد.

پس از تایید نمونه، ما تولید انبوه را ترتیب خواهیم داد. با 5+ خط تولید خودکار، ظرفیت ماهانه ما به 3000+ واحد می رسد. محصولات سفارشی را می توان ظرف 20-30 روز تحویل داد و سفارشات فوری ظرف 72 ساعت پاسخ داده می شود.

سوالات متداول

س: پروفایل نه برابر چیست؟ چگونه از یک پروفایل معمولی بهتر است؟

A: یک پروفیل 9 برابری با خم کردن دقیق یک صفحه فولادی 9 بار در قاب کابینت ساخته می شود.

در مقایسه با پروفیل های چهار یا پنج برابر، ساختار 9 برابری به طور قابل توجهی مقاومت خمشی و پیچشی قوی تری را ارائه می دهد، با یک کابینت که قادر به تحمل بار استاتیک 800-1000 کیلوگرم است. این پروفیل با سوراخ های نصب با فاصله 25 میلی متر پوشیده شده است که امکان نصب لوازم جانبی مختلف را بدون حفاری در محل می دهد.

س: آیا کابینت های PS را می توان به طور نامحدود ترکیب کرد؟ چگونه آب بندی تضمین می شود؟

ج: بله. کابینت های PS را می توان با برداشتن پانل های جانبی و استفاده از کانکتورهای ترکیبی تخصصی به صورت افقی ترکیب کرد.

برای اطمینان از درجه حفاظتی، هنگام ترکیب کابینت ها باید از یک نوار آب بندی ترکیبی اختصاصی در اتصالات قاب استفاده شود تا اطمینان حاصل شود که رتبه حفاظتی پس از ترکیب در IP55 باقی می ماند.

س: چرا رتبه حفاظتی کابینت PS شما به جای IP66 IP55 است؟

پاسخ: از آنجایی که کابینت PS ساختار مونتاژی مدولار دارد، هر دو پانل کناری و بالایی قابل جدا شدن هستند و در نتیجه درزهای بیشتری ایجاد می شود.

IP55 برای مقاومت در برابر گرد و غبار و پاشش آب از هر جهت کافی است و برای 95 درصد محیط های صنعتی کافی است.

اگر محیط شما به شستشوی مکرر آب با فشار بالا نیاز دارد، به عنوان مثال، به درجه حفاظتی IP66 نیاز دارد، توصیه می کنیم کابینت ES پنج برابر جوش داده شده را انتخاب کنید.
