کابینت توزیع ترکیبی PS

Shangming به عنوان تامین کننده کابینت های توزیع ترکیبی PS، کارخانه خود را دارد و قیمت های فروش مستقیم را ارائه می دهد. این محصول یک کابینت مدولار مناسب برای استفاده موازی است که دارای پانل بالایی قابل جابجایی و پانل های جانبی قابل جدا شدن است که نصب و جداسازی را راحت می کند. کابینت دارای استحکام بالا و درجه حفاظت IP54 یا بالاتر است.

ارسال استعلام

توضیحات محصول

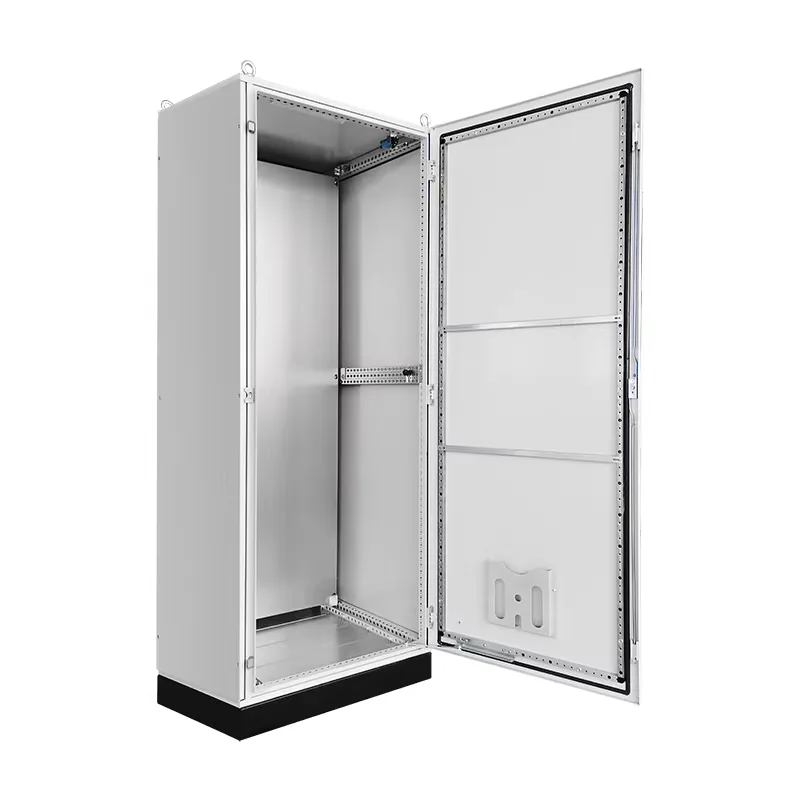

Shangming یک تولید کننده کابینت های توزیع ترکیبی PS است که محصولات با کیفیت بالا و عملکرد بالا را با قیمت های رقابتی ارائه می دهد. این کابینت توزیع دارای یک پانل درب بلند است که تقریباً 25 میلی متر از سطح زمین فاصله دارد که امکان باز شدن صاف و انعطاف پذیر را فراهم می کند. قاب اصلی از یک بخش جوش داده شده تک پروفیل نه برابر ساخته شده است.

کابینت توزیع ترکیبی PS چیست؟

کابینت توزیع ترکیبی PS یک کابینت تک کاره نیست، بلکه یک کابینت توزیع ولتاژ پایین مدولار است که توزیع و کنترل توان و مدارهای سیگنال را یکپارچه می کند. این می تواند شامل یک یا چند کابینت باشد که به صورت موازی به هم متصل شده اند و عملکردهای متعدد و کاربردهای گسترده ای را ارائه می دهند.

ساختار اصلی کابینت توزیع از پروفیل‌های ویژه 9 برابری استفاده می‌کند که ظرفیت تحمل بار طولی و استحکام پیچشی را افزایش می‌دهد. سوراخ های نصب با فاصله استاندارد، موقعیت انعطاف پذیر تیرهای داخلی و اجزا را تسهیل می کند.

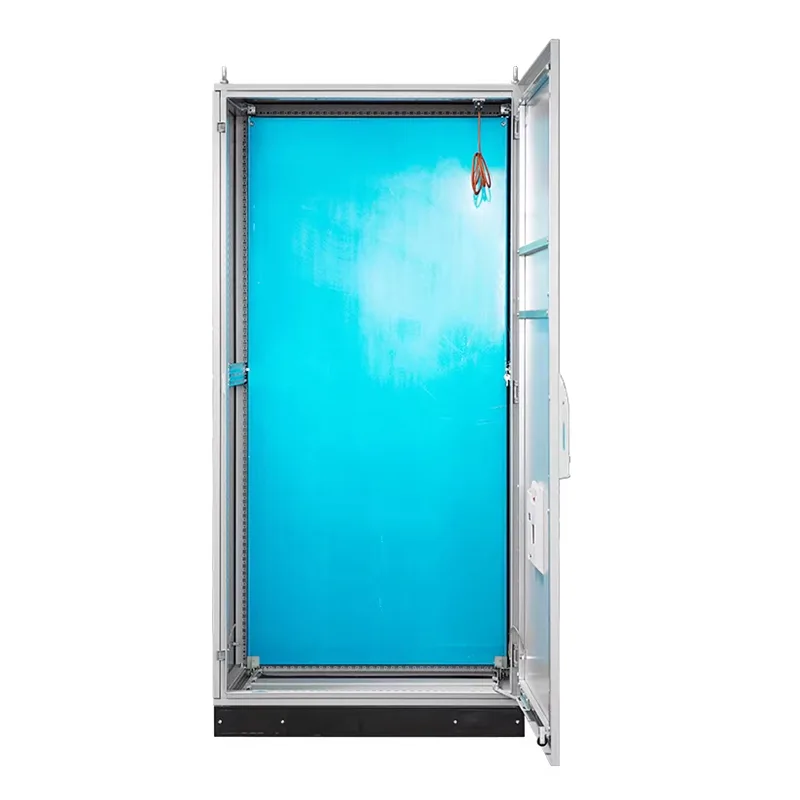

در صورت نیاز به مونتاژ کابینت موازی، فقط کابینت های انتهایی به پانل های جانبی نیاز دارند. بخش میانی می تواند کاملا باز باشد. پوشش بالایی، پانل های درب، پانل پشتی و صفحه پایین همگی ماژول های مستقلی هستند که در صورت آسیب، امکان تعویض جداگانه را فراهم می کنند.

اگر پروژه شما نیاز به گسترش دارد، می توانید کابینه توزیع مدولار PS Shangming را انتخاب کنید. طراحی مدولار ما می تواند 40 درصد از زمان مونتاژ در محل را برای شما صرفه جویی کند.

ویژگی های کلیدی

طراحی مدولار: کابینت هر دو اجزای الکتریکی ولتاژ بالا و ولتاژ پایین و عناصر کنترل را ادغام می کند و به قدرت و کنترل یکپارچه دست می یابد.

استانداردسازی: بر اساس استانداردهای IEC 61439 / GB 7251، ساختار مدولار استاندارد، ریل های جهانی و واحدهای کشو یا پارتیشن ثابت را اتخاذ می کند.

یکپارچگی بالا: می تواند سوئیچ های اصلی، مدارهای انشعاب، استارت موتور، کنتورهای هوشمند، ماژول های ارتباطی، محافظ برق و غیره را یکپارچه کند.

پیکربندی: از نصب‌های ثابت، کشو یا هیبریدی پشتیبانی می‌کند و نگهداری و توسعه آینده را ساده می‌کند.

کاربردهای توصیه شده: موقعیت هایی که نیاز به مدیریت همزمان توزیع برق و کنترل خودکار دارند، مانند اتوماسیون ساختمان، اتاق های پمپ، سیستم های HVAC و ایستگاه های کنترل خط تولید.

پارامترهای فنی

مواد	SUS304 (گریدهای مواد دیگر در دسترس هستند)
درمان سطحی	درمان پرایمر فسفاته کابینت، پوشش پودری خارجی، رنگ را می توان به الگوهای بافندگی RAL7032 و RAL7035 تقسیم کرد. صفحه نصب گالوانیزه است.

سطح حفاظت	IP55 (pressGB4205-1993)

پیکربندی استاندارد	درب جلو، پانل پشتی، پانل نصب، کابینت پانل جانبی، درب قفل، نوار آب بندی
ضخامت ورق فولادی	قاب: پروفایل نه تاشو 1.5 میلی متر پانل در: 2.0 میلی متر پانل پشتی، پانل جانبی: 1.5 میلی متر پانل نصب: 2.5 میلی متر

مشخصات سفارش

شماره سفارش (PS)	شماره سفارش (PS)	عرض	ارتفاع	عمق	شماره سفارش پانل جانبی (PS7032)	شماره سفارش پانل کناری (PS7035)
PS601840002	PS601840005	600	1800	400	PS1840002	PS1840005
PS601850002	PS601850005	600	1800	500	PS1850002	PS1850005
PS601860002	PS601860005	600	1800	600	PS1860002	PS1860005
PS602040002	PS602040005	600	2000	400	PS2040002	PS2040005
PS602050002	PS602050005	600	2000	500	PS2050002	PS2050005
PS602060002	PS602060005	600	2000	600	PS2060002	PS2060005
PS602080002	PS602080005	600	2000	800	PS2080002	PS2080005
PS602260002	PS602260005	600	2200	600	PS2260002	PS2260005
PS801840002	PS801840005	800	1800	400	PS1840002	PS1840005
PS801850002	PS801850005	800	1800	500	PS1850002	PS1850005
PS801860002	PS801860005	800	1800	600	PS1860002	PS1860005
PS802040002	PS802040005	800	2000	400	PS2040002	PS2040005
PS802050002	PS802050005	800	2000	500	PS2050002	PS2050005
PS802060002	PS802060005	800	2000	600	PS2060002	PS2060005
PS802080002	PS802080005	800	2000	800	PS2080002	PS2080005
PS802260002	PS802260005	800	2200	600	PS2260002	PS2260005
PS101840002	PS101840005	1000	1800	400	PS1840002	PS1840005
PS121840002	PS121840005	1200	1800	400	PS1840002	PS1840005
PS121850002	PS121850005	1200	1800	500	PS1850002	PS1850005
PS121860002	PS121860005	1200	1800	600	PS1860002	PS1860005
PS122040002	PS122040005	1200	2000	400	PS2040002	PS2040005
PS122050002	PS122050005	1200	2000	500	PS2050002	PS2050005
PS122060002	PS122060005	1200	2000	600	PS2060002	PS2060005
PS122080002	PS122080005	1200	2000	800	PS2080002	PS2080005
PS122060002	PS122060005	1200	2200	600	PS2260002	PS2260005
PS102050002	PS102050005	1000	2000	500	PS2050002	PS2050005
PS102060002	PS102060005	1000	2000	600	PS2060002	PS2060005

کابینه توزیع برق استاندارد در مقابل. کابینت توزیع برق ترکیبی PS: چه تفاوت هایی دارد؟

مشخصه	کابینت توزیع جوش معمولی	کابینت توزیع برق ترکیبی PS
ساختار اسکلتی	صفحات فولادی مستقیماً بدون قاب مستقل به یکدیگر جوش داده می شوند.	ساختار قاب پروفیل نه برابر، پیچ و مهره یا جوش داده شده
انعطاف پذیری	سوراخ های ثابت کمی وجود دارد، و اصلاحات بعدی نیاز به سوراخ کردن و برش دارد.	سوراخ های مدولار 25 میلی متری در همه جهات، پرتو متقاطع را می توان خودسرانه تنظیم کرد.
ظرفیت تجمیع	کابینت ها قابلیت ادغام ضعیفی دارند. پانل های جانبی معمولاً جوش داده می شوند و باز کردن کامل فضای داخلی غیرممکن است.	بسیار قوی، با پانل های جانبی قابل جابجایی، که امکان اتصال بدون درز کابینت های متعدد را فراهم می کند.
ظرفیت تحمل بار	معمولی، مناسب برای اجزای کوچک و متوسط	فوق العاده قوی، با قاب سنگین، مناسب برای اینورترها و شینه های فرکانس سنگین.
سهولت نگهداری	فقط از جلو (یا پشت) باز می شود و فضای کار محدود است.	کاملا قابل جابجایی، از جمله درهای جلو و عقب، پانل های جانبی و سقف.
هزینه های تولید	قیمت پایین تر، مناسب برای کابینت های کوچک تکی و استاندارد	بالاتر

چه زمانی استفاده از کابینت های توزیع ترکیبی PS توصیه می شود؟

1. سیستم های نیاز به توزیع برق + کنترل خودکار

در چنین مواردی، استفاده از کابینت های توزیع معمولی به یک جعبه کنترل اضافی نیاز دارد که در نتیجه کابل های کنترلی متعددی بین این دو اجرا می شود که مستعد خطا و نگهداری آن دشوار است. هنگام بحث در مورد راه حل ها با شما، Shangming کابینت های مدولار PS را نیز توصیه می کند.

کاربردهای رایج: پمپ آتش نشانی/اتاق پمپ آب خانگی، سیستم های HVAC، ایستگاه های پمپ فاضلاب.

2. محیط های محدود به فضا

ماشین آلات یا اتاق های تجهیزات کوچکتر، مانند اتاق های پمپ زیرزمین، اتاق های ماشین آلات آسانسور روی پشت بام، و ایستگاه های فرعی کوچک، نمی توانند چندین کابینت مستقل را در خود جای دهند. کابینت های PS قدرت و کنترل را یکپارچه می کنند و باعث صرفه جویی در فضا می شوند.

3. نیاز به نظارت هوشمند یا از راه دور

کابینت‌های PS را می‌توان با مترهای هوشمند، دروازه‌های ارتباطی و ماژول‌های ورودی/خروجی از قبل ادغام کرد و نیازی به تغییرات بعدی نیست.

4. خطوط تولید خودکار کوچک و متوسط یا پشتیبانی تجهیزات

خطوط تولید شامل ماشین‌های بسته‌بندی، خطوط نقاله، تجهیزات نظافتی و غیره می‌شود. هر قطعه از تجهیزات به توزیع برق مستقل و کنترل شروع/ایست/ایست اضطراری/اینترلاک نیاز دارد. کابینت‌های PS امکان استفاده از یک کابینت در هر دستگاه را می‌دهند، که استانداردسازی بالا را تضمین می‌کند و تکثیر انبوه را تسهیل می‌کند.

5. الزامات ساخت کارآمد و تحویل سریع

به عنوان یک تولید کننده حرفه ای، Shangming محصولات از پیش یکپارچه و از پیش آزمایش شده را در کارخانه ارائه می دهد. نصب در محل فقط نیاز به اتصال به منبع تغذیه اصلی و خطوط سیگنال دارد که نیاز به عملیات متقابل بین برقکارها و مهندسان اتوماسیون را کاهش می دهد و دوره ساخت را کوتاه می کند.
