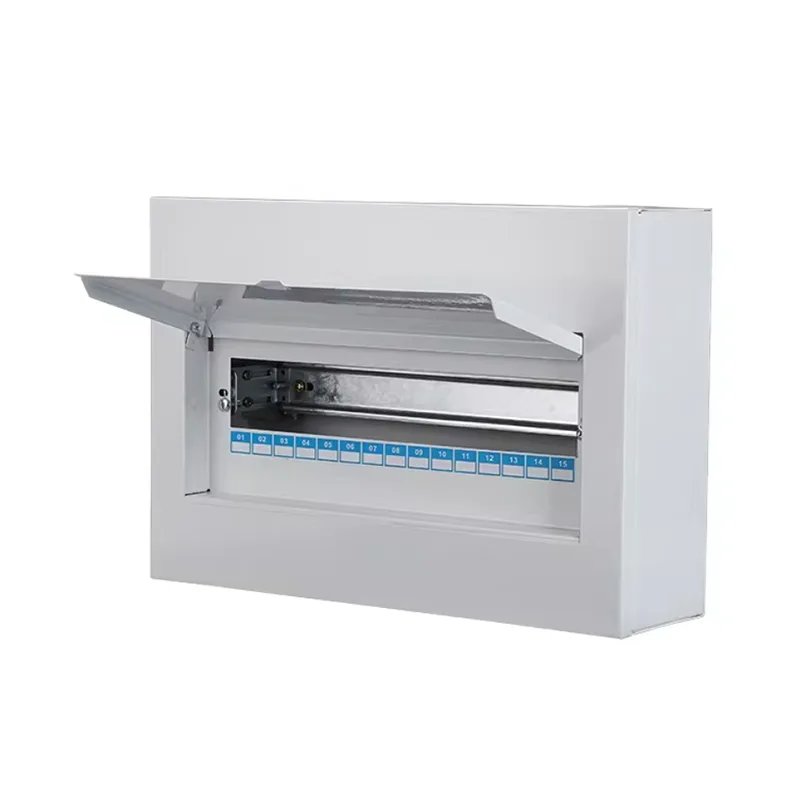

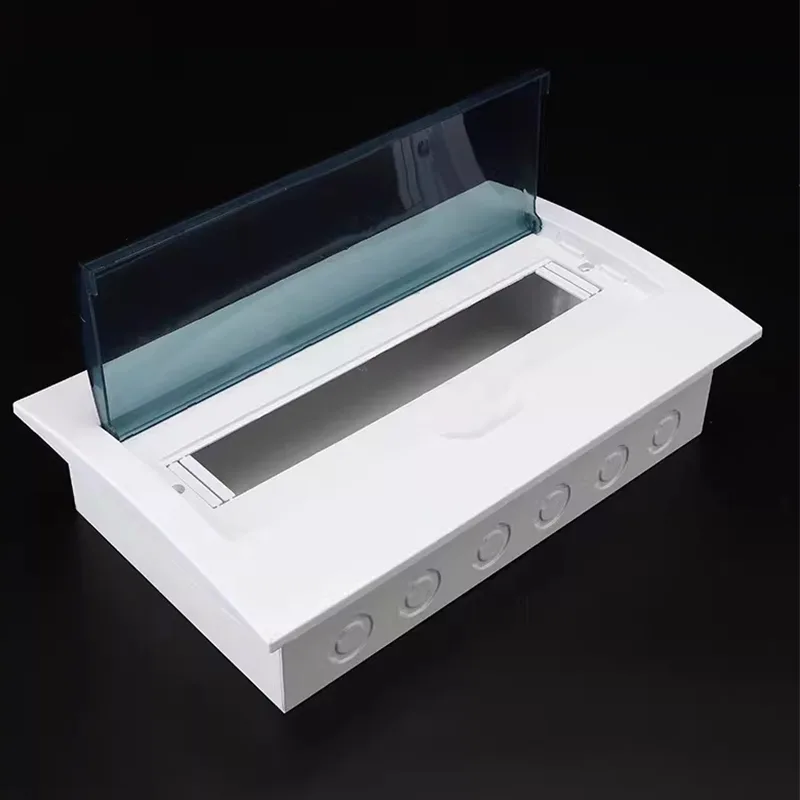

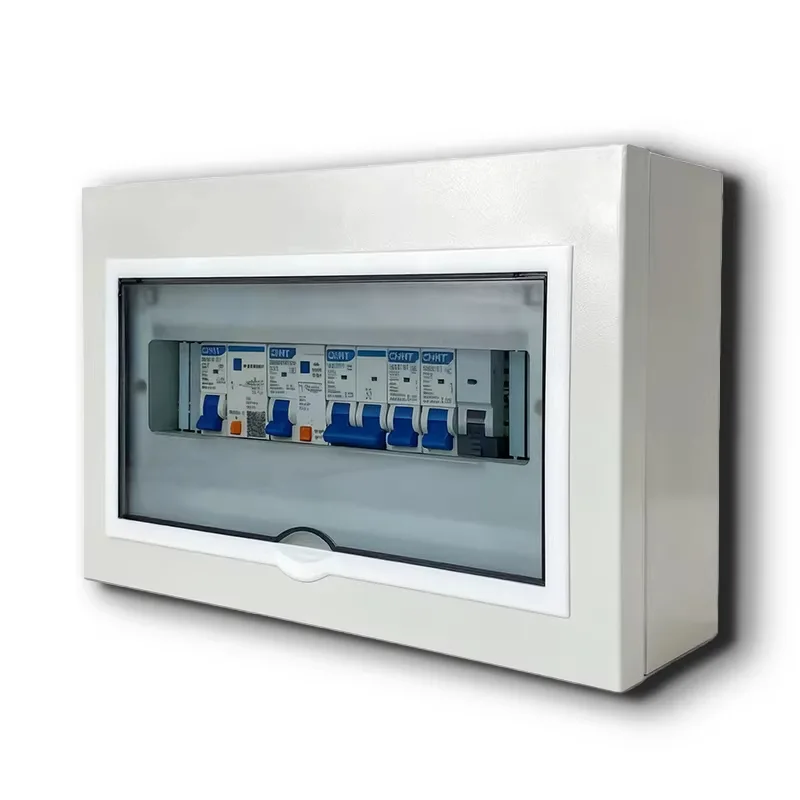

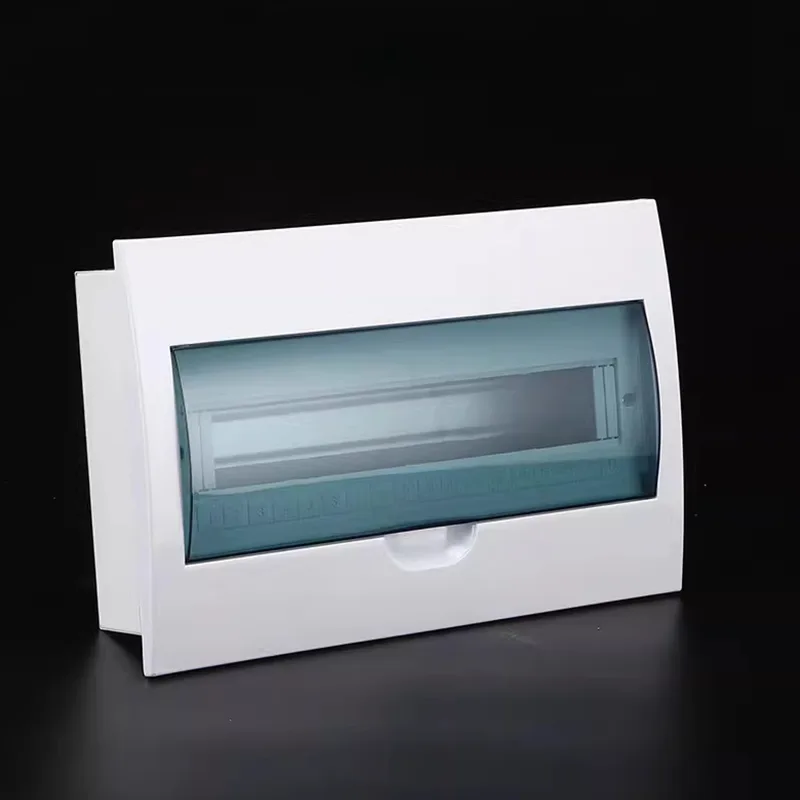

محفظه جعبه توزیع چند مداری فشرده

Shangming یک تولید کننده حرفه ای جعبه های توزیع چند مداره فشرده است که فروش مستقیم کارخانه را ارائه می دهد و راه حل های سفارشی و خدمات پس از فروش جامع را ارائه می دهد. این محصول برای محیط‌هایی با فضای نصب محدود، دارای اندازه فشرده و چیدمان مدار داخلی با چگالی بالا، امکان توزیع ایمن برق چند مداره در مناطق محدود و بی نیازی از چندین جعبه تک مدار خارجی را دارد.

مزایای اصلی

اگر می خواهید توزیع برق کوچک، ماژولار و هوشمند برای پروژه خود داشته باشید، جعبه های توزیع چند مداره فشرده مناسب تر از جعبه های تک مدار سنتی یا کابینت های توزیع بزرگ هستند.

1. صرفه جویی در فضا

جعبه های توزیع جمع و جور دارای طراحی نازکی هستند، با عمق استاندارد تنها 70 تا 100 میلی متر، به راحتی در پارتیشن های سبک وزن، پانل های پشتی مبلمان، محفظه تجهیزات یا شفت های الکتریکی باریک قرار می گیرند و فضای کمتری را اشغال می کنند.

در فضاهای محدود، تراکم مدار بالا، ادغام 8 تا 24 قطع کننده مدار مینیاتوری، بیش از 60 درصد از فضای نصب را در مقایسه با توزیع جعبه های تک مدار چندگانه صرفه جویی می کند.

در صورت نیاز، می‌توانیم پیکربندی‌هایی را سفارشی کنیم که از گسترش موازی پشتیبانی می‌کنند و به ترکیب‌های افقی اجازه می‌دهند تا واحدهای توزیع ظرفیت بزرگ‌تری را تشکیل دهند.

2. ایمنی

محفظه های جعبه توزیع Shangming از فلز با کیفیت بالا ساخته شده اند، با گزینه هایی برای فولاد گالوانیزه یا فولاد ضد زنگ 304 که به طور موثر گسترش آتش را مهار می کند.

هر مدار مجهز به حفاظت در برابر اضافه بار و اتصال کوتاه مستقل است که از ایزولاسیون دقیق خطا تضمین می کند.

پوشش رتبه بندی حفاظت IP گسترده:

استفاده در محیط داخلی: IP20–IP40، از تماس انگشتان و اجسام خارجی جامد محافظت می کند.

استفاده در فضای باز یا محیط مرطوب: محفظه فلزی IP54، ضد گرد و غبار و پاشش، مناسب برای حمام، بالکن، جعبه تجهیزات در فضای باز و غیره.

3. نصب و نگهداری آسان

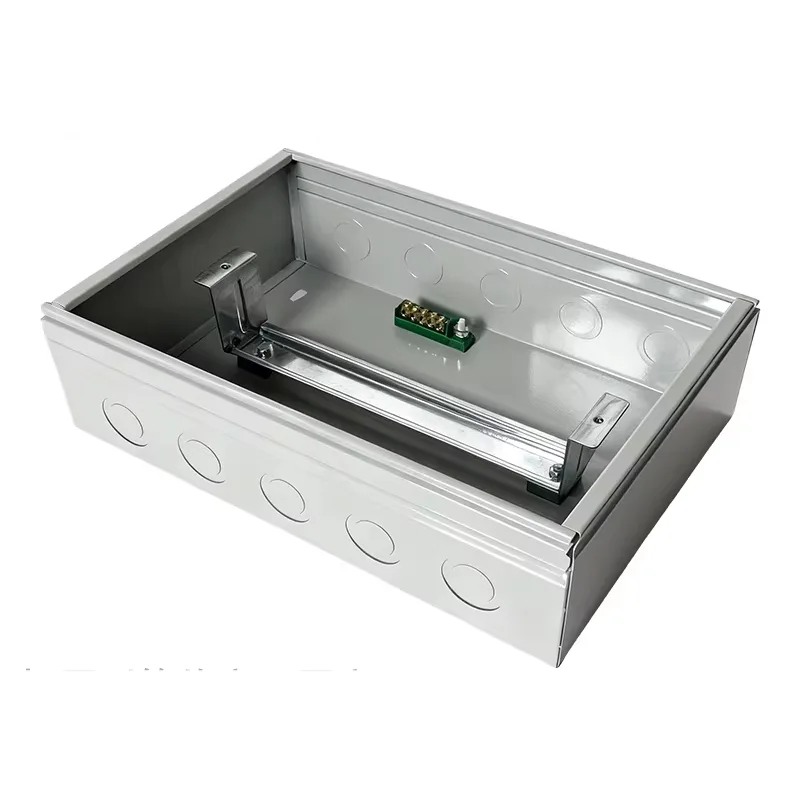

جعبه توزیع چند مداری فشرده با ریل های استاندارد DIN از پیش نصب شده است. ما از قطع کننده های مدار برند اصلی (اشنایدر الکتریک، ABB و غیره) برای نصب مستقیم استفاده می کنیم که نیاز به سوراخ کردن یا پیچ را از بین می برد.

سوراخ‌های ناک‌اوت Φ20/25 میلی‌متری در بالا، پایین و پشت برای ورود و خروج کابل چند جهته در نظر گرفته شده است که مسیرهای سیم‌کشی مختلف را در خود جای می‌دهد.

درب از طراحی محکم یا لولایی استفاده می کند که امکان باز شدن با یک دست را فراهم می کند. نواحی برچسب‌گذاری مدار در قسمت داخلی در یا پانل ارائه شده است که از حاشیه‌نویسی چاپی یا دست‌نویس پشتیبانی می‌کند.

4. سفارشی سازی کامل در دسترس است

مواد موجود: آهن، ورق گالوانیزه، فولاد ضد زنگ 201، فولاد ضد زنگ 304.

پشتیبانی از اندازه غیر استاندارد: ما سفارشی سازی کامل عرض، ارتفاع و عمق را برای مطابقت با دهانه تجهیزات ویژه یا ضخامت دیوار ساختمان ارائه می دهیم.

ماژول های عملکردی: می توان با محافظ برق، کنتورهای هوشمند، ماژول های کنترل از راه دور، سوکت های USB و غیره از قبل نصب کرد.

سفارشی سازی ظاهر: از اسپری رنگ RAL، روکش فولاد ضد زنگ برس خورده، و چاپ صفحه ابریشمی لوگو پشتیبانی می کند و در سبک های طراحی داخلی با کیفیت بالا ادغام می شود.

چگونه تعداد مدارهای مورد نیاز را تعیین کنیم؟

ممکن است در مرحله انتخاب با این سوال مواجه شوید. Shangming یک روش سه مرحله ای برای ارزیابی اولیه ارائه می دهد.

1. مدارها را بر اساس ناحیه عملکردی تقسیم کنید

این ابتدایی ترین روش آماری است. یک پیکربندی مدرن استاندارد معمولاً جداسازی دستگاه های پرقدرت را از مدارهای الکتریکی عمومی توصیه می کند:

مدارهای روشنایی: حداقل 1-2 مدار توصیه می شود که توسط منطقه کنترل می شود تا از اتصال کوتاه در یک منطقه که باعث تاریکی در سراسر خانه شود جلوگیری شود.

● پریزهای عمومی: با توجه به تعداد اتاق ها، معمولاً یک مدار برای هر 3-5 اتاق اختصاص دهید.

● مدارهای اختصاصی با توان بالا: این بسیار مهم است. دستگاه های تهویه مطبوع، آبگرمکن، اجاق گاز، ماشین ظرفشویی، خشک کن و غیره با توان 1.5 کیلووات هر کدام باید مدار مستقلی را اشغال کنند.

● آشپزخانه و حمام: با توجه به محیط مرطوب و وسایل متمرکز، نصب مدار جریان باقیمانده مجزا (RCD) توصیه می شود.

2. محاسبه عرض ماژول

ما از "Way" یا "Module" برای اندازه گیری ظرفیت استفاده می کنیم.

1 ماژول = 18 میلی متر (یعنی عرض قطع کننده مدار تک قطبی MCB).

RCCB/RCBO: معمولاً 2 ماژول را اشغال می کند، یعنی 36 میلی متر.

سوئیچ اصلی: به طور معمول 2-4 ماژول را اشغال می کند.

فرمول محاسبه: مجموع ماژول های مورد نیاز = (تعداد سوئیچ های تک قطبی x 1) + (تعداد قطع کننده مدار دو قطبی/جریان باقیمانده x 2) + (سوئیچ اصلی x 2/4)

3. 20% اصل رزرو

هرگز جعبه توزیع را به طور کامل پر نکنید. ایجاد فضایی برای توسعه آینده یک استاندارد صنعتی است. بنابراین، چرا اتاق را ترک کنید؟

توسعه آینده: هنگام اضافه کردن سیستم نظارت، سیستم خانه هوشمند یا وسایل جدید در آینده، نیازی به تعویض کل جعبه نخواهید داشت.

فضای اتلاف گرما: در یک جعبه چند مدار جمع و جور، فضای رزرو شده به همرفت هوا کمک می کند و خطر قطع شدن قطع کننده مدار به دلیل گرمای بیش از حد را کاهش می دهد.

توصیه: اگر محاسبه می کنید که به 10 مدار نیاز دارید، یک جعبه 12 مدار را انتخاب کنید. اگر محاسبه کردید که به 18 مدار نیاز دارید، یک جعبه 24 مداری را انتخاب کنید.

جدول مرجع سناریوی معمولی

Shangming Electric از انتخاب مدل دقیق شما پشتیبانی می کند. ما پیشنهاد می کنیم:

مشاوره رایگان چیدمان مدار: لیست تجهیزات خود را برای ما ارسال کنید، و ما مدل های محفظه مناسب را توصیه می کنیم.

ترکیب های مدولار چندگانه: اندازه های استاندارد شامل 12، 18، 24، و 36 ماژول است. سفارشی سازی غیر استاندارد نیز پشتیبانی می شود.

ریل DIN از پیش نصب شده + گزینه قطع کننده مدار: از پیش مونتاژ شده طبق طرح مدار شما، آماده استفاده در هنگام ورود.
