چرا محفظه برقی دیواری تک درب در توزیع برق مدرن اهمیت دارد؟

سیستم های توزیع برق مدرن باید تغییرات بارهای الکتریکی، تجهیزات کنترلی توزیع شده فزاینده و الزامات سختگیرانه تر برای عملیات و نگهداری ایمن را در خود جای دهند. ساختمان‌های تجاری، تأسیسات صنعتی، پروژه‌های زیرساختی و خطوط تولید خودکار، همگی به تجهیزات الکتریکی وابسته هستند که می‌توانند در طرح‌بندی‌هایی به وضوح سازمان‌یافته نصب، دسترسی و نگهداری شوند. همانطور که این سیستم ها تکامل می یابند، طراحی محوطه بخش مهمی از برنامه ریزی زیرساخت های الکتریکی باقی می ماند.

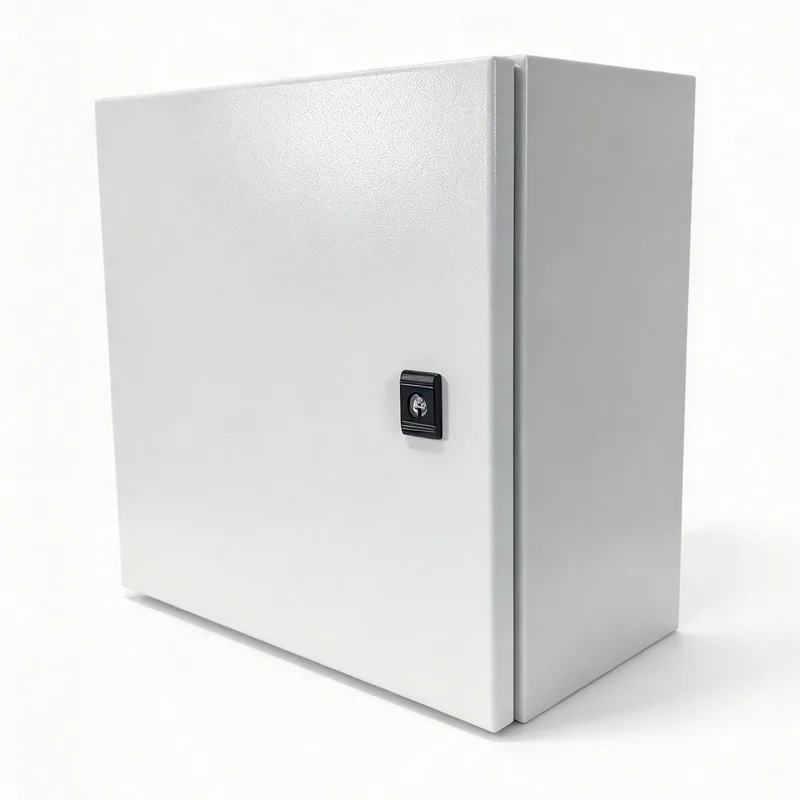

اگرچه محفظه‌های الکتریکی معمولاً ثانویه برای قطع کننده‌های مدار، کنتاکتورها، بلوک‌های ترمینال و دستگاه‌های کنترلی در نظر گرفته می‌شوند، ساختار آنها مستقیماً بر ترتیب تجهیزات، دسترسی به سیم‌کشی، حفاظت از محیط زیست و روش‌های نگهداری تأثیر می‌گذارد. رامحفظه برقی دیواری تک دربیک قالب محفظه ای است که در مواردی که اجزای الکتریکی نیاز به مسکن اختصاصی دارند بدون نیاز به فضای کف کابینت بزرگتر استفاده می شود.

تغییر الزامات در توزیع برق مدرن

توزیع برق دیگر محدود به تحویل برق از یک نقطه منبع مرکزی به مدارهای پایین دست نیست. اکنون بسیاری از تاسیسات دارای تابلوهای توزیع محلی، کنترل‌های موتور، دستگاه‌های نظارت، رابط‌های ارتباطی و تجهیزات اتوماسیون هستند. این قطعات از عملکردهایی مانند مدیریت بار، نظارت بر تجهیزات، کنترل روشنایی و عملیات خط تولید پشتیبانی می کنند.

این توسعه چالش های عملی را برای طراحان سیستم های الکتریکی ایجاد می کند. تجهیزات باید در مناطق نصب در دسترس قرار گیرند و در عین حال فضای کافی برای مسیریابی کابل، اتلاف گرما، بازرسی و سرویس باقی بماند. در تاسیساتی با چندین نقطه کنترل الکتریکی، قرار دادن هر محفظه می تواند بر طول کابل، پیچیدگی نصب و دسترسی در حین نگهداری تاثیر بگذارد.

بنابراین انتخاب محفظه بخشی از طراحی توزیع گسترده تر را تشکیل می دهد. قالب‌های دیواری می‌توانند ترتیبات کنترل محلی و توزیع انتخابی را در جایی که فضای دیوار در دسترس است و تجهیزات به کابینت بزرگ روی زمین نیاز ندارند، در خود جای دهند. مناسب بودن آنها به مونتاژ الکتریکی، ابعاد قطعات، محیط نصب و الزامات ایمنی قابل اجرا بستگی دارد.

طراحی دیواری و استفاده از فضا

فضای کف یک منبع ارزشمند در کارخانه ها، ساختمان های تجاری، اتاق های تاسیسات و مناطق تجهیزات است. کابینت های توزیع بزرگ برای بسیاری از کاربردها ضروری هستند، به ویژه در مواردی که تراکم مدار بالا یا تجهیزات الکتریکی قابل توجهی نیاز به حجم داخلی بیشتری دارد. با این حال، مجموعه‌های کنترل کوچک‌تر ممکن است نزدیک‌تر به تجهیزاتی که به آنها خدمت می‌کنند نصب شوند.

یک محفظه دیواری می تواند اجزای الکتریکی انتخاب شده را از کف خارج کند و یک نقطه نصب مشخص را ایجاد کند. در یک مرکز تولید، این ترتیب ممکن است برای کنترل‌های ماشین محلی یا تجهیزات توزیع کمکی مناسب باشد. در یک ساختمان تجاری، ممکن است کنترل های روشنایی خاص، مدارهای خدماتی یا اجزای اتوماسیون ساختمان را در خود جای دهد.

صرفه جویی در فضا به تنهایی بهترین چیدمان نصب را تعیین نمی کند. استحکام دیوار، سخت افزار نصب، وزن تجهیزات، محل ورود کابل، فاصله باز شدن درها، و دسترسی پرسنل واجد شرایط، همگی بر برنامه ریزی نصب تأثیر می گذارند. محفظه همچنین باید به گونه ای قرار گیرد که مانع از عبور و مرور، مسیرهای اضطراری یا سایر خدمات ساختمان نشود.

ساختار محفظه از سازمان برق پشتیبانی می کند

یک تاسیسات برقی که به خوبی برنامه ریزی شده باشد نیاز به فضای بیش از اندازه کافی برای قرار دادن اجزای آن دارد. قطع کننده های مدار، بلوک های ترمینال، رله ها، منابع تغذیه و دستگاه های کنترلی به یک طرح داخلی سازمان یافته نیاز دارند که از سیم کشی ایمن و بازرسی کارآمد پشتیبانی کند. جایگذاری ضعیف اجزا می تواند ردیابی اتصالات را دشوار کند و زمان مورد نیاز برای عیب یابی را افزایش دهد.

پیکربندی تک در یک باز شدن دسترسی اولیه به داخل محفظه را فراهم می کند. این ترتیب می تواند دسترسی به اجزای داخلی را در تاسیسات فشرده، به ویژه در جاهایی که چیدمان تجهیزات نسبتاً ساده است، ساده کند. موقعیت لولا، چرخش در، ترتیبات قفل، ابعاد صفحه نصب و عمق داخلی قابل استفاده، همگی بر نحوه استفاده موثر از فضای موجود تأثیر می‌گذارند.

رامحفظه برقی دیواری تک دربمی تواند به عنوان یک مسکن فیزیکی برای مجموعه های الکتریکی انتخاب شده عمل کند، اما ظرفیت داخلی آن باید با تجهیزات در حال نصب مطابقت داشته باشد. طراحان باید شعاع خمیدگی کابل، کانال های سیم کشی، دسترسی ترمینال، جداسازی هادی ها، اتصالات زمین و فضا را برای نگهداری در آینده در نظر بگیرند. یک نمای بیرونی فشرده نباید باعث ایجاد فضای داخلی بیش از حد شلوغ شود.

ایمنی الکتریکی به نصب کامل بستگی دارد

ایمنی الکتریکی با هماهنگی اجزا، وسایل حفاظتی، ساخت محفظه، روش‌های نصب و روش‌های عملیاتی تعیین می‌شود. یک محفظه به جداسازی تجهیزات الکتریکی از محیط اطراف کمک می کند و در صورت طراحی و نصب مناسب می تواند قرار گرفتن در معرض تماس تصادفی را کاهش دهد. با این حال، محفظه به خودی خود محافظت کاملی در برابر هر خطر الکتریکی یا محیطی ایجاد نمی کند.

حفاظت در برابر نفوذ گرد و غبار و آب به ویژه در مواردی که تجهیزات الکتریکی در کارگاه‌ها، اتاق‌های کارخانه، راهروهای خدماتی یا مکان‌های بیرونی کار می‌کنند، مهم است. درجه حفاظت از نفوذ مورد نیاز به شرایط نصب و سطح قرار گرفتن در معرض بستگی دارد. مهر و موم درب ها، گلدسته های کابل، دهانه های ورودی، بست ها و طرز کار مونتاژ می توانند بر حفاظت به دست آمده توسط نصب کامل تأثیر بگذارند.

ترتیبات اتصال به زمین و اتصال نیز باید برای ساخت محفظه و الزامات الکتریکی قابل اجرا مناسب باشد. محفظه های فلزی ممکن است برای حفظ تداوم الکتریکی نیاز به اتصال محافظ داشته باشند، در حالی که سایر مصالح ساختمانی ملاحظات طراحی متفاوتی دارند. حفاظت در برابر جریان بیش از حد، اندازه هادی، عایق بندی، فاصله های کاری و ایزوله ایمن بخش های اساسی سیستم کلی هستند.

مدیریت حرارتی در مجموعه های توزیع فشرده

همانطور که سیستم های الکتریکی فشرده تر می شوند، مدیریت گرما به یک موضوع مهم در طراحی تبدیل می شود. دستگاه های حفاظت مدار، اجزای سوئیچینگ، ترانسفورماتورها، منابع تغذیه و سایر تجهیزات می توانند در حین کار گرما تولید کنند. هنگامی که چندین دستگاه در یک حجم محفظه محدود کار می کنند، گرمای انباشته شده ممکن است دمای داخلی را افزایش دهد.

دمای بیش از حد می تواند بر عملکرد قطعات، عمر عملیاتی و پایداری تجهیزات الکترونیکی حساس تأثیر بگذارد. بنابراین برنامه ریزی حرارتی باید بار الکتریکی مورد انتظار، تلفات اجزاء، دمای محیط، ابعاد محفظه، موقعیت نصب و مسیرهای اتلاف حرارت موجود را در نظر بگیرد.

دریچه های تهویه می توانند به مدیریت گرما در محیط های مناسب کمک کنند، اما ممکن است بر محافظت در برابر گرد و غبار و رطوبت نیز تأثیر بگذارند. در مواردی که حفاظت از محیط زیست باید حفظ شود، ممکن است رویکردهای مدیریت حرارتی جایگزین لازم باشد. طراحی مناسب به اجزای نصب شده و شرایط عملیاتی بستگی دارد تا به فرمت محفظه به تنهایی.

دسترسی به تعمیر و نگهداری و بازده عملیاتی بلند مدت

الزامات تعمیر و نگهداری اغلب بر انتخاب محفظه به اندازه هزینه نصب اولیه یا ردپا تأثیر می گذارد. تکنسین های برق باید مدارها را شناسایی کنند، اتصالات را بازرسی کنند، قطعات را تعویض کنند و عیوب را بدون انسداد غیر ضروری بررسی کنند. یک طرح محفظه در دسترس می تواند از این وظایف پشتیبانی کند و زمان صرف شده برای مکان یابی دستگاه های جداگانه را کاهش دهد.

برچسب‌های پاک، زمان‌بندی مدارهای به‌روز شده، نمودارهای سیم‌کشی، و شناسایی ثابت پایانه‌ها در نصب‌ها با هر اندازه مهم هستند. این شیوه‌ها به ویژه در تأسیساتی که سیستم‌های الکتریکی توسط تیم‌های مختلف نگهداری می‌شوند یا طی چندین سال اصلاح می‌شوند، ارزشمند می‌شوند. سیم کشی داخلی سازمان یافته همچنین به تکنسین ها کمک می کند تا رابطه بین منابع ورودی، دستگاه های محافظ، مدارهای کنترل و تجهیزات متصل را درک کنند.

رامحفظه برقی دیواری تک دربمی تواند از دسترسی معمولی پشتیبانی کند که در آن موقعیت و آرایش داخلی اجازه می دهد درب به طور کامل باز شود و تجهیزات نصب شده با خیال راحت به آن دسترسی پیدا کنند. برنامه ریزی تعمیر و نگهداری باید شامل فاصله کاری کافی، روش های جداسازی مناسب و طرحی باشد که امکان بازرسی را بدون ایجاد مزاحمت در سیم کشی نامرتبط فراهم کند.

استانداردها و تایید در توزیع ولتاژ پایین

مجموعه های توزیع ولتاژ پایین تابع الزامات فنی و ایمنی هستند که بسته به کاربرد مورد نظر، پیکربندی و محل نصب آنها متفاوت است. سری IEC 61439 به تابلوهای ولتاژ پایین و مجموعه های تجهیزات کنترلی، از جمله الزامات مربوط به ساخت و ساز، مشخصات فنی و تأیید می پردازد. IEC 61439-1 قوانین کلی را ارائه می دهد، در حالی که سایر قسمت ها به انواع مونتاژ و کاربردهای خاص می پردازند.

یک محفظه خالی و یک مجموعه الکتریکی تکمیل شده از منظر انطباق معادل نیستند. انطباق به دسته محصول مربوطه، اجزای نصب شده، طراحی مونتاژ و روش های تأیید قابل اجرا بستگی دارد. یک مسکن نباید صرفاً به این دلیل که تجهیزات الکتریکی را در خود جای داده است، انطباق با سیستم توزیع کامل را ایجاد کند.

اسناد طراحی، رتبه بندی قطعات، ملاحظات افزایش دما، اقدامات حفاظتی و دستورالعمل های نصب، همگی به یک مونتاژ مهندسی شده مناسب کمک می کنند. کدهای برق محلی و مشخصات پروژه ممکن است الزامات بیشتری را به خصوص در تأسیسات صنعتی، ساختمان های عمومی و زیرساخت های تخصصی ایجاد کنند.

نقش ادامه دار محوطه های دیواری

توزیع برق مدرن، تجهیزات تامین متمرکز را با مجموعه‌های کوچک‌تر که در نزدیکی بارها و سیستم‌های مورد استفاده قرار می‌گیرند، ترکیب می‌کند. این ترتیب می‌تواند سازماندهی کنترل‌های محلی و مدارهای پشتیبانی را بهبود بخشد، مشروط بر اینکه هر تاسیسات بر اساس نیازهای الکتریکی و محیط عملیاتی آن طراحی شده باشد.

رامحفظه برقی دیواری تک دربزمانی که یک مسکن فشرده و در دسترس برای تجهیزات مورد نظر مناسب باشد، همچنان مرتبط باقی می ماند. نقش آن عملی است تا فناوری: یک ساختار فیزیکی برای سازماندهی و محافظت از اجزای الکتریکی انتخاب شده در یک معماری توزیع بزرگتر فراهم می کند.

با ادامه توسعه زیرساخت های الکتریکی، انتخاب محفظه با چندین اولویت مهندسی اساسی مرتبط باقی خواهد ماند: استفاده کارآمد از فضا، دسترسی ایمن، حفاظت محیطی مناسب، عملکرد حرارتی، سازماندهی سیم کشی روشن و قابلیت نگهداری. این عوامل به تعیین اینکه آیا یک قالب محفظه متناسب با یک تاسیسات خاص است یا خیر و اینکه چگونه سیستم الکتریکی تکمیل شده می‌تواند در طول عمر مفید آن به طور موثر کار کند، کمک می‌کند.
