چگونه محفظه برقی دیواری تک در از رشد ساختمان هوشمند پشتیبانی می کند

ساختمان های هوشمند نحوه سازماندهی سیستم های توزیع برق، روشنایی، گرمایش، تهویه، کنترل دسترسی و نظارت بر انرژی را تغییر می دهند. همانطور که این توابع به طور فزاینده ای به هم متصل می شوند، زیرساخت فیزیکی پشتیبانی کننده آنها باید دستگاه های کنترلی، رابط های ارتباطی و مدارهای الکتریکی بیشتری را در فضاهای ساختمانی به طور فزاینده ای محدود کند. بنابراین، محفظه‌های الکتریکی بخش مهمی از طراحی ساختمان هوشمند باقی می‌مانند و یک مکان مشخص برای اجزای الکتریکی فراهم می‌کنند و در عین حال از حفاظت تجهیزات، دسترسی تعمیر و نگهداری و سازماندهی سیستم پشتیبانی می‌کنند.

توسعه ساختمان های هوشمند در حال تغییر شکل زیرساخت های الکتریکی است

اتوماسیون ساختمان مدرن به هماهنگی بین سیستم هایی بستگی دارد که به طور سنتی به طور جداگانه طراحی و کار می کردند. کنترل‌های روشنایی، تجهیزات HVAC، دستگاه‌های کنترل دسترسی، رابط‌های ایمنی آتش‌سوزی و سیستم‌های مدیریت انرژی ممکن است از طریق پلت‌فرم‌های مدیریت ساختمان تبادل اطلاعات کنند. این ادغام اهمیت تأسیسات الکتریکی با ساختار واضح را به ویژه در ساختمان‌های تجاری، ادارات، مجتمع‌های مسکونی، بیمارستان‌ها و تأسیسات صنعتی افزایش می‌دهد.

این انتقال صرفاً شامل افزودن دستگاه‌های دیجیتال بیشتر نیست. همچنین نیاز به بررسی دقیق توزیع برق، سیم کشی کنترل، جداسازی تجهیزات، اتلاف حرارت و دسترسی برای بازرسی دارد. اجزای الکتریکی باید طوری چیده شوند که تیم های نصب بتوانند مدارها را شناسایی کنند، اتصالات را ردیابی کنند و بدون ایجاد اختلال در سیستم های مجاور، تعمیر و نگهداری را انجام دهند.

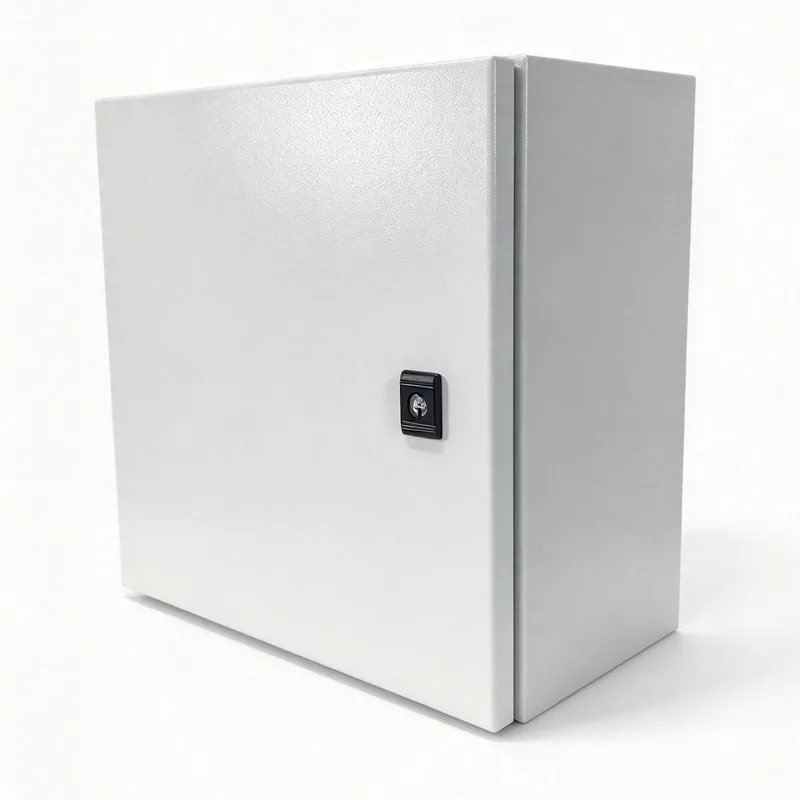

در این زمینه،محفظه برقی دیواری تک دربنشان دهنده یک فرمت محفظه عملی برای تاسیساتی است که در آن تجهیزات الکتریکی یا کنترلی نیاز به یک مسکن اختصاصی و قابل دسترس بدون اشغال فضای طبقه ارزشمند دارند. مناسب بودن آن به ابعاد تجهیزات، محیط نصب، الزامات حفاظتی و گسترش سیستم برنامه ریزی شده بستگی دارد.

نصب دیواری محدودیت های فضا را برطرف می کند

استفاده از فضا در پروژه های ساختمان هوشمند مورد توجه مکرر است. تجهیزات الکتریکی ممکن است نیاز به نصب در راهروهای خدماتی، اتاق‌های تجهیزات، نواحی تاسیساتی، اتاق‌های کارخانه و فضاهای دیواری تعیین‌شده در نزدیکی سیستم‌های تحت کنترل داشته باشند. کابینت های روی زمین می توانند برای نصب های بزرگتر مناسب باشند، اما ترتیبات توزیع و کنترل کوچکتر ممکن است از ساخت دیواری سود ببرند.

نصب محفظه بر روی یک دیوار مناسب می تواند فضای کف را حفظ کرده و مکان ثابتی را برای تجهیزات الکتریکی ایجاد کند. در ساختمان هایی با مناطق کنترل چندگانه، یک آرایش توزیع شده ممکن است مسیرهای سیم کشی خاصی را کوتاه کند و بازرسی محلی را راحت تر کند. این مزایا به صورت خودکار نیستند: مسیریابی کابل، فاصله دسترسی، پشتیبانی ساختاری و نیاز به دستیابی به اجزای داخلی باید برای هر نصب ارزیابی شود.

پیکربندی تک در یک نقطه دسترسی مستقیم به تجهیزات محصور شده را فراهم می کند. جهت باز شدن، فاصله کاری موجود، ترتیب لولا و مکانیسم نگه‌داری درب می‌تواند بر آسانی تکنسین‌ها در بازرسی پایانه‌ها، تعویض قطعات یا تأیید هویت مدار تأثیر بگذارد. این جزئیات عملی به ویژه در جایی که محفظه ها در مناطق خدماتی باریک یا در کنار سایر سیستم های ساختمان نصب می شوند، مرتبط می شوند.

حفاظت از تجهیزات در ساختمان های متصل محور باقی می ماند

اتصال نیاز به حفاظت فیزیکی را کاهش نمی دهد. کنترل‌کننده‌ها، رله‌ها، دستگاه‌های حفاظت مدار، بلوک‌های ترمینال، منابع تغذیه و اجزای ارتباطی ممکن است تحت تأثیر گرد و غبار، رطوبت، تماس تصادفی، لرزش یا تغییرات دما قرار گیرند. یک محفظه به ایجاد یک مرز فیزیکی در اطراف این اجزا کمک می کند، اما سطح حفاظت به ساخت آن و رتبه بندی محیطی تأیید شده بستگی دارد.

مواد محفظه، مهر و موم درب، ترتیب ورودی کابل، روش نصب و طراحی تهویه همه بر مناسب بودن برای یک مکان خاص تأثیر می‌گذارند. نصب در یک اتاق برق تمیز داخلی، شرایط متفاوتی را نسبت به یک اتاق تاسیسات مرطوب، یک اتاق کارخانه غبارآلود یا یک منطقه بیرونی در معرض دید، ارائه می‌کند. بنابراین، درجه حفاظت از ورود مشخص شده باید با شرایط واقعی سایت مطابقت داشته باشد نه اینکه از ظاهر محفظه در نظر گرفته شود.

مدیریت حرارتی یکی دیگر از نکات مهم است. کنترل‌های ساختمان هوشمند ممکن است چندین منبع تغذیه، دستگاه سوئیچینگ، ماژول‌های ارتباطی و سایر اجزای تولیدکننده گرما را در حجم محدودی ترکیب کنند. اگر گرما نتواند به اندازه کافی از بین برود، دمای داخلی می تواند افزایش یابد و بر عملکرد قطعه یا عمر مفید تأثیر بگذارد. بارگذاری تجهیزات، ابعاد محفظه، دمای محیط، فاصله، و مقررات تهویه باید در طول طراحی با هم ارزیابی شوند.

یکپارچگی به چیزی بیش از مسکن فیزیکی نیاز دارد

یک محفظه ساختمان هوشمند باید نیازهای فیزیکی و الکتریکی دستگاه های نصب شده در داخل آن را برآورده کند. کنترل کننده های شبکه ممکن است به کابل های ارتباطی نیاز داشته باشند، در حالی که تجهیزات سوئیچینگ و منابع تغذیه به هادی هایی با اندازه مناسب و ترتیبات ترمینال مناسب نیاز دارند. طراحان باید شعاع خم کابل، مجرای سیم کشی، جداسازی هادی، زمین، برچسب های شناسایی و دسترسی ایمن به نقاط اتصال را در نظر بگیرند.

رامحفظه برقی دیواری تک دربمی تواند یک ساختار تعریف شده برای سازماندهی این عناصر ارائه دهد، اما محفظه به تنهایی یک نصب را هوشمند یا سازگار نمی کند. قابلیت اتوماسیون از دستگاه های کنترلی انتخاب شده، معماری ارتباطی، نرم افزار، حسگرها و ادغام با سیستم مدیریت ساختمان گسترده تر ناشی می شود. مسکن با حفاظت و سازماندهی اجزای فیزیکی خود از این ترتیب پشتیبانی می کند.

برنامه ریزی برای تغییرات آینده نیز به همان اندازه مهم است. سیستم‌های ساختمان ممکن است بعداً از سنسورهای اشغال اضافی، کنتورهای انرژی، مدارهای روشنایی یا رابط‌های ارتباطی استفاده کنند. ترک فضای داخلی مناسب و ارائه یک طرح سیم کشی واضح می تواند تغییرات را آسان تر کند. با این حال، انبساط باید در ظرفیت فیزیکی محفظه، درجه بندی الکتریکی، محدودیت های حرارتی و الزامات ایمنی قابل اجرا باقی بماند.

استانداردها و راهنمای تأیید انتخاب محفظه

ایمنی الکتریکی و تأیید مونتاژ باید در کنار راحتی نصب در نظر گرفته شود. سری IEC 61439 به تابلوهای ولتاژ پایین و مجموعه های کنترلی، از جمله ساخت و ساز، مشخصات فنی و الزامات تأیید می پردازد. IEC 61439-3:2024 به طور خاص به تابلوهای توزیعی می پردازد که قرار است توسط افراد عادی در محدوده تعریف شده خود اداره شوند. اینکه آیا یک نصب خاص تحت این الزامات قرار می گیرد یا خیر به پیکربندی تجهیزات و کاربرد مورد نظر بستگی دارد.

محفظه را نباید صرفاً به این دلیل که برای قرار دادن قطعات الکتریکی استفاده می شود مطابق با استانداردهای مونتاژ توصیف کرد. مجموعه کامل، استفاده مورد نظر از آن و الزامات تأیید مربوطه باید ارزیابی شوند. طراحان همچنین باید کدهای الکتریکی محلی قابل اجرا، ترتیبات زمین، حفاظت در برابر جریان اضافه، فاصله های کاری و دستورالعمل های نصب را در نظر بگیرند.

برای ساختمان های هوشمند، مستندسازی به ویژه مفید است زیرا ممکن است چندین سیستم توسط تیم های فنی مختلف نصب، اصلاح و نگهداری شوند. پاک کردن برنامه های مدار، برچسب های قطعات، نمودارهای سیم کشی و سوابق تعمیر و نگهداری می تواند ابهام را در طول عیب یابی کاهش دهد. مستندات ثابت همچنین به تشخیص مدارهای قدرت الکتریکی از کنترل ولتاژ پایین و اتصالات ارتباطی کمک می کند.

طراحی تأثیر برنامه ریزی نگهداری و چرخه عمر

انتظار می رود تجهیزات اتوماسیون ساختمان در طول عمر عملیاتی یک تاسیسات در دسترس باقی بماند. حسگرها ممکن است اضافه شوند، کنترل‌کننده‌ها جایگزین شوند، ماژول‌های ارتباطی به‌روزرسانی شوند و اتصالات الکتریکی با تکامل سیستم‌ها بررسی شوند. طرح بندی محفظه ای که از شناسایی واضح و دسترسی ایمن پشتیبانی می کند می تواند این کارها را ساده کند، اگرچه نتایج تعمیر و نگهداری نیز به کیفیت نصب و مستندات بستگی دارد.

مکان محفظه باید هم دسترسی عملیاتی و هم قرار گرفتن در معرض محیطی را منعکس کند. تکنسین ها برای باز کردن درب و انجام کارهای مجاز به فضای خالی کافی نیاز دارند، در حالی که نصب باید از ایجاد مانع در مسیرهای اضطراری، حرکت تجهیزات یا سایر خدمات ساختمانی خودداری کند. ورودی های کابل باید طوری ترتیب داده شوند که فشارهای غیرضروری را محدود کرده و سطح حفاظت از محیط زیست مورد نظر را حفظ کنند.

برنامه ریزی چرخه حیات همچنین شامل انتخاب مواد و پوشش های مناسب با محیط نصب است. قرار گرفتن در معرض خوردگی، روش های تمیز کردن، رطوبت، و اثرات مکانیکی احتمالی می تواند بر مناسب بودن طولانی مدت تأثیر بگذارد. برای ساختمان هایی با تغییر اشغال یا الزامات کنترل، توانایی بازرسی و اصلاح آرایش داخلی ممکن است به اندازه ردپای نصب اولیه مهم باشد.

محفظه های فشرده نقش مشخصی در رشد ساختمان هوشمند دارند

گسترش اتوماسیون ساختمان اهمیت زیرساخت های الکتریکی هماهنگ را افزایش می دهد، از تجهیزات توزیع مرکزی تا نقاط کنترل کوچکتر که در مناطق جداگانه خدمت می کنند. محفظه های دیواری می توانند از این معماری پشتیبانی کنند که در آن تجهیزات محلی نیاز به مسکن سازمان یافته و دسترسی راحت دارند، مشروط بر اینکه شرایط نصب و الزامات قطعات مناسب باشد.

رامحفظه برقی دیواری تک درببهتر است به عنوان یک عنصر در یک طراحی الکتریکی گسترده تر به جای یک فناوری ساختمان هوشمند مستقل درک شود. ارزش عملی آن به اندازه مناسب، درجه بندی حفاظتی، ملاحظات حرارتی، سازماندهی سیم کشی و سازگاری با تجهیزات نصب شده بستگی دارد. از آنجایی که ساختمان‌های متصل به یکپارچه‌سازی عملکردهای نیرو، کنترل و نظارت ادامه می‌دهند، این الزامات اساسی محوطه همچنان با ایمنی سیستم، قابلیت نگهداری و انعطاف‌پذیری عملیاتی طولانی‌مدت مرتبط هستند.
